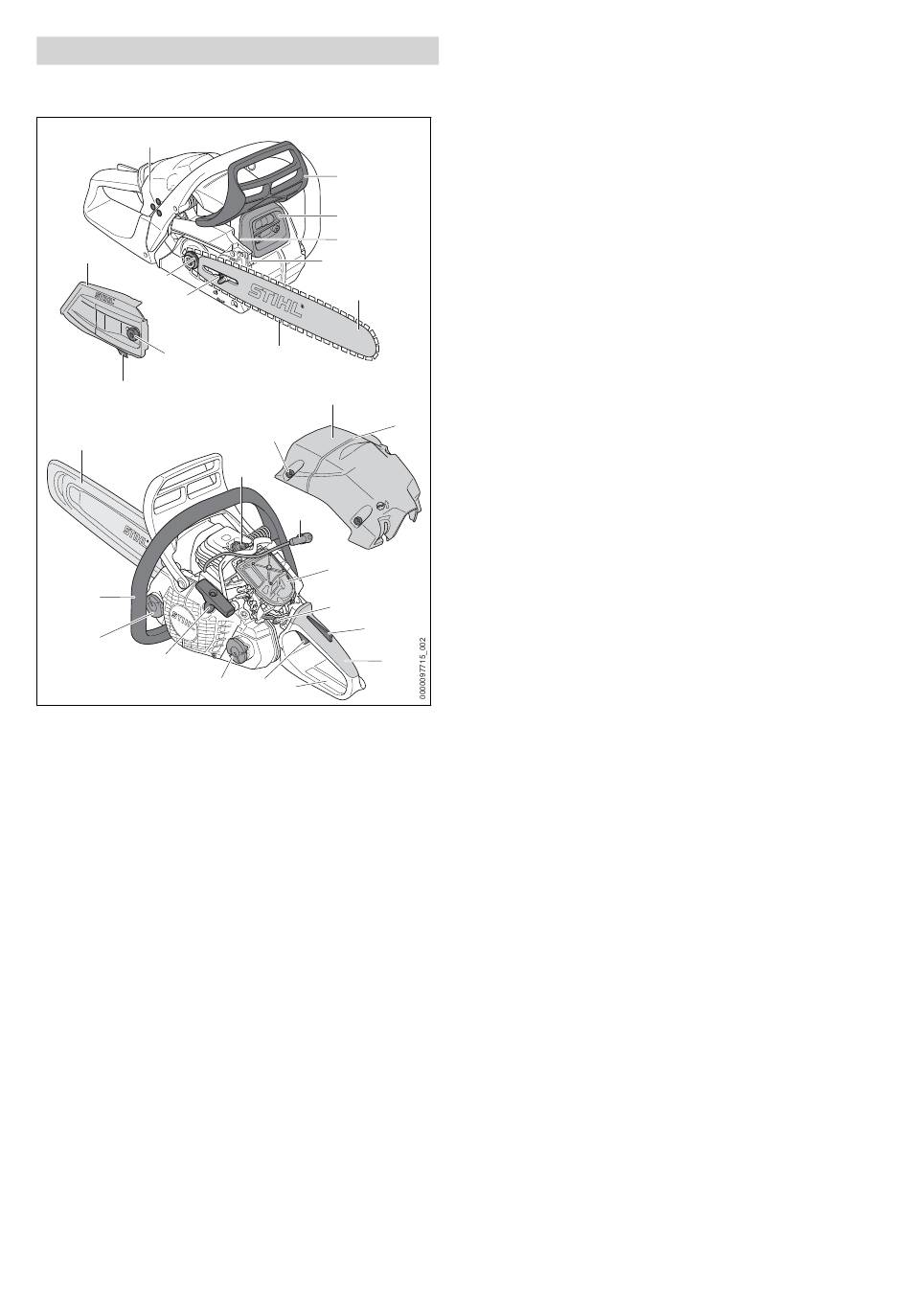

3.1 Kettingzaag
1
9
8
7
10
11
12
27
26
25
24
1 Carburateurstelschroeven
De carburateurstelschroeven dienen voor het
afstellen van de carburateur.
2 Voorste handbeschermer
De voorste handbeschermer beschermt de
linkerhand tegen het contact met de zaagket‐
ting, dient voor het inschakelen van de ket‐
tingrem en schakelt bij een terugslag de ket‐
tingrem automatisch in.
3 Uitlaatdemper
De uitlaatdemper reduceert de geluidsemissie
van de kettingzaag.
4 Kam
De kam ligt tijdens de werkzaamheden met
de kettingzaag tegen het hout.
5 Zaagblad
Het zaagblad geleidt de zaagketting.
6 zaagketting
De zaagketting zaagt het hout.
7 Spanbout
De spanbout dient voor het instellen van de
kettingspanning.
0458-221-7621-A
2
3
#
4
5
6
15
16
14
13
17
18
19
20
21
23 22
8 Kettingtandwiel
Het kettingtandwiel drijft de zaagketting aan.
9 Kettingtandwieldeksel
Het kettingtandwieldeksel dekt het ketting‐
tandwiel af en bevestigt het zaagblad op de
kettingzaag.
10 Moer
De moer bevestigt het kettingtandwieldeksel
op de kettingzaag.
11 Kettingvanger
De kettingvanger vangt een weggeworpen of
gebroken zaagketting op.
12 Kettingbeschermer
De kettingbeschermer biedt bescherming
tegen contact met de zaagketting.
13 Bougie
De bougie ontsteekt het brandstof-luchtmeng‐
sel in de motor.
14 Kapsluiting
De kapsluiting bevestigt de kap op de ketting‐
zaag.
15 Kap
De kap bedekt de motor.
16 Vellijst
Met behulp van de vellijst kan de velrichting
worden gecontroleerd.
17 Bougiestekker
De bougiestekker verbindt de bougiekabel
met de bougie.
18 luchtfilter
Het luchtfilter filtert de door de motor aange‐
zogen lucht.
19 Combischakelaar
De combischakelaar dient voor de instelling
voor het starten, voor het draaien en voor het
afzetten van de motor.
20 Gashendelblokkering
De gashendelblokkering dient voor het vrijge‐
ven van de gashendel.
21 Bedieningshandgreep
De bedieningshandgreep dient voor het
bedienen, vasthouden en hanteren van de
kettingzaag.
22 achterste handbeschermer
De achterste handbeschermer beschermt de
rechterhand tegen contact met een wegge‐
worpen of gebroken zaagketting.
23 Gashendel
De gashendel dient voor de acceleratie van
de motor.
