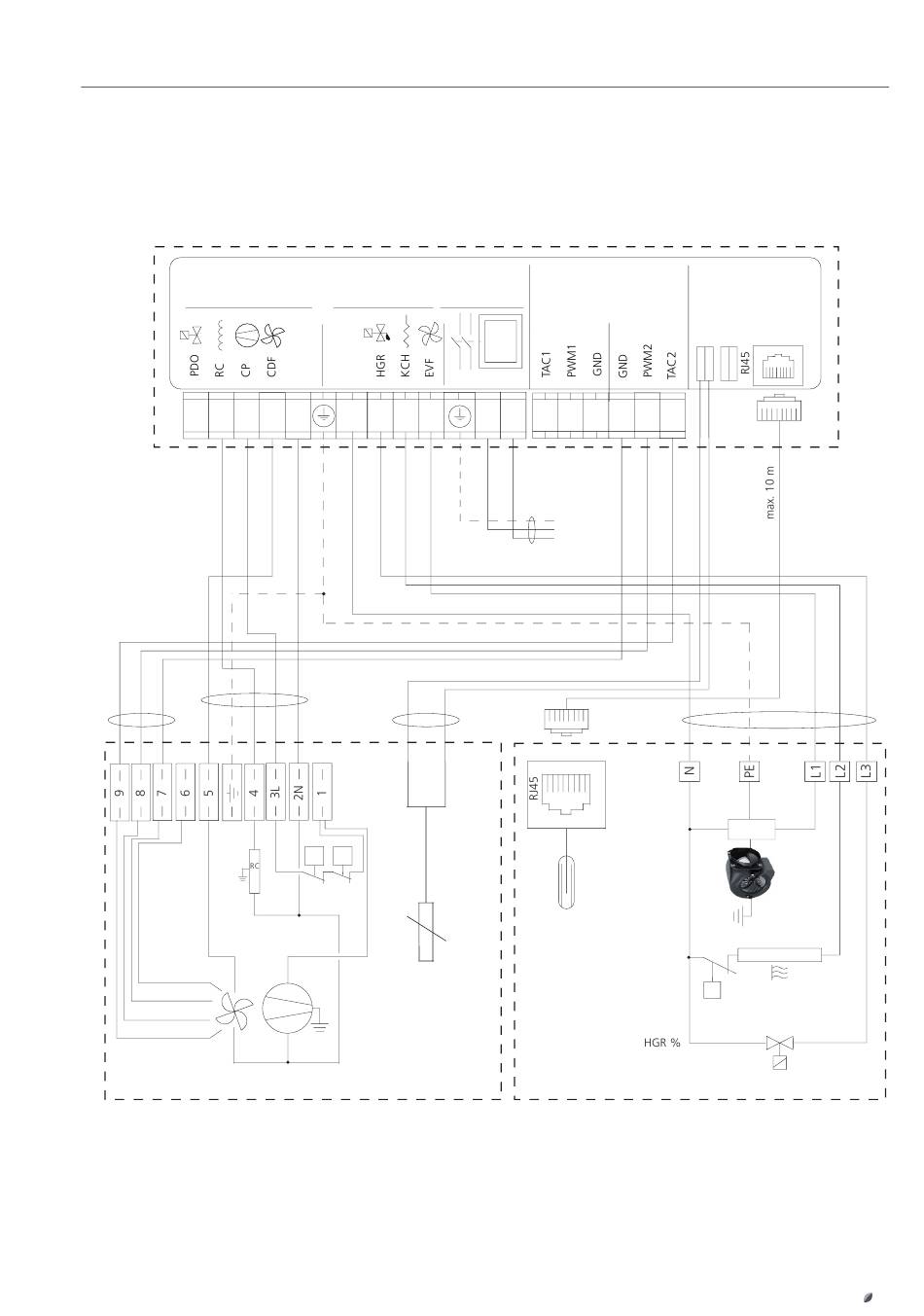

9. Schaltplan

SPC 30-48EVG
Verflüssiger
10 1 2
5x1,5²
3x1²
rot
10 V
gelb
0-10 V
blau
GND
TAC weiss
Verdampfer
N N
4 4 5 7
3 6
2x0,5²
max. 20 m
H P L P
Außeneinheit
Schaltkasten
Stromversorgung
230V - 50Hz EC Motorsteuerung
0
3x1mm²
1
N L
1 2 3
8 9
3x1,5²
Spannungsversorgung
230 V/50 Hz/1 Ph N
Temperatur- und
Feuchtefühler
Verdampferfühler
Temperatur und
Feuchte
Verflüssiger
Temp. -fühler
3x1mm²
COND
3 4 5
5x1,5²
KCH
T°C
EV
Inneneinheit
15
