Konfiguration und inbetriebnahme
Der Regler Elexant 5010i kann vor Ort mithilfe eines Programmierhandgeräts oder von einer zentralen Stelle aus mit dem
nVent RAYCHEM NGC-UIT3-EX/TOUCH 1500 bzw.mit der nVent RAYCHEM Supervisor-Software in Betrieb genommen werden. Nach
der Programmierung bleiben alle Einstellungen dauerhaft in einem nichtflüchtigen Speicher im Regler gespeichert, sodass es bei einem
Stromausfall oder nach längeren Abschaltungen zu keinem Datenverlust kommt. Die Zuleitung und eine Heizleitung lassen sich direkt an
den Elexant 5010i anschließen.
PRODUKTSPEZIFIKATIONEN

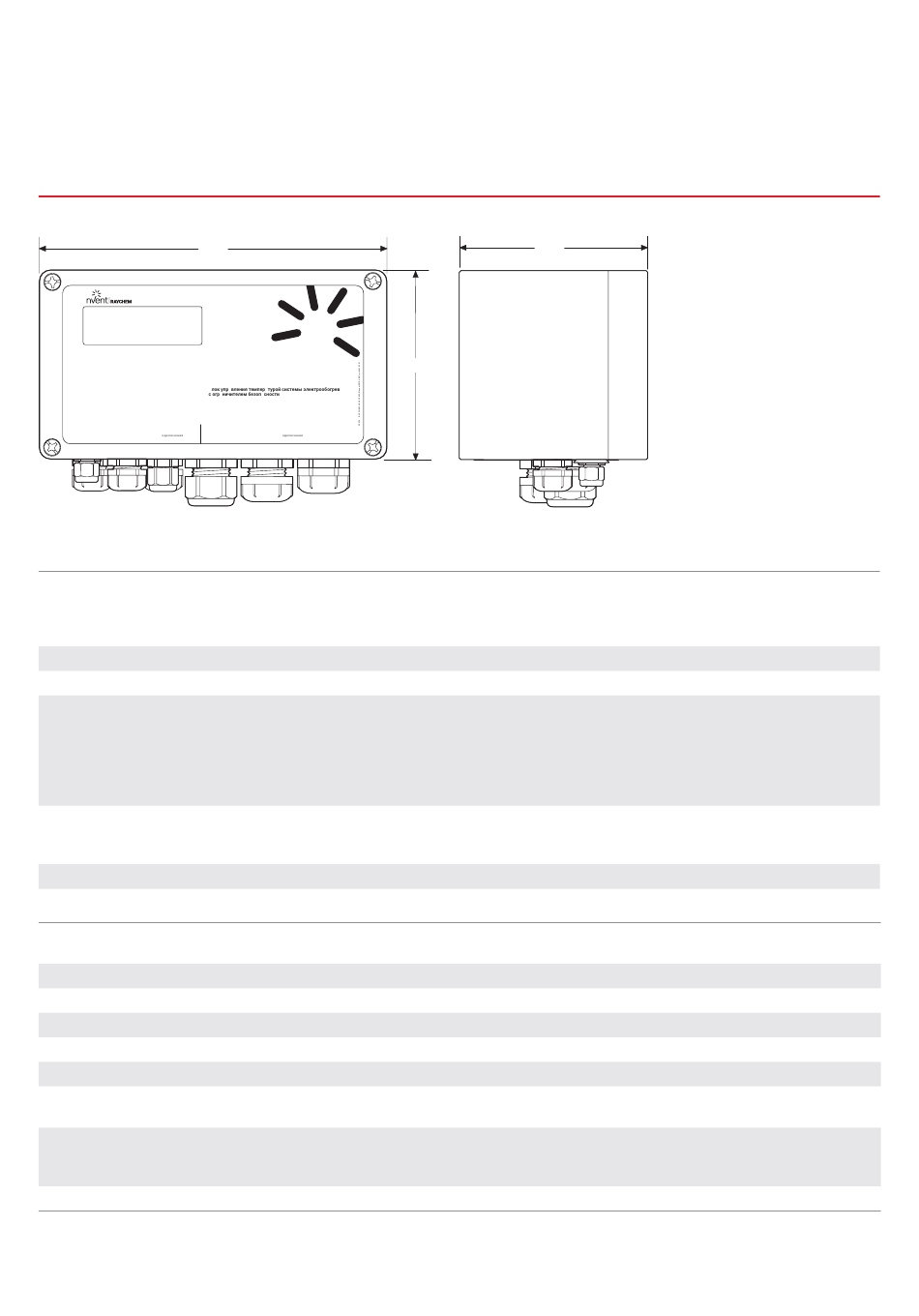

Abmessungen (in mm)
220
Elexant 5010i-LIM
Heat-Tracing Temperature Control Unit with Safety Limiter
Temperaturregler mit Sicherheitstemperaturbegrenzer
Contrôleur/Limiteur de température pour traçage électrique
WARNING/WARNUNG/AVERTISSEMENT/ВНИМАНИЕ
Б
NON-INTRINSICALLY SAFE CIRCUITS PROTECTED BY
INTERNAL IP30 COVER/ NICHT EIGENSICHERE ABGÄNGE
DURCH INTERNE IP30-ABDECKUNG GESCHÜTZT/
CIRCUITS À SÉCURITÉ NON INTRINSÈQUE PROTÉGÉS PAR
UN COUVERCLE INTERNE IP30/ НЕИСКРОБЕЗОПАСНЫЕ
ЦЕПИ ЗАЩИЩЕНЫ ВНУТРЕННЕЙ КРЫШКОЙ C IP30
Ex i
Connections / Anschlüsse / Raccordements / П
Connections / Anschlüsse / Raccordements / П
Im Beispiel ist ein Elexant 5010i-LIM zu sehen. Verschraubung im Lieferumfang enthalten – 1 x M25 x 1,5
Gehäuse
Schutzart
Werkstoff
Bohrungen
Montage und Installation
Einbaulage
Elektrische daten
Stromversorgung und
Leistungsaufnahme
Anschlussklemmen
L, N und PE
Alarm
Sensoren (Pt 100)
RS-485-Kommunikation
Interner Erdungsbolzen für die
Abschirmung des Temperaturfühlers
Ausgangsrelais Alarm
Elektrische Sicherheit
RAYCHEM-DS-EU1961-Elexant5010i-DE-2308
а
а
а
а
а
nVent.com
Ex e
Die Einheiten Elexant 5010i-LIM können mithilfe einer passenden Halterung direkt am Rohr
montiert werden, sofern die maximal zulässige Umgebungstemperatur nicht überschritten wird.
Alternativ ist über die Montagelöcher im Gehäuse eine Befestigung auf beliebigem tragfähigen
Untergrund möglich.
IP66 gem. IEC-60529
Glasfaserverstärktes Gehäuse mit metallische Erdungsplatte unten im Gehäuse
3 x M25
1 x M25-Verschraubung Ø 8–17 mm: Zuleitung/Heizleitung
1 x M25-Blindstopfen: Netzanschlussschleife
1 x M25-Verschlussstopfen: Netzanschlussschleife
3 x M20
Digitalkommunikation EIN/AUS und Alarm (alle mit Blindstopfen)
2 X M16
Temperatursensor(en), 1 mit Blindstopfen, 1 mit Verschlussstopfen
Bei Temperaturen bis 230 °C Montage mithilfe einer passenden Halterung direkt an der
beheizten Oberfläche möglich. Wird die beheizte Oberfläche wärmer als 230 °C, das Gerät
auf tragfähigen Untergrund in der Nähe des Einsatzortes montieren.
Beliebig, in der Regel mit Verschraubungen nach unten
100 bis 250 V AC +/–10 %, 50/60 Hz, max. 20 VA
Federart
9 Stück (Leiterquerschnitt 0,2 bis 6 mm
3 Stück (Leiterquerschnitt 0,2 bis 2,5 mm
8 Stück Elexant 5010i, 12 Stück Elexant 5010i-LIM (Leiterquerschnitt 0,2 bis 1,5 mm
7 Stück (0,2 bis 1,5 mm
1 Stück (Leiterquerschnitt max. 6 mm
Schaltleistung 250 V AC / 3 A
Relaisausgang lässt sich per Software programmieren: Öffnen, Schließen oder Umschalten
im Alarmfall
EN 61010-1, Überspannungskategorie III, Verschmutzungsgrad 2
120
120
)
2
)
2
)
2
)
2
)
2
|
nVent.com/RAYCHEM
