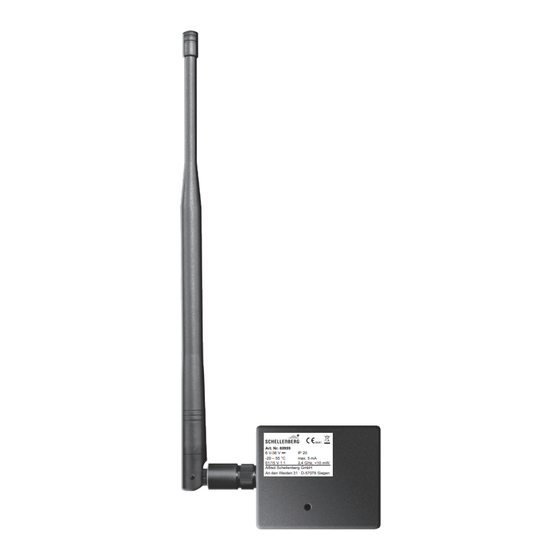

- Seite 1 Smartphone-Garagentoröffner 0681 Art. Nr. 60999 6 V-36 V --- IP 20 -20 – 55 °C max. 5 mA 01/15 V 1.1 2,4 GHz, <10 mW Alfred Schellenberg GmbH An den Weiden 31 D-57078 Siegen 2015-01-05-Typenschild-Funksteuerung APP.indd 1 13.01.2015 16:14:39...
- Seite 3 Anschluss mit Netzteil .............. 18 Download App ................. 19 Werksreset ................20 Urheberrechtlich geschützt, 2020, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.
- Seite 4 SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen.
- Seite 5 BESTIMMUNGSGEMÄSSE VERWENDUNG D er Smartphone-Garagentoröffner ist ausschließlich für den Einsatz von Torantrieben mit Impulssteuerung geeignet (Versorgungsspannung beachten). Alle anderen Anwendungen gelten als nicht bestimmungsgemäß und führen zum Garantieverlust. ALLGEMEINE HINWEISE Stellen Sie sicher, dass die Anwendung mit Ihrem Smartphone und der Version des Betriebssystems kompatibel ist. Bei Fragen zu Einstellungen Ihres Smartphones beachten Sie bitte die dazugehörige Bedienungsanleitung.
- Seite 6 60997) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center). Für den Betrieb in EU/EFTA-Mitgliedsstaaten zugelassen. Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer...
- Seite 7 TECHNISCHE DATEN Gehäuse 59 x 49 x 20 mm 4-farbig, 400 mm Länge, Kabel Steckverbinder Antenne 7 dBi, 295 mm, SMA60 Sendeleistung < 10 mW Frequenz 2,4 GHz Reichweite ca. 15 m Spannungsversorgung 6 V bis 36 V DC max. Stromaufnahme 5 mA DC Betriebstemperatur -20 bis 55 °C...
- Seite 8 0681 Art. Nr. 60999 6 V-36 V --- IP 20 -20 – 55 °C max. 5 mA 01/15 V 1.1 2,4 GHz, <10 mW Alfred Schellenberg GmbH An den Weiden 31 D-57078 Siegen 2015-01-05-Typenschild-Funksteuerung APP.indd 1 13.01.2015 16:14:39...
- Seite 9 A ELEKTRISCHER ANSCHLUSS D R I V E PB GND PE +24 D R I V E S m a r t 600U / 800U / Action / SD 10 / SD 14 gelb grün weiß braun Kabel: Gelb = Spannungsversorgung + Grün = Spannungsversorgung -...
- Seite 10 D R I V E 520B / 550A / 600P / 700P / 850P / ECO braun weiß gelb grün Kabel: Gelb = Spannungsversorgung + Grün = Spannungsversorgung - Weiß = Schaltkontakt I Braun = Schaltkontakt II Zuleitung spannungsfrei schalten.
- Seite 11 T W I N 2000 / 3000 Kabel: Gelb = Spannungsversorgung + Grün = Spannungsversorgung - Weiß = Schaltkontakt I Braun = Schaltkontakt II Zuleitung spannungsfrei schalten.
- Seite 12 S L I D E Kabel: Gelb = Spannungsversorgung + Grün = Spannungsversorgung - Weiß = Schaltkontakt I Braun = Schaltkontakt II Zuleitung spannungsfrei schalten. Bei Antrieben anderer Anbieter das Anschlussschema der Antriebssteuerung beachten.
- Seite 13 Andere Schellenberg Garagentorantriebe – Start Foto gelb braun grün weiß GARAGENTORANTRIEB ARTIKELNUMMER Garagentorantrieb 60025 / 60645 Jubiläumsedition GTA 2000 S 60550 Garagentorantieb 50 Nm 60640 / 60654 DRIVE 500 N 60650 DRIVE 600 N 60660 DRIVE 800 N 60680 DRIVE 500 Bauhaus Edition...
- Seite 14 Anschluss an fremde Garagentorantriebe Chamberlain ML510EV braun weiß grün gelb Chamberlain ML700EV / ML1000EV gelb grün weiß braun Hörmann Ecostar Liftronic 500 / 700 / 800 – – gelb grün weiß braun...
- Seite 15 B MONTAGE Klebestreifen auf der Rückseite anbringen. Kabel auf der Platine des Antriebes anschließen. Siehe Schritt 1.1 bis 1.4.
- Seite 16 6 V-36 V --- IP 20 -20 – 55 °C max. 5 mA 01/15 V 1.1 2,4 GHz, <10 mW Alfred Schellenberg GmbH An den Weiden 31 D-57078 Siegen 2015-01-05-Typenschild-Funksteuerung APP.indd 1 13.01.2015 16:14:39 Antenne muss bis zum Anschlag mit dem Empfänger verschraubt werden.
- Seite 17 Gehäuse ankleben und Antenne nach unten ausrichten (mind. 20 cm über Kopfhöhe, parallel zum geschlossenen Tor). Spannungsversorgung des Antriebs herstellen.
- Seite 18 C ANSCHLUSS MIT NETZTEIL für Garagentorantriebe ohne Spannungsklemmen Tasteranschluss weiß braun gelb grün...
- Seite 19 D DOWNLOAD APP Download der App „Toröffner“ im App Store oder Google Play (folgen Sie den Anweisungen des Downloads). Downloadlink: https://itunes.apple.com/de/app/smartphone- garagentoroffner/id913551951?mt=8 Downloadlink: https://play.google.com/store/apps/details?id= com.schellenberg.torsteuerung App Store Google Play B itte downloaden Sie sich die Schellenberg Toröffner App. B itte folgen Sie den Anweisungen in der Schellenberg Toröffner App um den Antrieb mit ihrem Smartphone zu verbinden.
- Seite 20 6 V-36 V --- IP 20 -20 – 55 °C max. 5 mA 01/15 V 1.1 2,4 GHz, <10 mW Alfred Schellenberg GmbH 8 sek. An den Weiden 31 D-57078 Siegen 2015-01-05-Typenschild-Funksteuerung APP.indd 1 13.01.2015 16:14:39 Alle Einstellungen des Empfängers werden gelöscht.
- Seite 24 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo - Fr: 7.30 Uhr - 21.00 Uhr 57078 Siegen 8.00 Uhr - 14.00 Uhr service@schellenberg.de...
