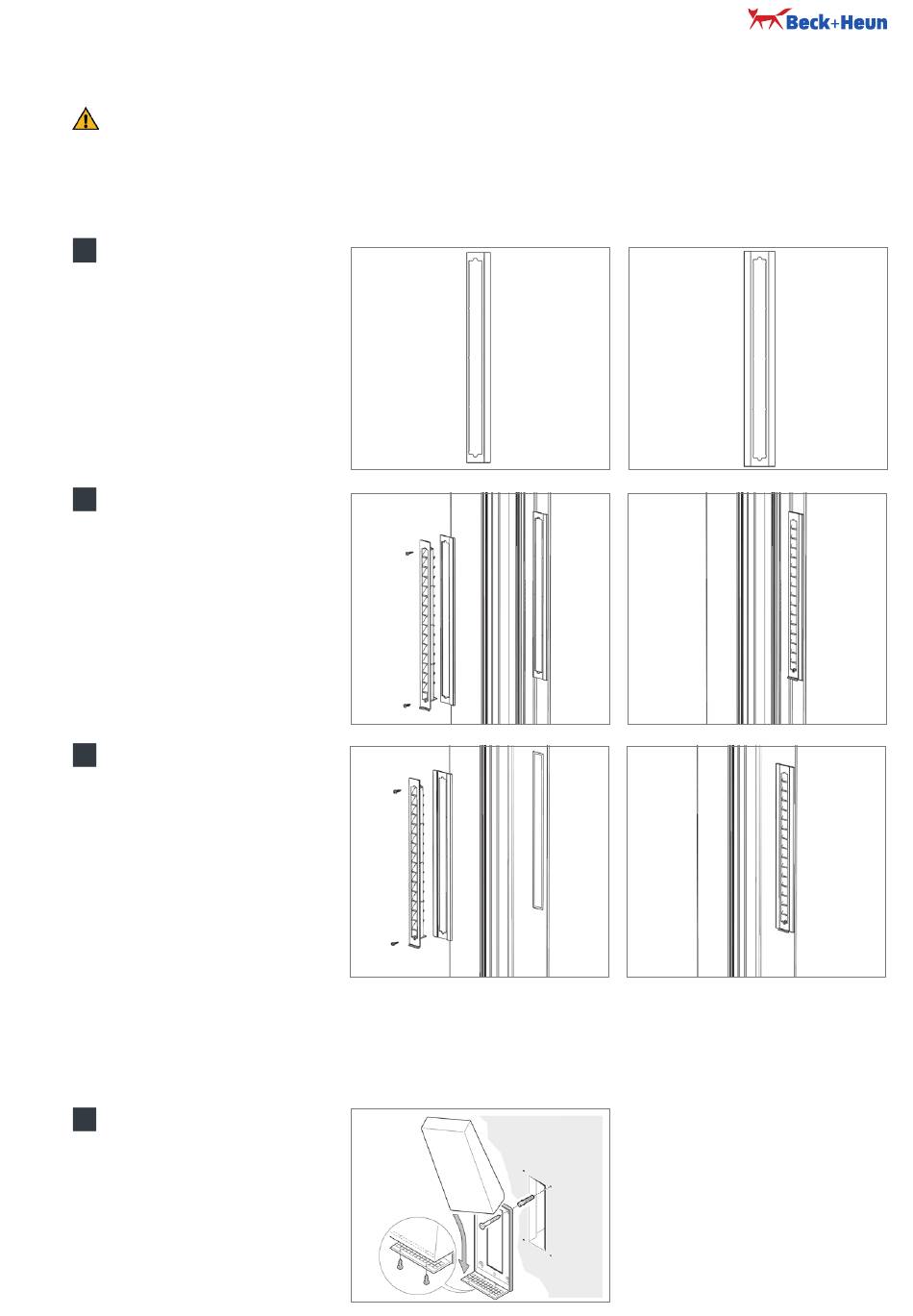

MontaGE airfox ® plus onE l 30 außEnGittEr
in der fensterlaibung
BittE BEacHtEn!
Bei den aIRFoX ® PLuS-Varianten im Rollladen- oder Raffstorekasten sind die gitter bereits werkseitig vormontiert.
+
Außengitter anbringen (L 30) das außengitter auf dem Putzrahmen durch Verschrauben befestigen. Hierbei ist zu beachten, dass die
Zunge an der unterseite des gitters unterhalb der geräte kassette positioniert ist. Zur optimalen Funktion ist das außengitter zu allen
Seiten hin mit einem geeigneten dichtmittel abzudichten.
1
1
Montage außengitter L 30 mit
abdeckrahmen einseitig / beidseitig
2
1
Montage des außengitter L 30 mit
abdeckrahmen „einseitig" wenn die
Führungsschiene oder das Fenster
an das gitter anschließen.
3
1
Montage des außengitter L 30
mit abdeckrahmen „beidseitig"
wenn die Führungsschiene oder
das Fenster nicht an das gitter
anschließen.
MontaGE airfox ® plus f 75 wEttErscHutzHauBE
auf die außenwand
Wetterschutzhaube anbringen (F 75) das unterteil der aussenhaube tragfähig an der Fassade verschrauben. anschließend das oberteil
von oben aufschieben und an der unterseite mit 2 Schrauben befestigen.
Montage der wetterschutzhaube F 75.
1
1
Bitte beachten Sie die detailierte
Montageanleitung, die der wetter-
schutzhaube beiliegt.
Abdeckrahmen
einseitig
Abdeckrahmen
beidseitig
13
