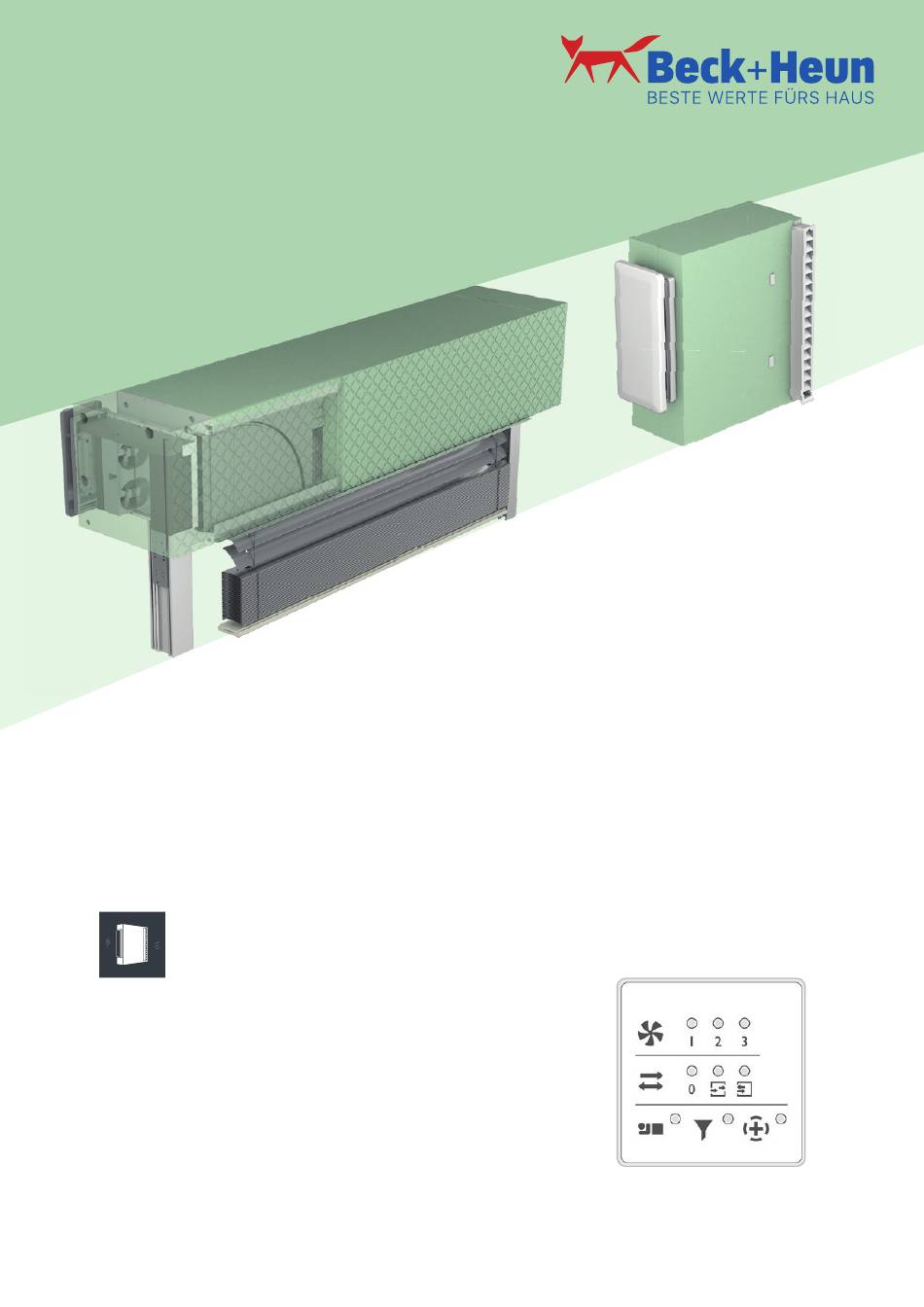

- Seite 1 AIRFOX ® – Dezentrales Lüftungssystem mit Wärmerückgewinnung und Bedieneinheit Stand 09 /2022...
-
Seite 2: Inhaltsverzeichnis
Allgemeine SicherheitShinweiSe gewährleiStung SicherheitShinweiSe bei 1 ALLGEMEINE SICHERHEITSHINWEISE ..2 der wArtung und pflege 2 DAS AIRfox ® -SySTEM Die Lüftungsgeräte werden gemäß Nutzungshinweise ........3 den geltenden europäischen Normen Anlage stillsetzen und vom Geräteaufbau / Komponenten ....4 gefertigt und haben das Werk in Versorgungsnetz trennen, wenn Die Bedieneinheit ........5... -
Seite 3: Das Airfox ® -System
. Optional kann noch ein Feuchtesensor an die Bedieneinheit angeschlossen werden. Komponenten des Airfox ® Systems Lüftungskassette Netzteil Feuchtesensor (optional) AIRFOX ® Anwendungs- und Installationsvideos Entdecken Sie unsere Anwendungs- und Installationsvideos zu unseren AIRFOX® Produkten auf der AIRFOX® Webseite unter www.airfoxsystem.de oder im Youtube-Chanel "CAMPUSdigital". -
Seite 4: Geräteaufbau / Komponenten
Geräteschnitt horizontal Geräteschnitt vertikal Innenansicht Die Abbildung zeigt den Aufbau und die Komponenten des Raumlüftungsgerätes Hocheffiziente Aluminium-Wärmespeicher Außengitter (Modellabhängig) BDE (Bedieneinheit, manuelle Bedienung für AIRFOX®) Umlenk-Element (Modellabhängig) Innengehäuse Motoreinheit mit Schalldämm-Element Optionales Schalldämm-Element Netzteil für Steuerung (Eingangsspannung:230 V/50Hz, Sekundärspannung 12V DC) Abdeckung mit Isolier-/Schalldämmung... -
Seite 5: Die Bedieneinheit
Airfox ® -SYStem Die Bedieneinheit (BDE) Bedienoberfläche Aktivierung des Sleep-Modus Einstellung der Lüfterstufe Diese Taste ermöglicht die Abschaltung des Durch mehrmaliges Betätigen dieser Taste Gerätes während der Einschlafphase (für ca. 60 wechseln Sie schrittweise von der Minuten). Nach Ablauf der Sleep-Zeit wechselt kleinsten (kleine Luftwechselrate, 1, das System in den zuvor eingestellten Modus. -
Seite 6: Die Funktionsbeschreibung
Airfox ® -SYStem Funktionsbeschreibung Die Tastensperre soll im aktivierten Zustand ein versehentliches Bedienen verhindern. bedienung Bedienelemente Beschreibung Taster Status LEDs Durch das lange Betätigen der Tasten- kombination „Modus + Sleep“ wird die Tastensperre aktiviert bzw. deaktiviert. Die zugehörigen LEDs signalisieren... -
Seite 7: Feuchtesensor
Airfox ® -SYStem Feuchtesensor Eigenschaften Erfassung der relativen Luftfeuchtigkeit im Bereich von 0 bis 100 Prozent Parallele Messung der Umgebungstemperatur Montage in Auf- oder Unterputzdosen Kompatibel zu Schalterprogrammen im Maß 55 x 55 mm (z. B. Gira Standard 55) Anwendung Aktive Luftentfeuchtung in Bad oder Küche... -
Seite 8: Wartung Und Reinigung
Airfox ® -SYStem Wartung und Reinigung Die Filter müssen regelmäßig nach Aufl euchten der LED-Filterwechselanzeige gewechselt beziehungsweise gereinigt werden. Dadurch wird die ordnungsgemäße Funktion Ihres Lüftungsgerätes dauerhaft sichergestellt. Sobald die Filterwech- selanzeige aufl euchtet, ist der Filter zu entnehmen und gegen einen neuen Filter auszutauschen. -
Seite 9: Technische Daten
Airfox ® -SYStem Technische Daten Gewicht 1,5 Kg Elektrischer Anschluss 1N/230V Luftleistung Stufe 1 7 m³/h Stufe 2 15 m³/h Stufe 3 25 m³/h Stufe 4 35 m³/h (70 m³/h in Verbindung mit Feuchtesensor) Wärmerückgewinnungsgrad bis zu 90,6 %... -
Seite 10: Konformitätserklärung
Airfox ® -SYStem Konformitätserklärung... - Seite 12 beck+heun gmbh Zentrale Mengerskirchen Reinhold-Beck-Straße 2 D-35794 Mengerskirchen +49 (0) 6476 9132-9101 lueftung@beck-heun.de beck-heun.de...
