airfox ® plus l / uni

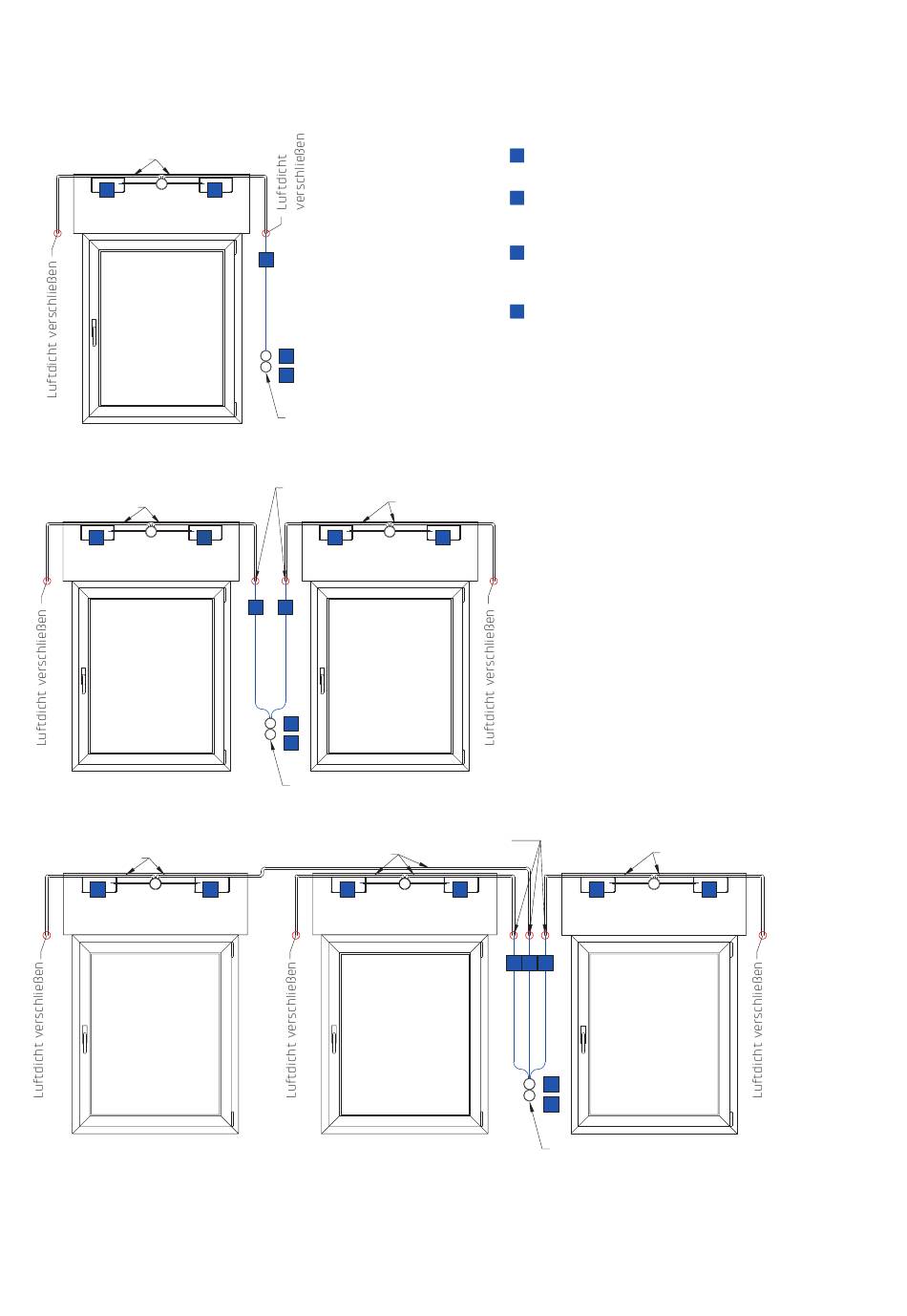

anwendungsbeispiele Verkabelung
2 kassetten
Leerrohre Ø 16 mm
1
4 kassetten
Leerrohre Ø 16 mm
1
6 / 8 kassetten
Leerrohre Ø 16 mm
1
Hinweis zur Verwendung mit Zentralsteuerung
die Verkabelung muss sternförmig erfolgen!
Maximalleistung netzteil:
+
4 Lüfterkassetten bei netzteil mit 20 watt
+ 6 Lüfterkassetten bei netzteil mit 30 watt
+
8 Lüfterkassetten bei aIRFoX® PLuS und netzteil mit 30 watt
16
1
4
2
3
230V anschluss bauseits
Luftdicht
verschließen
1
1
4 4
2
3
230V anschluss bauseits
Leerrohre Ø 16 mm
1 1
aIRFoX ® PLuS Lüftungskassette mit
1
wärmerückgewinnung
Bde V2(12 V dC)
2
(Bedieneinheit manuelle Bedienung
für aIRFoX ® PLuS)
netzteil für Bde
3
(eingangsspannung 230 V / 50 Hz;
Sekundärspannung 12 V dC)
Steuerkabel von aIRFoX ® PLuS
4
Lüftungskassette zur Bde (12 V dC)
Leerrohre Ø 16 mm
1
Luftdicht
verschließen
1
4 4 4
2
3
230V anschluss bauseits
Leerrohre Ø 16 mm
1 1
