anwEndunGsBEispiElE stEuErunG / VErkaBElunG

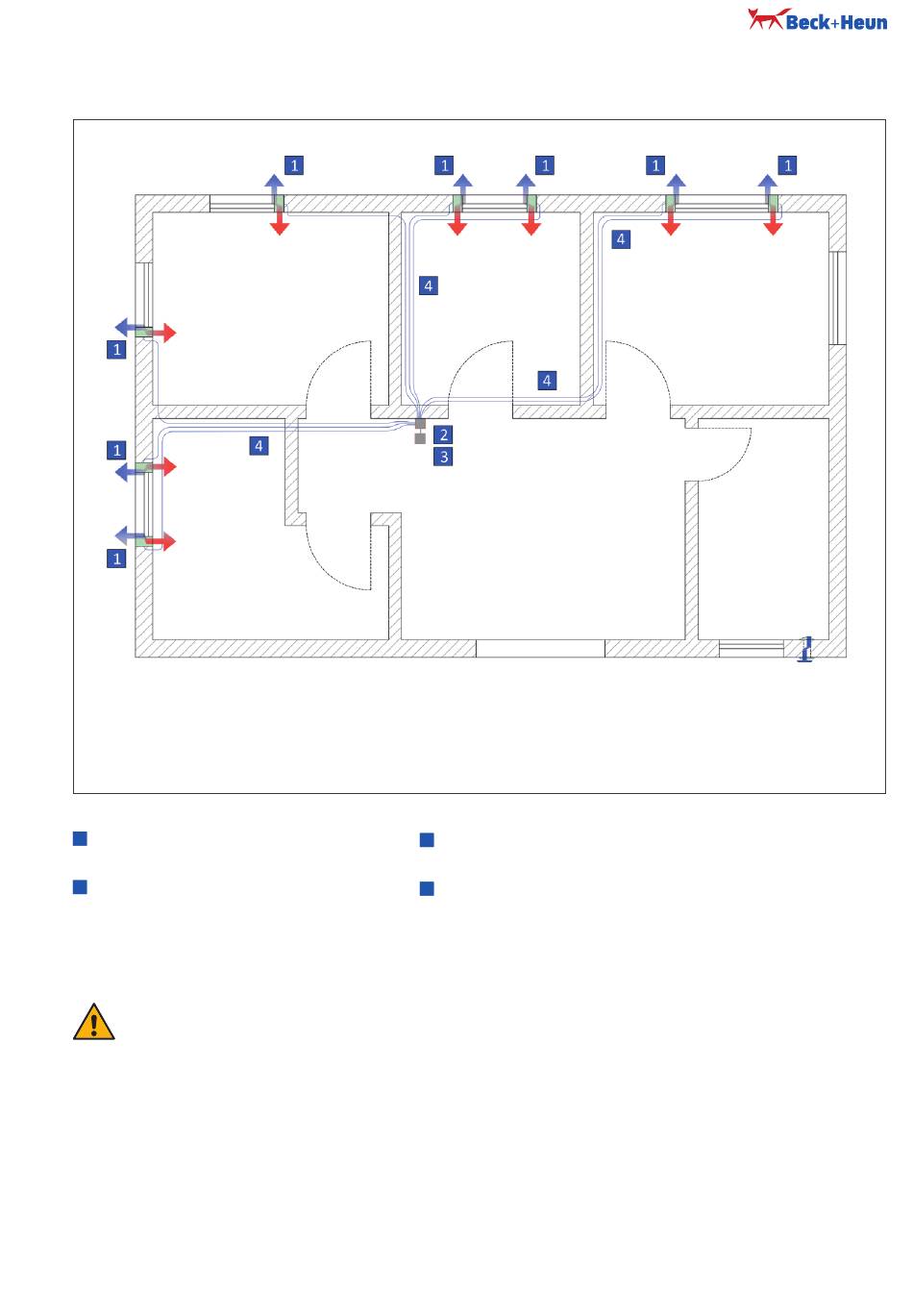

anwendungsbeispiel Zentralsteuerung*
aIRFoX ® PLuS Lüftungskassette mit
1
wärmerückgewinnung
2
Bde (12 V dC) (Bedieneinheit
manuelle Bedienung für aIRFoX ® PLuS )
Hinweis: die Verkabelung muß bei der Zentralsteuerung sternförmig erfolgen!
*es können maximal 6 Lüftungskassetten / mit aIRFoX® PLuS maximal 8 Lüftungskassetten an einer Steuerung angeschlossen und
betrieben werden. Sind weitere Lüftungskassetten installiert, müssen zusätzliche Steuerungen installiert werden.
Siehe hierzu anwendungsbeispiel einzelraumsteuerung.
Bei einem gemeinsamen Betrieb eines Kaminofens und einer Lüftungsanlage entscheidet der zuständige Bezirksschornsteinfeger
über eine weitere nötige Maßnahme. Bitte informieren Sie diesen rechtzeitig über den einbau der Lüftungsanlage.
generell ist jedoch zu beachten, dass bei nutzung von raumluftabhängigen Feuerstätten die Stromzufuhr zum netzteil über eine
gemeinsame Ringleitung so zu erfolgen hat, dass die Stromzufuhr über einen differenzdruckschalter abgeschaltet werden kann
(Kabelverlegung symbolisch am Beispiel aIRFoX® PLuS one).
3
netzteil für Bde (eingangs spannung 230 V / 50 Hz;
Sekundärspannung 12 V dC)
Kabel von aIRFoX ® PLuS Lüftungskassette zur
4
Bde (12 V dC), max. Länge 15 m
abluftventilator z. B.
Beck+Heun abluftkassette.
(Bitte gesonderten Schalt-
plan für die abluftkassette
beachten)
7
