anscHluss BEdiEnEinHEit (BdE) V2
BEi sYstEM airfox ® plus onE / onE lM

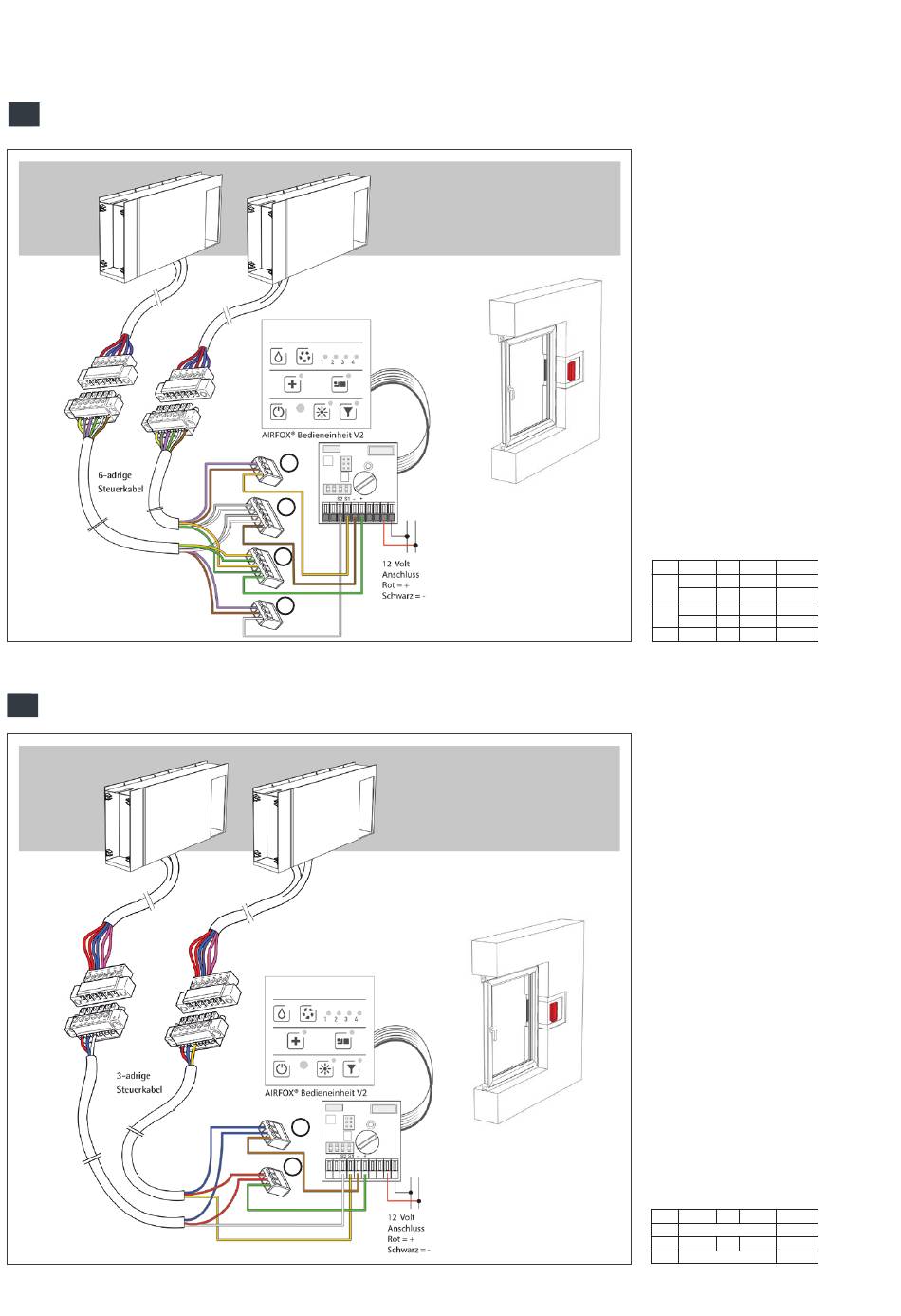

1 3 a
Lüftungskassette mit 6-poligem Anschluss
Stecker
Buchse
1 3 b
Lüftungskassette mit 3-poligem Anschluss
Stecker
Stecker
Buchse
Buchse
12
Stecker
Buchse
1
2
3
4
1
2
Verkabelung Bedieneinheit
(BDE) V2
die anschlusskabel der
aIRFoX ® PLuS-Kassetten wie
abgebildet mit den Steckklem-
men anschließen. danach das
netzteil mit der Bde verbinden.
der Kabelquerschnitt für den
elektrischen anschluss der
Lüftungskassetten an der
aIRFoX® PLuS Bedieneinheit V2
sollte min. 0,5 mm²,
max. 1,0 mm² betragen.
anschluss steuerung:
(folgende adern mit anschluss-
klemmen zusammenlegen und
anschließend an der Steuerung
anschließen)
1 rosa & braun = S1
grau & weiß = -
2
grau & weiß = -
gelb & grün = +
3
gelb & grün = +
4 rosa & braun = S2
Verkabelung Bedieneinheit
(BDE) V2
die anschlusskabel der
aIRFoX ® PLuS- Kassetten wie
abgebildet mit den Steckklem-
men anschließen. danach das
netzteil mit der Bde verbinden.
der Kabelquerschnitt für den
elektrischen anschluss der
Lüftungskassetten an der
aIRFoX® PLuS Bedieneinheit V2
sollte min. 0,5 mm²,
max. 1,0 mm² betragen.
anschluss steuerung:
(folgende adern mit anschluss-
klemmen zusammenlegen und
anschließend an der Steuerung
anschließen)
1 blau & blau = -
gelb = S1
2 rot & rot = +
weiß = S2
