airfox ® plus onE / onE lM
Kabel verlegen

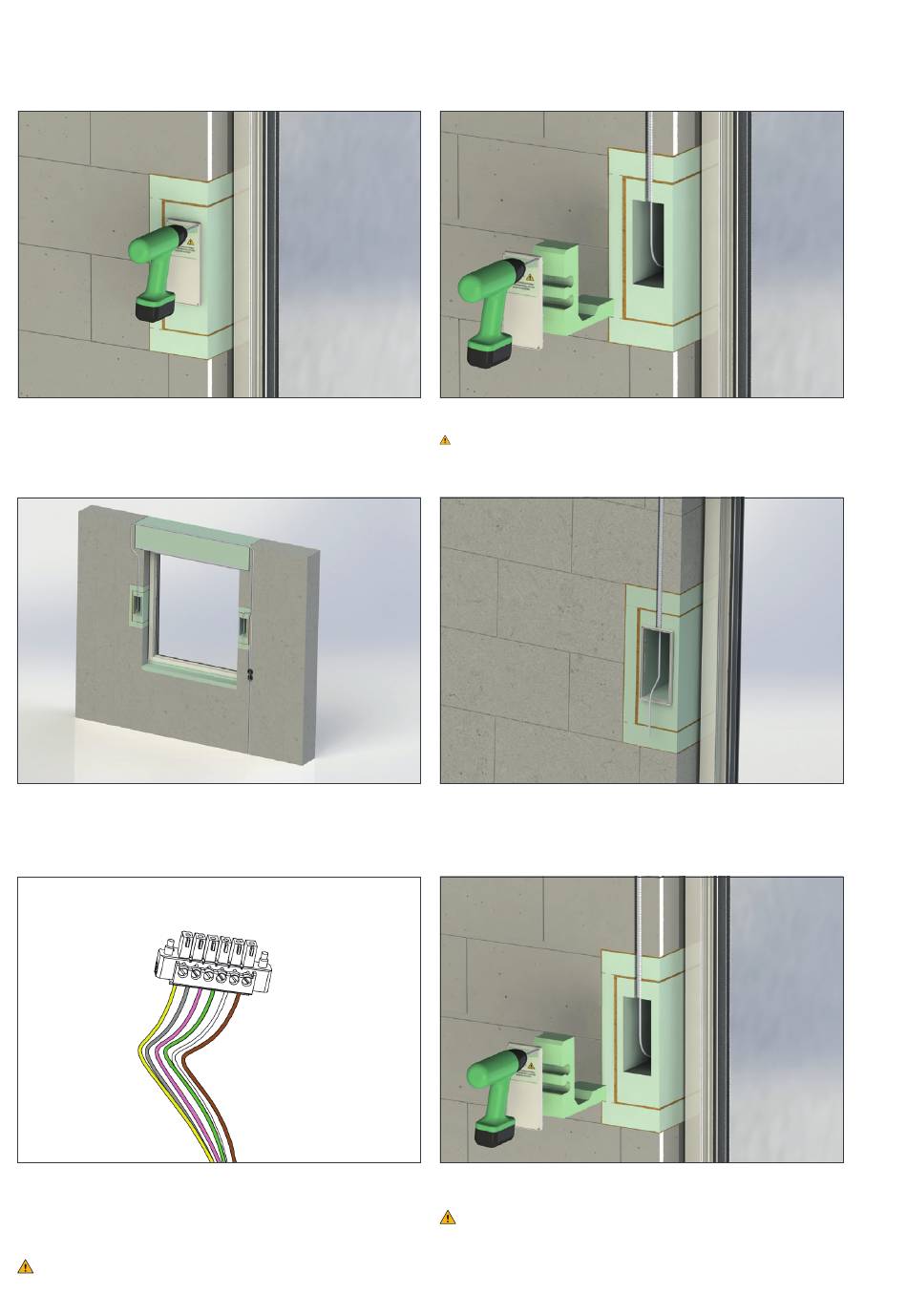

kaBElVErlEGunG aM BEispiEl airfox ® onE
Putzabdeckung von aIRFoX ® PLuS abschrauben.
Steuerkabel von der jeweiligen aIRFoX ® PLuS Kassettenaufnahme zur
oberen unterputz dose verlegen.
Bauseitiges Steuerkabel mit der im Lieferumfang enthaltenen Buchse
verbinden und auf die richtige Reihenfolge der adern achten. Von links
nach rechts: gelb, grau, rosa, grün, weiß, braun.
achtung: der Übergang vom Leerrohr zur Kassettenaufnahme ist mit geeignetem dichtmaterial luftdicht abzuschließen.
10
Füllblock entnehmen.
Hinweis: die bauseitigen Leerrohre (empfehlung Ø 16 mm)
müssen zwingend mittig über der Kassettenaufnahme
platziert werden.
Mind. 350 mm Steuerkabel (LiYY 6 x 0,5 mm
aufnahme verlegen.
Füllblock wieder einschieben und die Putzabdeckung handfest
anschrauben.
achtung:
die anschlussbuchse verbleibt in der Kassettenaufnahme.
) in die Kassetten-
