GErätEaufBau und koMponEntEn
2
1
3
6

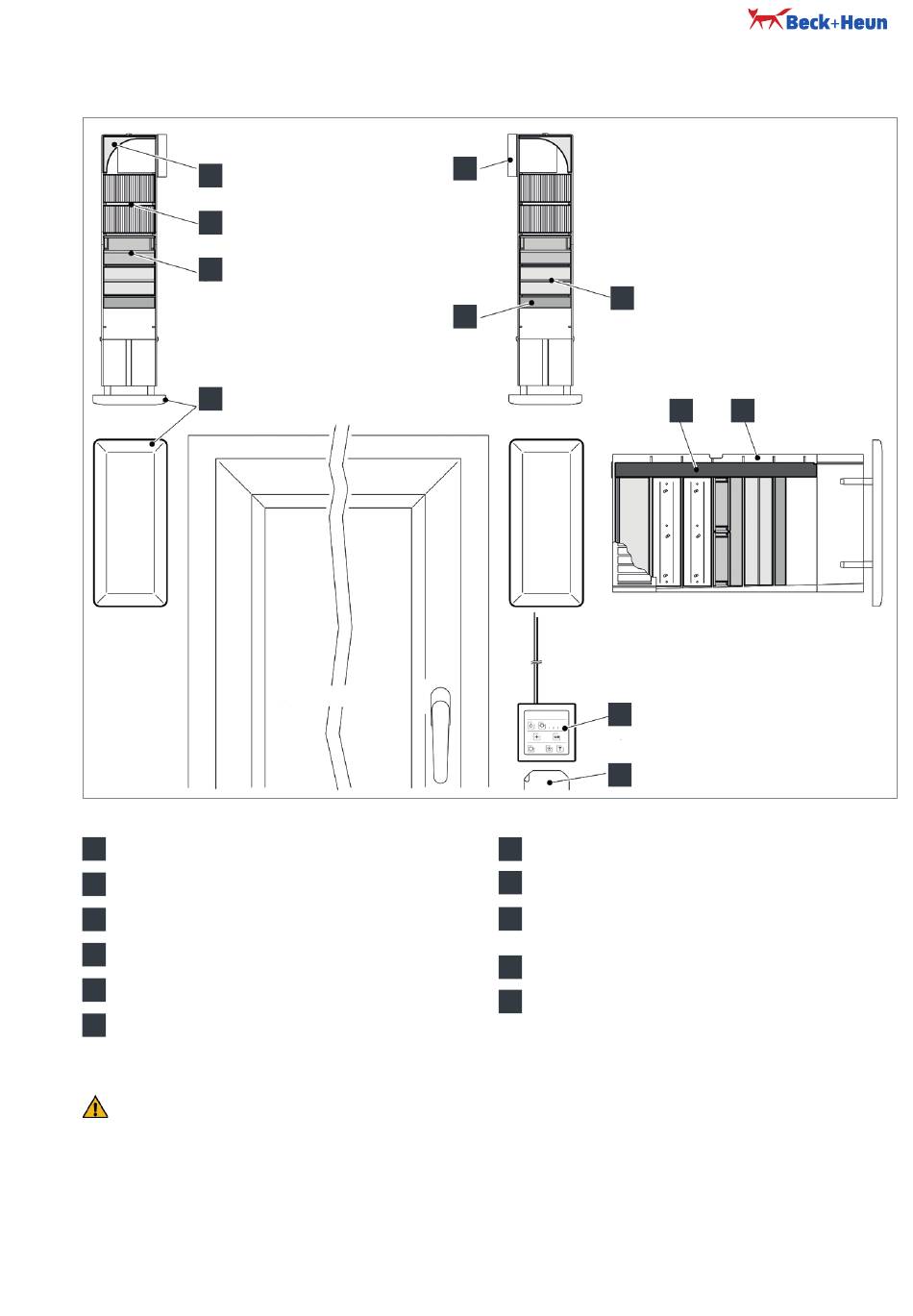

die abbildung zeigt den aufbau und die Komponenten des Raumlüftungsgerätes
1
Hocheffiziente Aluminium-Wärmespeicher
2
Umlenk-Element (Modellahängig)
3
Motoreinheit mit Schalldämm-Element
4
Optionales Schalldämm-Element
5
Abdeckung mit Isolier-/Schalldämmung
6
Innenblende
Die Installation und Inbetriebnahme sowie Arbeiten am Lüftungsgerät dürfen nur durch einen konzessionierten Fachmann
durchgeführt werden!
BittE BEacHtEn!
+
das Lüftungsgerät darf nicht in explosionsgefährdeten Räumen eingesetzt werden und ist für
einen Betrieb in Räumen mit anfallenden abgasen, Industriestäuben u. ä. nicht geeignet.
+
wenn die anschlussleitung dieses gerätes beschädigt wird, muss sie durch den Hersteller,
seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um gefahren zu
vermeiden.
+
wird das gerät im Badezimmer angebracht, ist es so zu installieren, dass die Schalter sowie das
netzteil nicht von einer sich in der Badewanne oder dusche befindlichen Person berührt werden
können. Bitte beachten Sie hierzu die dIn Vde 0100-701.
8
7
Innenansicht
Geräteschnitt horizontal
4
Geräteschnitt vertikal
9
11
7
Filter-Element
8
Außengitter (Modellahängig)
9
BDE V2 (Bedieneinheit, manuelle Bedienung für AIRFOX® PLUS)
mit Feuchtesensor
10
Innengehäuse
11
Netzteil für Steuerung
(Eingangsspannung:230 V/50Hz, Sekundärspannung 12V DC)
