anschlussanleitungen

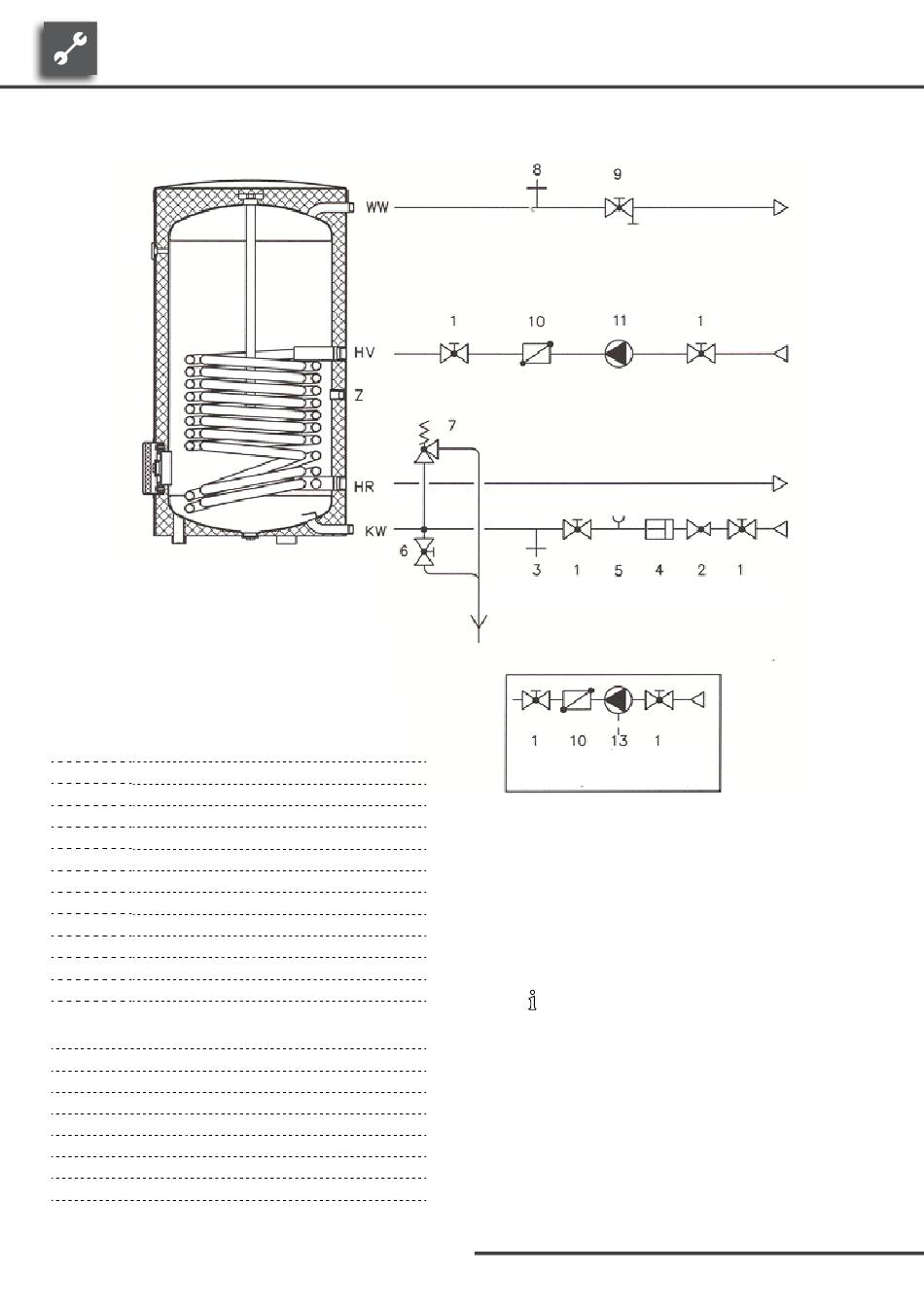

Legende:
DE830032b
Bezeichnung
1
Absperrventil
2
Druckmindererventil
3
Prüfventil
4
Rückflussverminderer
5
Manometeranschluss-Stutzen
Entleerungsschieber
6
7
Sicherheitsventil
8
Be- und Entlüftung
830032b
Absperrventil mit Entleerung
9
10
Rückschlagventil
11
Speicherladepumpe
Solarladepumpe
12
13
Zirkulationspumpe
14
Kaltwasseranschluss (nach DIN 1985)
WW
Warmwasser
KW
Kaltwasser
Z
Zirkulation
HV
Heizung Vorlauf
HR
Heizung Rücklauf
SV
Vorlauf Solekreis
SF
Solarfühler
SR
Rücklauf Solekreis
AZ
Anschluss Zirkulation (nur wenn unbedingt
erforderlich)
10
14
Brauchwarmwasserspeicher
14
AZ
14
Kaltwasseranschluss nach
DIN 1988
hinWeiS.
Die hier abgebildeten Positionen der einzel-
nen Anschlüsse weichen unter Umständen
von den Positionen der Anschlüsse an Ihrem
Speicher ab.
Daher die tatsächlichen Positionen der An-
schlüsse dem Massbild zum jeweiligen Spei-
chertyp entnehmen beziehungsweise unbe-
dingt die durch Aufkleber am Speicher vor-
genommene Zuordnung der Anschlüsse be-
achten.
Technische Änderungen vorbehalten.
83033100aDE– Originalbetriebsanleitung
