PYRO LIGHT OPTIMA

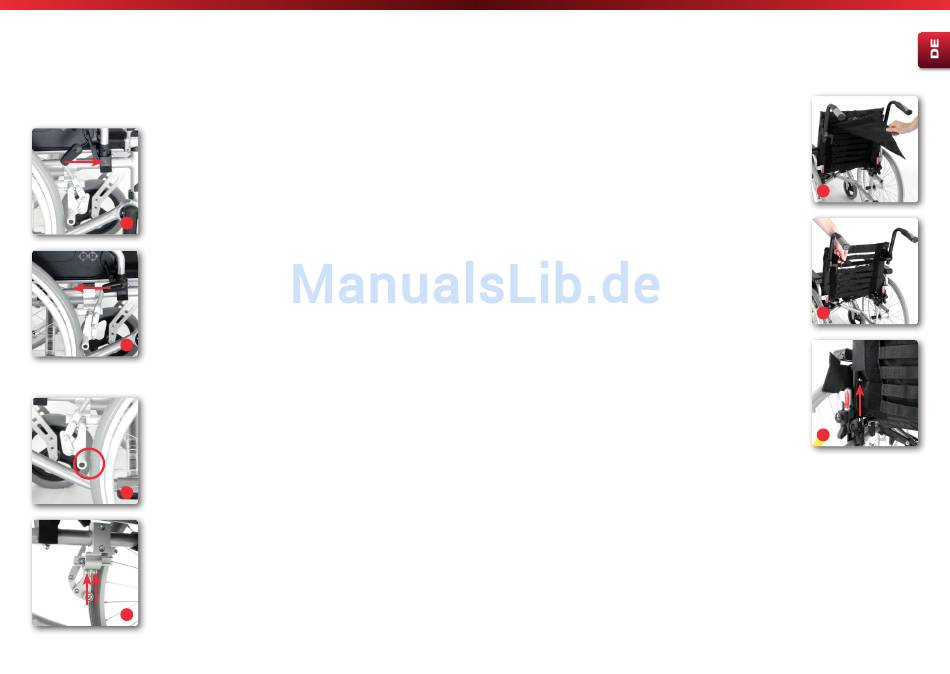

4.7. Bremse
4.7.1 Betätigung der Kniehebel-
Feststellbremse (Kompaktbremse)
Zum Feststellen der Bremse einfach den Bremshebel nach vorne
drücken, bis er einrastet (Abb. 26). Um die Feststellbremse wieder zu
lösen, einfach den Bremshebel nach hinten ziehen (Abb. 27).
26
4.7.2 Einstellen der Kompaktbremse
Sollten Sie bemerken, dass nur noch eine unzureichende oder
ungleichmäßige Bremswirkung vorhanden ist, gehen Sie wie folgt vor:
•
Prüfen Sie die Reifenprofiltiefe. Achten Sie dabei auch darauf,
ob gleichmäßiger Abrieb vorliegt. Ist die Profiltiefe in der
Spurmitte kleiner 1 mm, muss der Reifen gewechselt werden.
Bei ausreichenden technischen Kenntnissen können Sie den
27
Reifenwechsel selbst vornehmen. Sollten Sie es sich selbst nicht
zutrauen, wird Ihnen Ihr Fachhändler behilflich sein.
•
Prüfen Sie nun die Einstellung der Bremse. Diese muss so
eingestellt sein, dass der Abstand zwischen der Lauffläche des Rads
und dem Bremsbolzen bei geöffneter Bremse 15 mm beträgt (Abb.
28).
Der Bremsbolzen muss waagerecht, also parallel zum Untergrund
ausgerichtet sein.
•
Nach dem Lösen der beiden Linsenkopfschrauben mit
Innensechskant (5 mm) an der Bremsenhalterung (Abb. 29),
28
können Sie die Bremse richtig positionieren.
•
Die Kompaktbremsen wirken jeweils nur auf ein Antriebsrad!
•
Achten Sie bei Luftbereifung immer auf den gleichen Luftdruck der
Antriebsräder, um einen guten Geradeauslauf zu erreichen! Nach
Beendigung des Einstellvorgangs die gelösten Schrauben wieder
fest anziehen und eine Bremsprobe durchführen!
29
20
| Leichtgewichtrollstuhl
Leichtgewichtrollstuhl |
4.8. Rückenlehne
Um Ihnen ein komfortables Sitzen zu ermöglichen, lässt sich die Härte
der Rückenlehnenbespannung einstellen. Zusätzlich können Sie die
Höhe der Rückenlehne verstellen.
4.8.1 Rückenlehnenbespannung
Je straffer Sie die Rückenlehnenbespannung einstellen, desto
härter fühlt sich die Rückenlehne an. Entfernen Sie zunächst die mit
einer Klettverbindung angebrachte Rückenpolsterung (Abb. 30).
Anschließend können Sie die einzelnen Gurte straffer bzw. weniger
straff ziehen (Abb. 31). Um bestimmte Regionen Ihres Rückens zu
entlasten, spannen Sie dort die Gurte etwas lockerer. Nun müssen Sie
das Rückenpolster wieder mit der Klettverbindung befestigen.
4.8.2 Höhe der Rückenlehne
Um die Höhe der Rückenlehne verstellen zu könnnen, ist es
empfehlenswert, zunächst die Seitenteile und die Rückenpolsterung
abzunehmen. Anschließend können Sie auf beiden Seiten die
Verschraubung (Abb. 32) lösen und das Gestell in die gewünschte
Höhe zu bringen. Bringen Sie anschließend die Schrauben wieder in
den dafür vorgesehenen Aussparungen an und ziehen Sie diese fest.
Bischoff & Bischoff GmbH | 21.04.2016
PYRO LIGHT OPTIMA
30
31
32
21
