VBP-HH1-V3.0-V1
Produktbeschreibung
2.3.6

Anwendungsbeispiel (nur VBP-HH1-V3.0-V1)

Einschleifen externer Versorgungsspannung zur
1. Versorgung starker Verbraucher. Einspeisung durch:
•
•
2. Schonung des Akkus
•
1
3
Externe Spannungsversorgung (M12-Stecker)
1. + AS-Interface/DC
2. - AUX
3. - AS-Interface/DC
4. + AUX
Slaveanschluss (M12-Buchse)
1. + AS-Interface
2. - AUX
3. - AS-Interface
4. + AUX
5. reserviert (nicht anschließen)

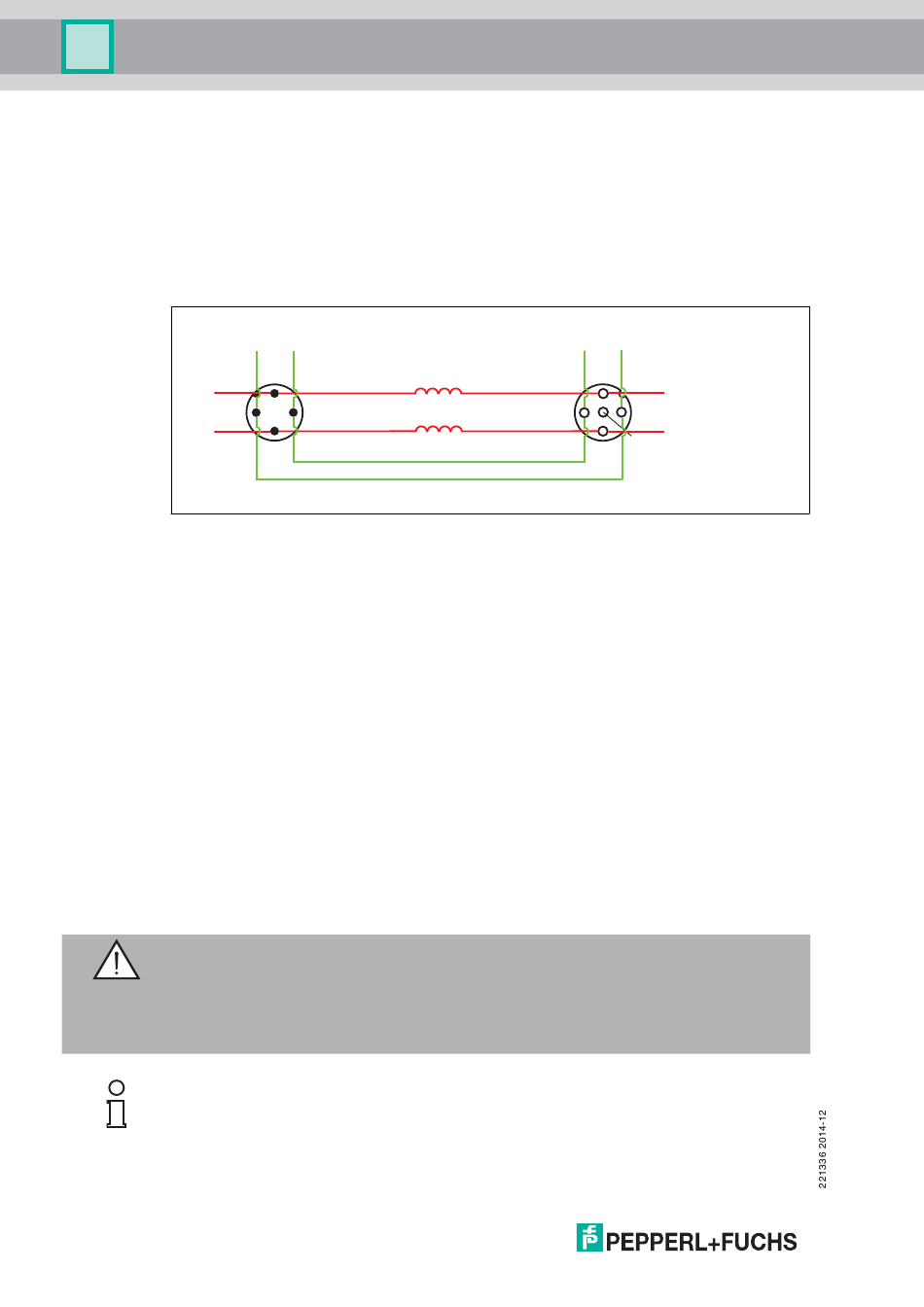

Die Versorgungsspannung, die an den AUX-Eingängen am Stecker M12 externe
Spannungsversorgung anliegt, wird direkt an die AUX-Ausgänge der Buchse M12
Slaveanschluss durchgeschleift.
Die Versorgungsspannung, die an den AS-Interface/DC-Eingängen am Stecker M12 externe
Spannungsversorgung anliegt, wird durch Spulen vom Signal an den AS-Interface/DC-
Ausgängen der Buchse M12 Slaveanschluss entkoppelt.
Warnung!
Maximalstrom 2 A
Schließen Sie nur einzelne Slaves an den M12-Slaveanschluss an. Beachten Sie den
Maximalstrom von 2 A, wenn Sie einen Slave mit elektronischen Schaltausgängen betreiben.
Falls der Maximalstrom überschritten wird, kann es zur Zerstörung der Einschleifung kommen!
Hinweis!
Der Master kann weiter im Online-Betrieb arbeiten. Der an den M12-Slaveanschluss
angeschlossene Slave wird vom Master nicht erkannt.
10
AUX - Ein-/Ausgänge
AS-Interface/DC - Ein-/Ausgänge
längere Betriebszeit
2 4
1
2 4
3
4 2
1
1
2
4
3
5
3
