Typ 3005
Installation
8.2.2. 100-240 V ac (100-350 V Dc) oder 15-30 V ac
(12-48 V Dc) standardausführung
Die Betriebsspannung des Antriebs beträgt 15-30 V AC (12-48 V DC) oder 100-240 V AC
(100-350 V DC).
Unbedingt die Angaben auf dem Typschild beachten!
H
A C B C

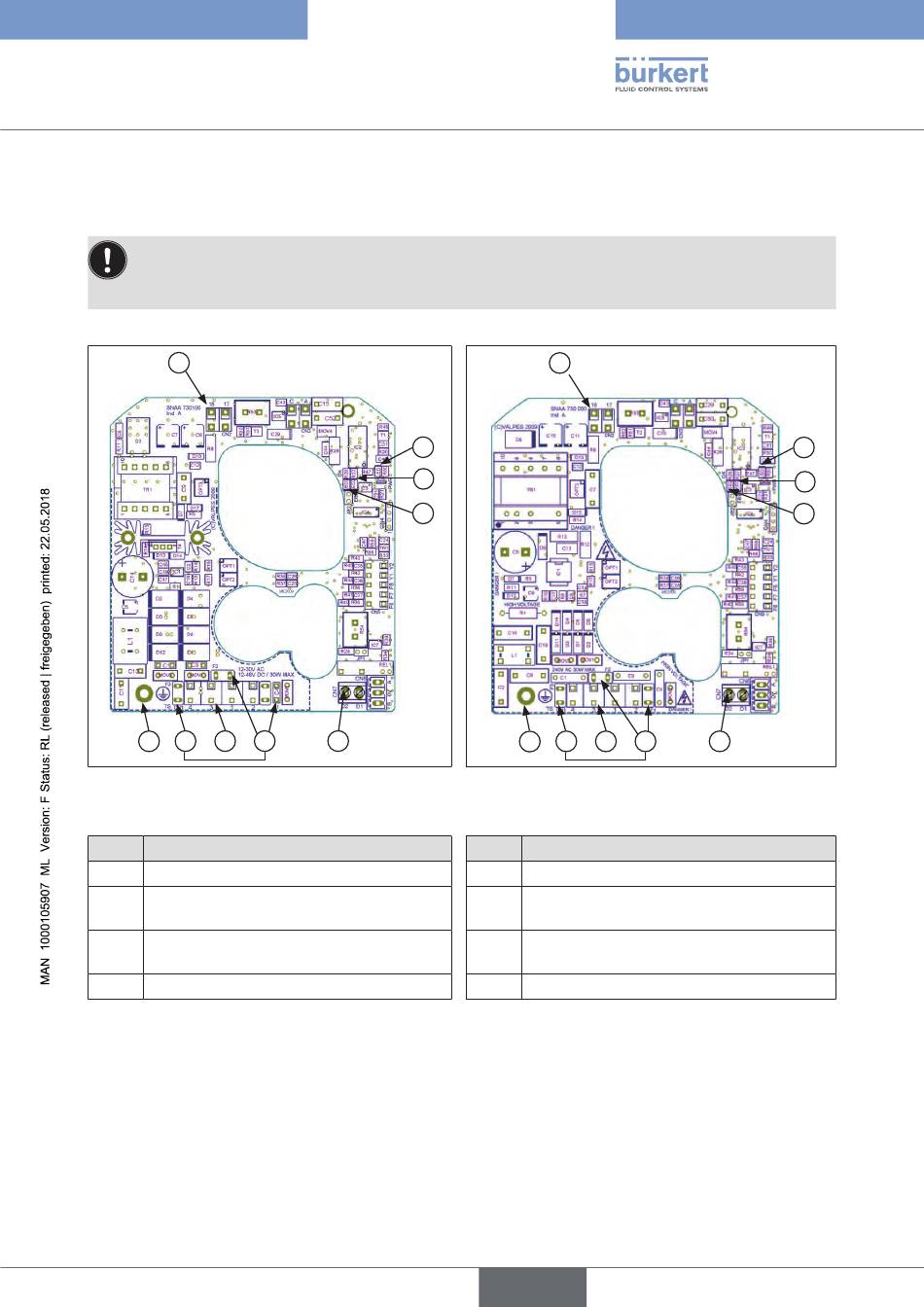

Bild 15: Stromversorgungsplatine 15-30 V 50/60 Hz
(12-48 V DC)
no. Bezeichnung
a Schraube für Erdung
B Anschlüsse für Steuerung und
Stromversorgung
c Sicherung
D LED 1: Mikroprozessor OK
Der Drehantrieb kann in zwei verschiedenen modi angeschlossen und betrieben werden:
1. Drei Punkt Modus
2. Auf / Zu Modus
F
E
D
G
Bild 16:
no.
e
F
g
h
deutsch
H
A C B C
Stromversorgungsplatine 100-240 V 50/60
Hz (100-350 V DC)
Bezeichnung
LED 2: Fehlermeldung
LED 3: Anliegende Spannung
Anschluss für Fehlerrückmeldung (24 V DC -
3 A max)
Anschluss 24 V DC
F
E
D
G
