3.0 Technische Daten

3.1 Technische und Hauptsystemdaten

Die Hauptsystemdaten finden Sie auf dem Typenschild sowie den
in den Anlagen enthaltenen Unterlagen (Titelblatt, Schaltschema,
Datenblatt).
3.1.1 CE Typenschilder
Thermodual-Systeme sind sogenannte „Pick & Pack"-Systeme, das
heißt, sie werden als Zusammenbauset geliefert und vom Kunden
auf der Baustelle zum System montiert. Die somit erstellten Systeme
tragen auf Grund der Flexibilität und Vielfalt keine eigenen Typen-
schilder. Die Hauptkomponenten (Wärmeübertrager, Trinkwasser-
speicher und Pumpe) haben eigene Typenschilder auf denen die
jeweils wichtigsten Parameter (u.a. Inhalt/Volumen, Leistung. max.
zulässige Drücke und Temperaturen, elektrische Anschlusswerte
u.v.m.) ersichtlich sind.

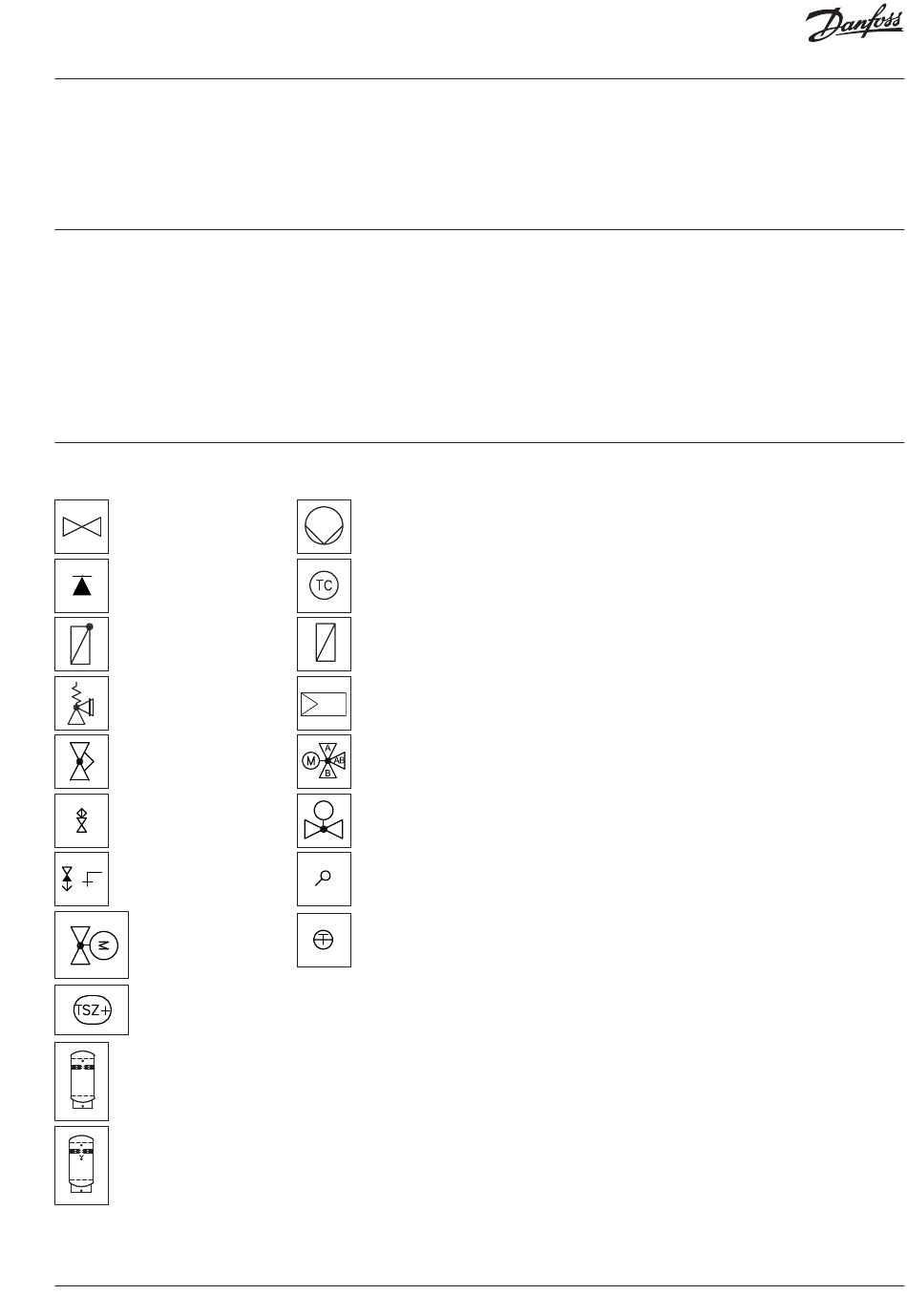

3.1.2 Legende und Bezeichnungen

Absperrkugelhahn
oder Ventil
Rückflussverhinderer
Rückschlagventil
Sicherheitsventil (SFV)
Regulierventil
(Taco-Setter)
Entlüftung
Entleerung
2-Wege-Ventil
als Motorventil mit
elektrischem
Stellantrieb (CVE)
Sicherheitstemperaturwächter (STW)
Pufferspeicher Trinkwasser (DTA)
Kombi-Behälter (CTA)
AQ291053259519de-000202
Umwälzpumpe (HPU = Heizungspumpe,
CPU = Zirkulationspumpe, LPU = Ladepumpe)
Temperaturfühler
Wärmeübertrager (HEL)
Elektronische Regelung (ECD)
3-Wege-Ventil
als Motorventil mit elektrischem
Stellantrieb (CVE)
2-Wege-Ventil
als Regler ohne
Fremdenergie (CVS)
Temperaturregler/Thermostat
Thermometer
1 Trinkwasser (Kalt)
2 Trinkwarmwasser (Warm/Netz)
3 Zirkulation (Eintritt)
4 Heizungsvorlauf
5 Heizungsrücklauf
22 Fühlermuffe
23 Entleerungsanschluss
29 Entlüftungsmuffe/Hebeöse
37 Wärmeübertrageranschluss
Eintritt/warm
