ThermoDual®– S/-GS, Legiomin-S®
Anhang

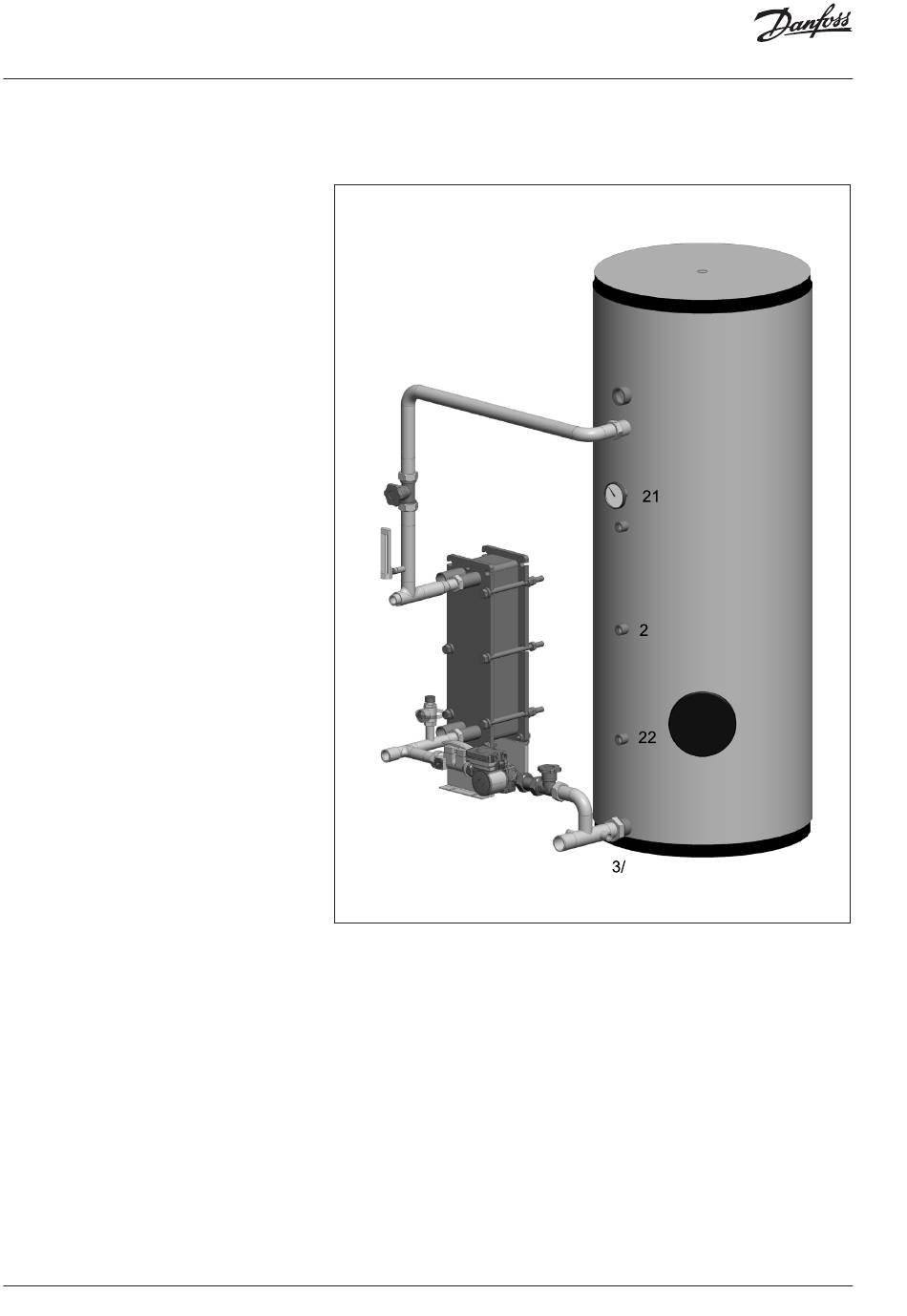

Aufbau / Bauteilpositionierung ThermoDual®–GS
Legende:
1)
Trinkwasser (kalt)
2)
Trinkwasser (warm)
3)
Zirkulation (Anschluss optional)
4)
Heizung, Vorlauf
5)
Heizung, Rücklauf
37)
Anschluss Ladewärmeübertrager (HEL)
DTA Trinkwasserpufferspeicher
HEL Ladewärmeübertrager
LPU Speicherladepumpe
D
Mengeneinstellventil
SFV Sicherheitsventil
FI
Thermometer (Ladung)
21
Thermometer (Speicher)
G
Absperrkugelhahn-/Ventil
M
Unteres Anschlussstück Speicher
N
Unteres Anschlussstück
Wärmeübertrager
P
Wärmeübertragerkonsole
Q
Verbindungsstück (Messing)
R
Anschlussrohr
Wärmeübertrager-Speicher (oben)
Z1
Muffe STW (s. Datenblatt Speicher)
Z4
Anschluss Fühler Ladung
22
Fühlermuffe Speicher
23
Entleerungsmuffe
25
Reinigungs- und Besichtigungsöffnung
29
Entlüftungsmuffe / Anschluss Hebeöse
Hinweis:
nicht benutzte Anschlüsse/Muffen sind
zu verschließen (Stopfen/Kappen nicht im
Lieferumfang)
32 | © Danfoss | 2022.01
R
G
FI
4
Z4
HEL
SFV
5
N
D
Q
Q
P
LPU
Z1
2
37
3
DTA
2
G
M
1
23
AQ291053259519de-000202
29
25
