Betriebsanleitung

5.2 Schematische Darstellung

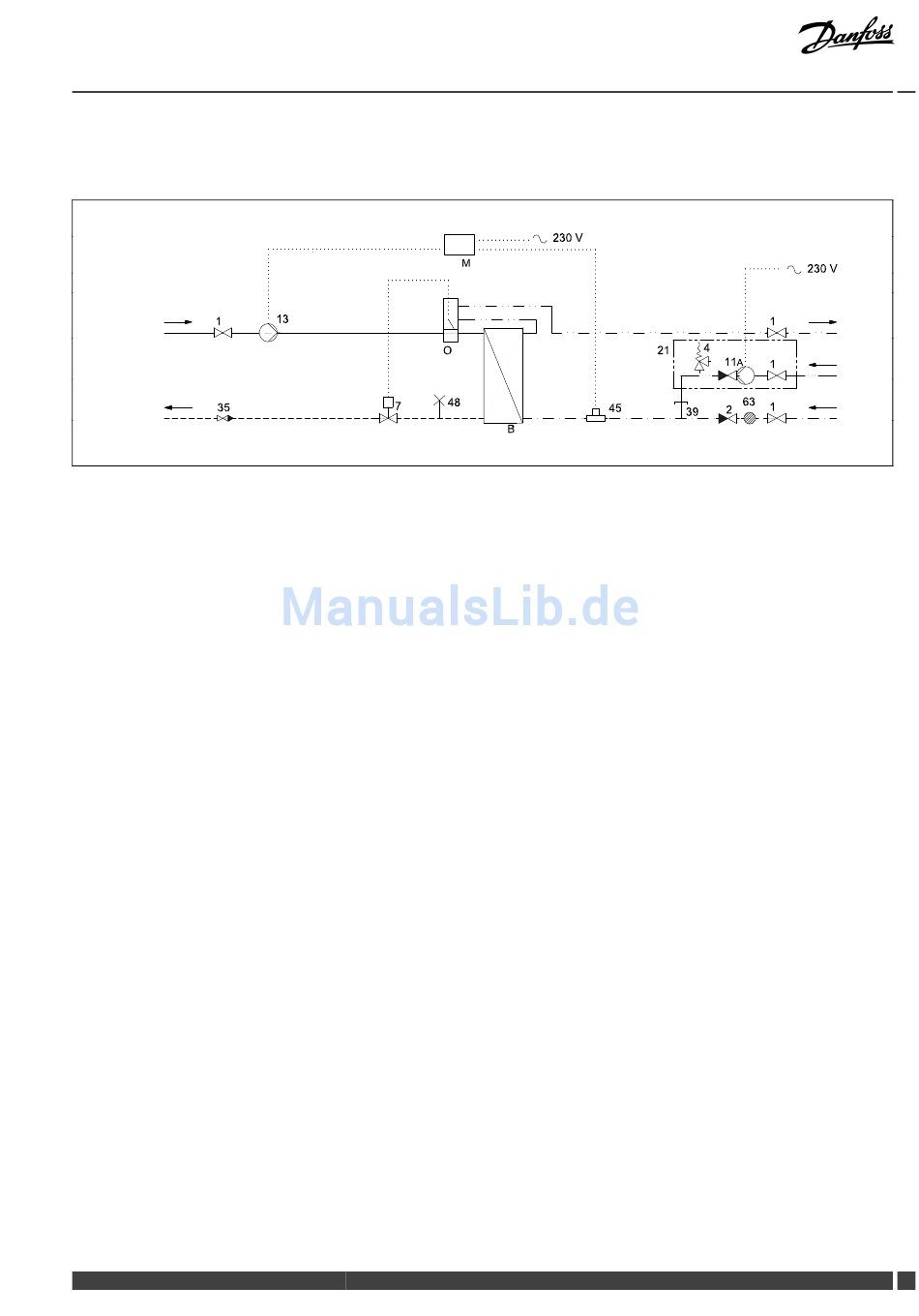

5.2.1 Schematische Darstellung: Termix One Solar mit Zirkulation

Sp-Vorlauf
Sp-Rücklauf
Ihre Station kann sich optisch von der schematischen Darstellung unterscheiden.
Schematische Darstellung mit Zirkulation
B Wärmetauscher
M Schaltkasten
O Termix Fühlerbeschleuniger
1
Kugelhahn
2
Rückschlagventil
WW: Warmes Trinkwasser
KW
Kaltes Trinkwasser
WWZ:
Warmwasserzirkulation
Sp-Vorlauf: Speichervorlauf
Sp-Rücklauf: Speicherrücklauf

5.2.2 Technische Daten

Technische Daten
Nenndruck:
Max. Versorgungstemperatur:
Min. statischer Druck des kalten
Trinkwassers:
Hartlötwerkstoff (HEX):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
Danfoss District Energy
Termix One Solar
4
Sicherheitsventil
7
Thermostatventil
11A Zirkulationspumpe mit integriertem Rückschlagventil 45
13
Ladepumpe
21
Separat zu bestellen
PN 16
120 °C
0,5 bar
Kupfer
30 bar
≤ 55 dB
VI.CW.K4.23 / LAU38004
35 Kugelhahn/Rückschlagventil
39
Anschluss Zirkulation
Durchflussschalter
48
Entlüfter, manuell
63
Schmutzsieb
WW
WWZ
KW
DEN-GT 9
