Die Regelung der Systeme kann unterschiedlich erfolgen:
• Thermostatisch mit Regler ohne Fremdenergie
• elektronisch mittels Motorstellventil (2- oder 3-Wegeventil)
bzw. einer geregelten Heizungspumpe (Drehzahlregelung
über PWM oder VDC-Signalansteuerung); die Regelung kann
auch in einer zugehörigen Übergabestation oder einem
Kessel integriert sein
Auswahl und Hinweise für Einstellung und Betrieb entnehmen Sie
den entsprechenden Unterlagen für das Zubehör (Datenblätter,
Montage- und Betriebsanleitungen und Quick Guides).
AQ291053259519de-000202
2
3
1
TC
P3
HEL
4
TC
M1
5
P2
2
3
1
TC
P3
HEL
4
TC
M1
5
P2
2
3
1
TC
P3
HEL
4
TC
M1
5
P2

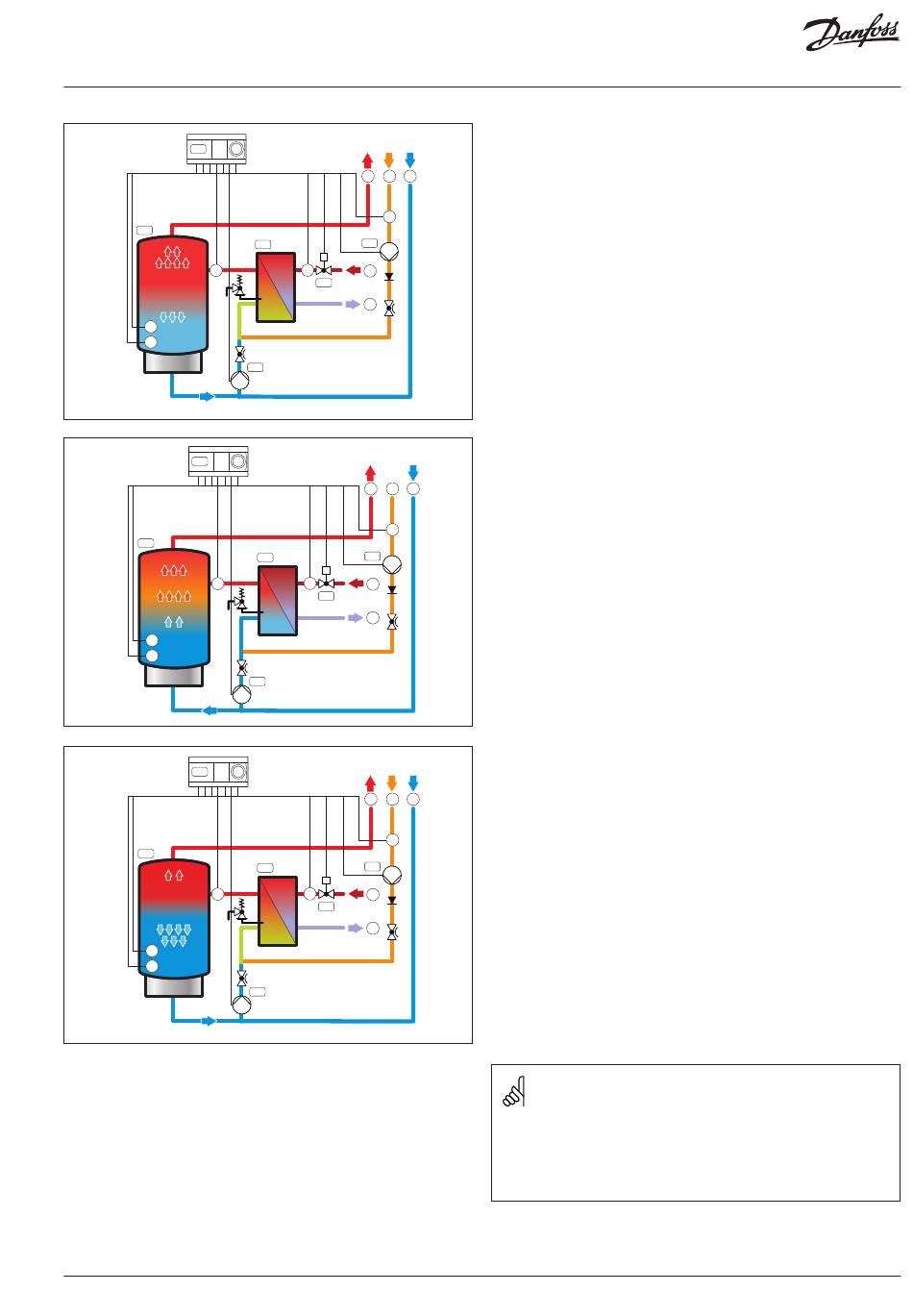

Kleinlastbetrieb (mit Zirkulation)
Im Kleinlastbetrieb strömt das gesamte Kaltwasser über den
Durchflusstrinkwassererwärmer (HEL). Ist die Zapfleistung kleiner
als die am Einstellventil voreingestellte Menge, strömt ein Teil
des Trinkwassers (Zapfmenge) im oberen Speicherbereich als
Kurzschlussstrecke zu den Zapfstellen. Die verbleibende Wassermenge
wird dem Speicher unten wieder entnommen und somit der Speicher
(DTA) weiterhin aufgeladen. Die gesamte Zapfleistung wird nur
durch den Durchflusstrinkwassererwärmer (HEL) abgedeckt und
der Speicher (DTA) nicht entladen.
Spitzenlastbetrieb
Im Spitzenlastbetrieb strömt die voreingestellte Menge Kaltwasser
über den Durchflusstrinkwassererwärmer (HEL) und die restliche
Menge durchströmt den Speicher (DTA) von unten nach oben. Die
Zapfleistung wird durch den Durchflusstrinkwassererwärmer (HEL)
bei gleichzeitiger Entladung des Trinkwasserspeichers (DTA) erbracht.
Wird die Zapfung beendet, erfolgt der Ladebetrieb des Speichers
wie unten beschrieben.
Ladebetrieb (Zapfruhe / Zirkulationsbetrieb)
Erfolgt keine Zapfung wird der Speicher aufgeladen. Die gesamte
Lademenge wird unten dem Speicher (DTA) entnommen und über
den Durchflusstrinkwassererwärmer (HEL) dem Speicher (DTA) oben
wieder zugeführt.
HINWEIS!
Der Betrieb der Anlage mit einer geregelten Heizungspumpe
(HPU) ist nur bei Differenzdruckfreiheit zwischen den Anschlüssen
(4) und (5) möglich.
