Betriebsanleitung

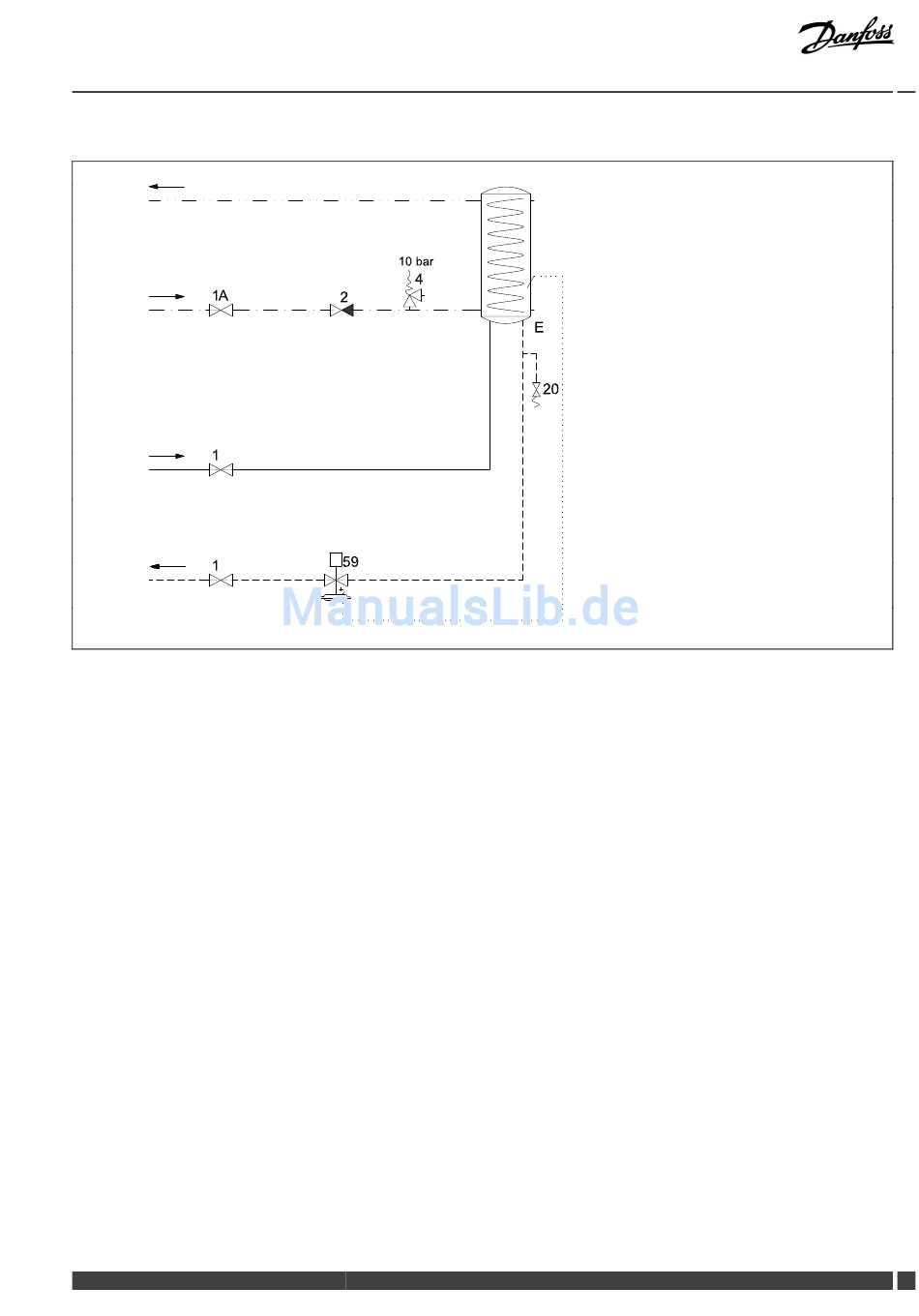

6.4 Schematische Darstellung: Termix AT BTD mit 4 Rohren

TWW
TKW
FW-
Vorlauf
FW-
Rücklauf
Ihr Warmwasserspeicher kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
E
Warmwasserspeicher mit Heizregister
1 Kugelhahn
1A Kugelhahn DVGW
2
Rückschlagventil
TWW:
Trinkwarmwasser
TKW:
Trinkkaltwasser
FW-Vorlauf: Fernwärmevorlauf
FW-Rücklauf: Fernwärmerücklauf

6.4.1 Technische Daten

Technische Daten
Nenndruck:
Max. Vorlauf-Temperatur:
Danfoss District Energy
Termix AT BTD
4
Sicherheitsventil
20 Füll-/Entleerventil
59 Temperaturregelventil mit Durchflussbegrenzung
PN 10
T-max = 95 °C
VI.JV.Y3.23 / LAU40692 DEN-GT 11
