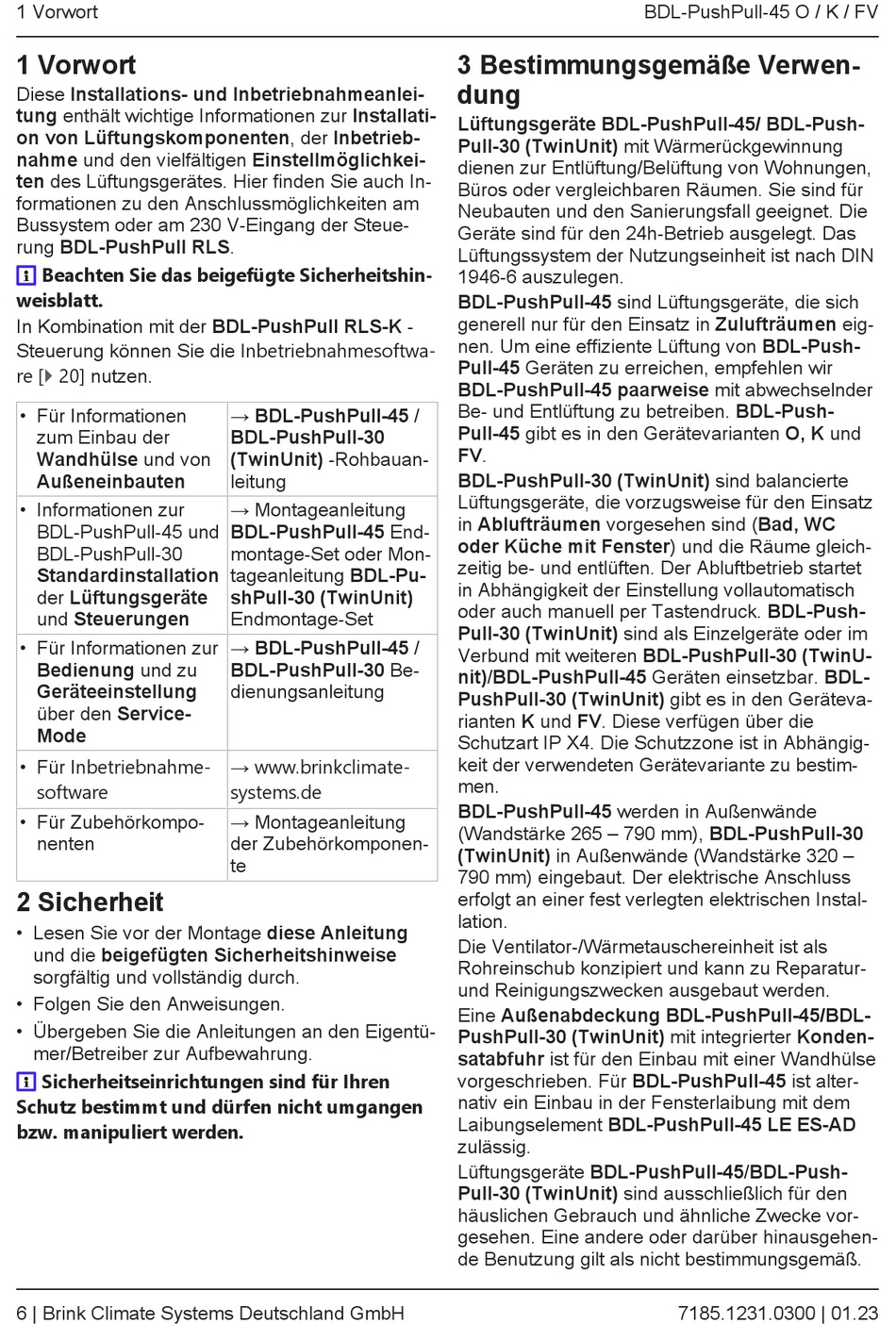

1 Vorwort

1 Vorwort
Diese Installations- und Inbetriebnahmeanlei-
tung enthält wichtige Informationen zur Installati-
on von Lüftungskomponenten, der Inbetrieb-
nahme und den vielfältigen Einstellmöglichkei-
ten des Lüftungsgerätes. Hier finden Sie auch In-
formationen zu den Anschlussmöglichkeiten am
Bussystem oder am 230 V-Eingang der Steue-
rung BDL-PushPull RLS.
Beachten Sie das beigefügte Sicherheitshin-
weisblatt.
In Kombination mit der BDL-PushPull RLS-K -
Steuerung können Sie die Inbetriebnahmesoftwa-
re [} 20] nutzen.
• Für Informationen
zum Einbau der
Wandhülse und von
Außeneinbauten
• Informationen zur
BDL-PushPull-45 und
BDL-PushPull-30
Standardinstallation
der Lüftungsgeräte
und Steuerungen
• Für Informationen zur
Bedienung und zu
Geräteeinstellung
über den Service-
Mode
• Für Inbetriebnahme-
software
• Für Zubehörkompo-
nenten

2 Sicherheit

• Lesen Sie vor der Montage diese Anleitung
und die beigefügten Sicherheitshinweise
sorgfältig und vollständig durch.
• Folgen Sie den Anweisungen.
• Übergeben Sie die Anleitungen an den Eigentü-
mer/Betreiber zur Aufbewahrung.
Sicherheitseinrichtungen sind für Ihren
Schutz bestimmt und dürfen nicht umgangen
bzw. manipuliert werden.
6 | Brink Climate Systems Deutschland GmbH
→ BDL-PushPull-45 /
BDL-PushPull-30
(TwinUnit) -Rohbauan-
leitung
→ Montageanleitung
BDL-PushPull-45 End-
montage-Set oder Mon-
tageanleitung BDL-Pu-
shPull-30 (TwinUnit)
Endmontage-Set
→ BDL-PushPull-45 /
BDL-PushPull-30 Be-
dienungsanleitung
→ www.brinkclimate-
systems.de
→ Montageanleitung
der Zubehörkomponen-
te
3 Bestimmungsgemäße Verwen-
dung
Lüftungsgeräte BDL-PushPull-45/ BDL-Push-
Pull-30 (TwinUnit) mit Wärmerückgewinnung
dienen zur Entlüftung/Belüftung von Wohnungen,
Büros oder vergleichbaren Räumen. Sie sind für
Neubauten und den Sanierungsfall geeignet. Die
Geräte sind für den 24h-Betrieb ausgelegt. Das
Lüftungssystem der Nutzungseinheit ist nach DIN
1946-6 auszulegen.
BDL-PushPull-45 sind Lüftungsgeräte, die sich
generell nur für den Einsatz in Zulufträumen eig-
nen. Um eine effiziente Lüftung von BDL-Push-
Pull-45 Geräten zu erreichen, empfehlen wir
BDL-PushPull-45 paarweise mit abwechselnder
Be- und Entlüftung zu betreiben. BDL-Push-
Pull-45 gibt es in den Gerätevarianten O, K und
FV.
BDL-PushPull-30 (TwinUnit) sind balancierte
Lüftungsgeräte, die vorzugsweise für den Einsatz
in Ablufträumen vorgesehen sind (Bad, WC
oder Küche mit Fenster) und die Räume gleich-
zeitig be- und entlüften. Der Abluftbetrieb startet
in Abhängigkeit der Einstellung vollautomatisch
oder auch manuell per Tastendruck. BDL-Push-
Pull-30 (TwinUnit) sind als Einzelgeräte oder im
Verbund mit weiteren BDL-PushPull-30 (TwinU-
nit)/BDL-PushPull-45 Geräten einsetzbar. BDL-
PushPull-30 (TwinUnit) gibt es in den Geräteva-
rianten K und FV. Diese verfügen über die
Schutzart IP X4. Die Schutzzone ist in Abhängig-
keit der verwendeten Gerätevariante zu bestim-
men.
BDL-PushPull-45 werden in Außenwände
(Wandstärke 265 – 790 mm), BDL-PushPull-30
(TwinUnit) in Außenwände (Wandstärke 320 –
790 mm) eingebaut. Der elektrische Anschluss
erfolgt an einer fest verlegten elektrischen Instal-
lation.
Die Ventilator-/Wärmetauschereinheit ist als
Rohreinschub konzipiert und kann zu Reparatur-
und Reinigungszwecken ausgebaut werden.
Eine Außenabdeckung BDL-PushPull-45/BDL-
PushPull-30 (TwinUnit) mit integrierter Konden-
satabfuhr ist für den Einbau mit einer Wandhülse
vorgeschrieben. Für BDL-PushPull-45 ist alter-
nativ ein Einbau in der Fensterlaibung mit dem
Laibungselement BDL-PushPull-45 LE ES-AD
zulässig.
Lüftungsgeräte BDL-PushPull-45/BDL-Push-
Pull-30 (TwinUnit) sind ausschließlich für den
häuslichen Gebrauch und ähnliche Zwecke vor-
gesehen. Eine andere oder darüber hinausgehen-
de Benutzung gilt als nicht bestimmungsgemäß.
