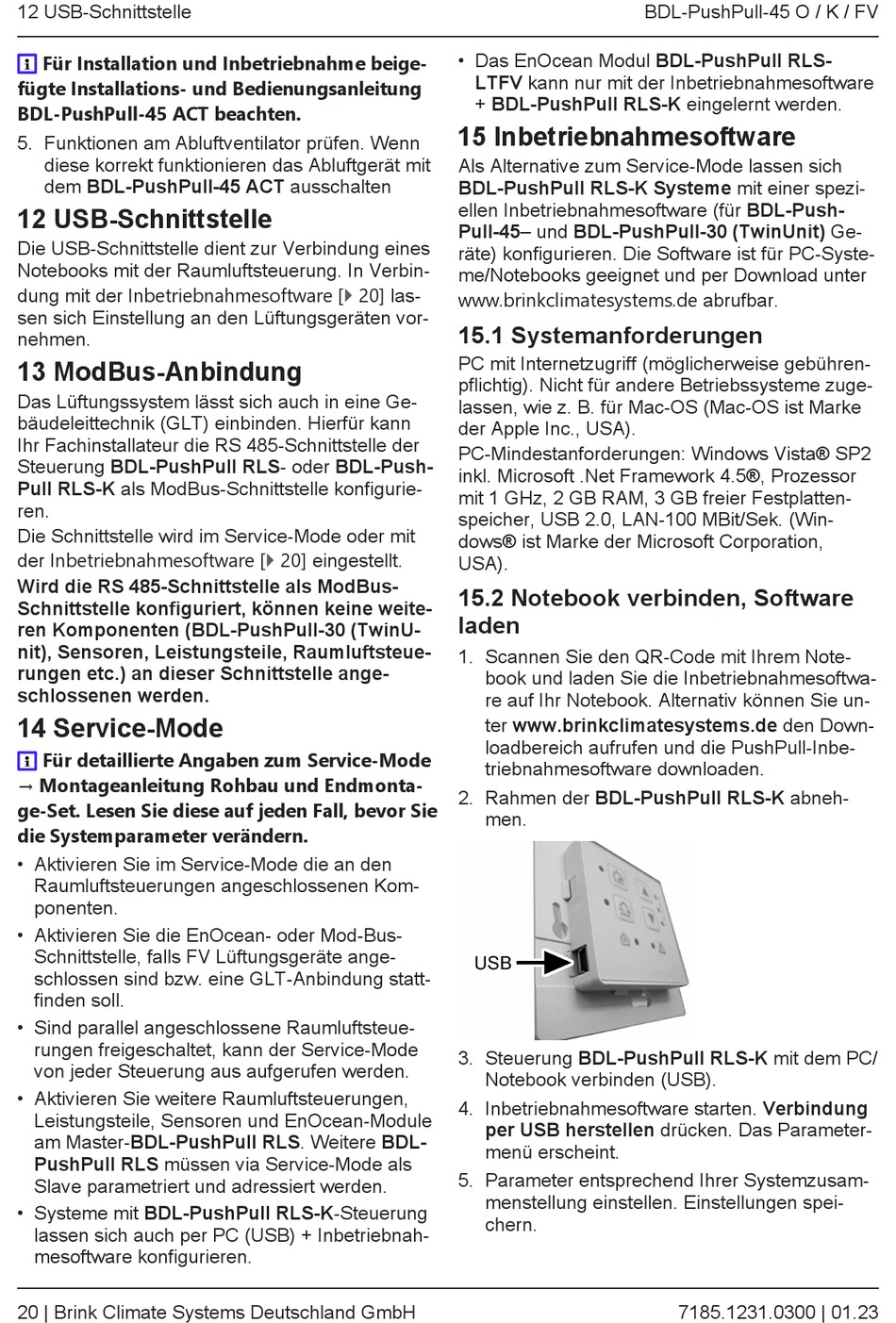

12 USB-Schnittstelle

Für Installation und Inbetriebnahme beige-
fügte Installations- und Bedienungsanleitung
BDL-PushPull-45 ACT beachten.
5. Funktionen am Abluftventilator prüfen. Wenn
diese korrekt funktionieren das Abluftgerät mit
dem BDL-PushPull-45 ACT ausschalten
12 USB-Schnittstelle
Die USB-Schnittstelle dient zur Verbindung eines
Notebooks mit der Raumluftsteuerung. In Verbin-
dung mit der Inbetriebnahmesoftware [} 20] las-
sen sich Einstellung an den Lüftungsgeräten vor-
nehmen.

13 ModBus-Anbindung

Das Lüftungssystem lässt sich auch in eine Ge-
bäudeleittechnik (GLT) einbinden. Hierfür kann
Ihr Fachinstallateur die RS 485-Schnittstelle der
Steuerung BDL-PushPull RLS- oder BDL-Push-
Pull RLS-K als ModBus-Schnittstelle konfigurie-
ren.
Die Schnittstelle wird im Service-Mode oder mit
der Inbetriebnahmesoftware [} 20] eingestellt.
Wird die RS 485-Schnittstelle als ModBus-
Schnittstelle konfiguriert, können keine weite-
ren Komponenten (BDL-PushPull-30 (TwinU-
nit), Sensoren, Leistungsteile, Raumluftsteue-
rungen etc.) an dieser Schnittstelle ange-
schlossenen werden.

14 Service-Mode

Für detaillierte Angaben zum Service-Mode
→ Montageanleitung Rohbau und Endmonta-
ge-Set. Lesen Sie diese auf jeden Fall, bevor Sie
die Systemparameter verändern.
• Aktivieren Sie im Service-Mode die an den
Raumluftsteuerungen angeschlossenen Kom-
ponenten.
• Aktivieren Sie die EnOcean- oder Mod-Bus-
Schnittstelle, falls FV Lüftungsgeräte ange-
schlossen sind bzw. eine GLT-Anbindung statt-
finden soll.
• Sind parallel angeschlossene Raumluftsteue-
rungen freigeschaltet, kann der Service-Mode
von jeder Steuerung aus aufgerufen werden.
• Aktivieren Sie weitere Raumluftsteuerungen,
Leistungsteile, Sensoren und EnOcean-Module
am Master-BDL-PushPull RLS. Weitere BDL-
PushPull RLS müssen via Service-Mode als
Slave parametriert und adressiert werden.
• Systeme mit BDL-PushPull RLS-K-Steuerung
lassen sich auch per PC (USB) + Inbetriebnah-
mesoftware konfigurieren.
20 | Brink Climate Systems Deutschland GmbH
• Das EnOcean Modul BDL-PushPull RLS-
LTFV kann nur mit der Inbetriebnahmesoftware
+ BDL-PushPull RLS-K eingelernt werden.

15 Inbetriebnahmesoftware

Als Alternative zum Service-Mode lassen sich
BDL-PushPull RLS-K Systeme mit einer spezi-
ellen Inbetriebnahmesoftware (für BDL-Push-
Pull-45– und BDL-PushPull-30 (TwinUnit) Ge-
räte) konfigurieren. Die Software ist für PC-Syste-
me/Notebooks geeignet und per Download unter
www.brinkclimatesystems.de abrufbar.

15.1 Systemanforderungen

PC mit Internetzugriff (möglicherweise gebühren-
pflichtig). Nicht für andere Betriebssysteme zuge-
lassen, wie z. B. für Mac-OS (Mac-OS ist Marke
der Apple Inc., USA).
PC-Mindestanforderungen: Windows Vista® SP2
inkl. Microsoft .Net Framework 4.5®, Prozessor
mit 1 GHz, 2 GB RAM, 3 GB freier Festplatten-
speicher, USB 2.0, LAN-100 MBit/Sek. (Win-
dows® ist Marke der Microsoft Corporation,
USA).
15.2 Notebook verbinden, Software
laden
1. Scannen Sie den QR-Code mit Ihrem Note-
book und laden Sie die Inbetriebnahmesoftwa-
re auf Ihr Notebook. Alternativ können Sie un-
ter www.brinkclimatesystems.de den Down-
loadbereich aufrufen und die PushPull-Inbe-
triebnahmesoftware downloaden.
2. Rahmen der BDL-PushPull RLS-K abneh-
men.
3. Steuerung BDL-PushPull RLS-K mit dem PC/
Notebook verbinden (USB).
4. Inbetriebnahmesoftware starten. Verbindung
per USB herstellen drücken. Das Parameter-
menü erscheint.
5. Parameter entsprechend Ihrer Systemzusam-
menstellung einstellen. Einstellungen spei-
chern.
