11 Funkgesteuerter Betrieb
LED
rot
11.2 Einlernbare Funkkomponenten
(EEP)
Funkkomponenten BDL-PushPull-45 / BDL-Pu-
shPull-30 (TwinUnit) müssen das EEP-Protokoll
unterstützen. Kombinierbar sind Funkkomponen-
ten mit unten angegebener EEP.
Typ
Funkschalter BDL-Pu-
shPull RLS-FV, 4-Ka-
nal-Wandsender
Feuchte-/Temperatur-
sensor*
CO2-/Temperatursen-
sor
VOC-/Temperatursen-
sor**
* Für BDL-PushPull-30 (TwinUnit) Geräte nicht
verfügbar.
** Derzeit kein EnOcean-VOC-Sensor verfügbar.
Bei funkgesteuerten Systemen sind bis zu
8 Funksensoren einsetzbar, sofern in Reichwei-
te.
Tipps zum Einlernen
• Funkkomponenten werden direkt am FV-Master
eingelernt (Taste LEARN).
• Jedem Master-Lüftungsgerät des gleichen Typs
kann nur 1 Slave-Gerät zugeordnet werden.
Ausnahme: Bei Systemen von Gerätepaaren
BDL-PushPull-45 FV und BDL-PushPull-30
FV (TwinUnit) ist das zusätzliche Einlernen des
BDL-PushPull-30 FV (TwinUnit) in den BDL-
PushPull-45 Master möglich.
• Der korrekte Betrieb eines Gerätepaares wird
vom Mastergerät überwacht.
• Der Einlernmodus wird nach jedem Speichern
einer Funkkomponente deaktiviert, so dass die-
ser für eine weitere Komponente erneut aufge-
rufen werden muss.
• Erfolgt innerhalb von 120 Sekunden kein Emp-
fang, wird das Einlernen beendet (LED am Lüf-
tungsgerät schaltet aus).
7185.1231.0300 | 01.23
Bedeutung
FV (TwinUnit)) leuchtet
die LED 2x 2 Sekunden
lang.
Filterwechselanzeige
und Störungsmelde-
leuchte.
EEP
F6-02-01
A5-04-01
A5-09-08
A5-09-05
• Einlerntelegramme von nicht unterstützten Ge-
räten werden ignoriert.
11.3 EnOcean-Funkactor BDL-Push-
Pull-45 ACT anlernen
Mit dem EnOcean-Actor BDL-PushPull-45 ACT
lassen sich funkgesteuerte PushPull-Geräte BDL-
PushPull-45 FV mit kabelgebundenen Abluftge-
räten kombinieren.
Der EnOcean-Actor kann als normaler Lichtschal-
ter eingesetzt werden. Mit einem Tastendruck
werden die kabelgebundenen Abluftgeräte einge-
schaltet.
Gleichzeitig wird ein Funktelegramm an das Mas-
tergerät BDL-PushPull-45 FV gesendet. Die
BDL-PushPull-45 FV Geräte (Master + Slave)
sorgen für die benötigte Zuluft an den Abluftgerä-
ten.
Das Anlernen auf das BDL-PushPull-45 FV Ge-
rät (nur Mastergerät) erfolgt gemäß dem Anlernen
eines Sensors.
Durch den Master-Slave Verbund liefern beide
BDL-PushPull-45 FV Geräte bei der Funktion
„Zuluft für Abluftgeräte" jeweils 30 m³/h Zuluft.
Deshalb empfehlen wir den BDL-PushPull-45
ACT nur mit 2x funkgesteuerten Geräten BDL-
PushPull-45 FV zu verwenden. Der Actor muss
nur am Master-Gerät angelernt werden.
BDL-PushPull-45 ACT am Mastergerät BDL-
PushPull-45 FV anlernen
1. BDL-PushPull-45 ACT elektrisch anschließen
→ Montageanleitung Endmontage-Set, An-
hang Anschlusspläne.
2. Funktionen am Abluftventilator prüfen. Wenn
diese korrekt funktionieren das Abluftgerät mit
dem BDL-PushPull-45 ACT ausschalten.
3. BDL-PushPull-45 FV Mastergerät in Anlern-
modus versetzen.

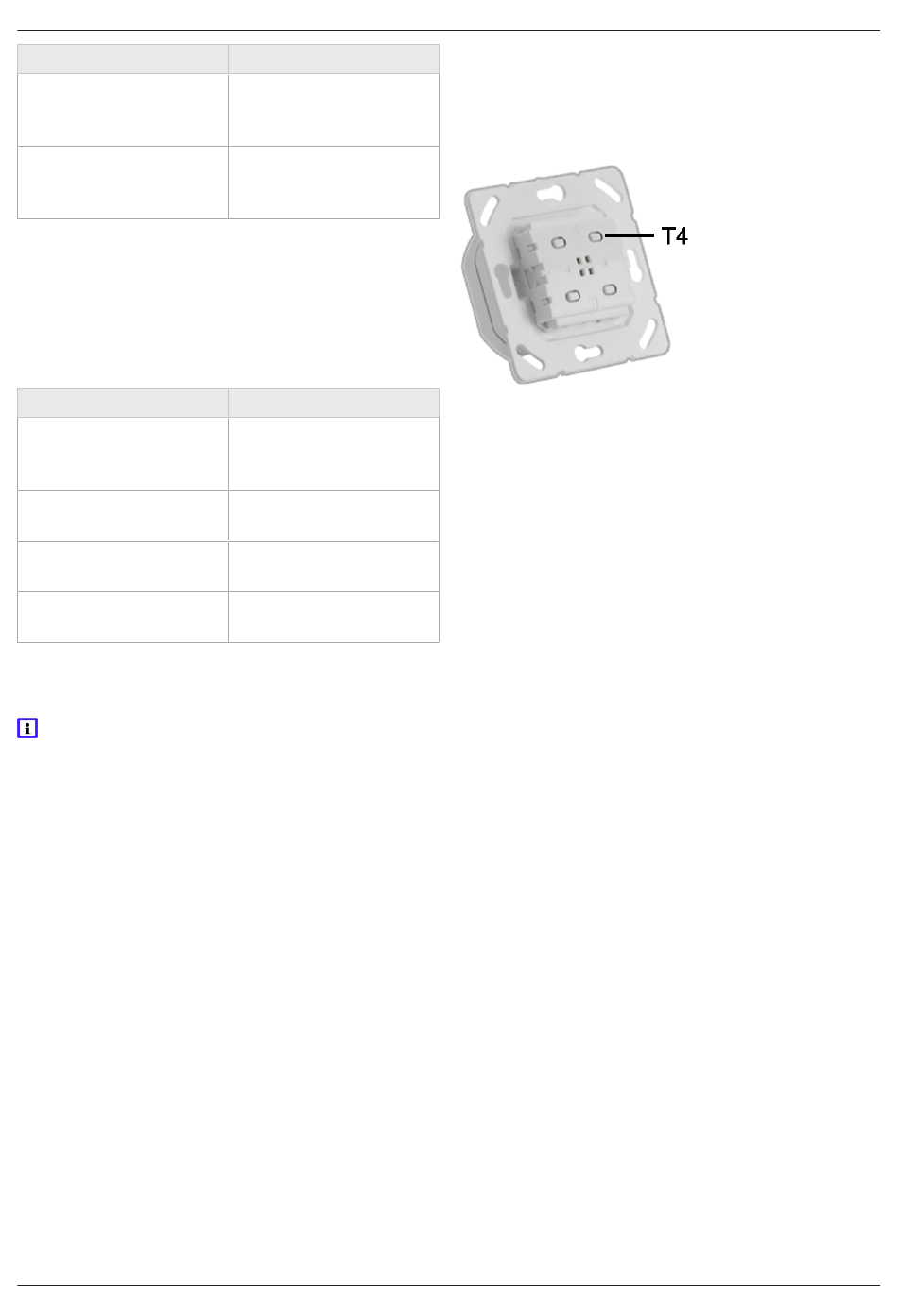

4. Am BDL-PushPull-45 ACT die Taste T4 ein-
mal betätigen. Das Abluftgerät schaltet ein.
Die Geräte sind nun aufeinander angelernt.
