8 Montage

ab Sternpunkt, bis Sternpunkt max. 4 m. Netz-
anschluss und 230 V-Eingang: Typ NYM-J
5G1, 5 mm²
• Abluftbetrieb an BDL-PushPull-30 (TwinUnit)-
Geräten mit bauseitigem Taster.
• Montageorte und -ausführungen für die Lüf-
tungsgeräte so wählen, dass Schallemissionen
gering gehalten werden.
• Vermeiden Sie (wenn möglich):
• Schallbrücken zum Baukörper. Genügend
Abstand zu anderen Fassadenkomponenten
einhalten.
• Disbalancen, die durch unterschiedliche Län-
gen der Steuerleitungen entstehen. Installati-
onsvorgaben bzgl. der Kabellängen und -ty-
pen beachten.
• Fehlerhafte Messwerte bei ungeeignetem Mon-
tageort der Steuerung und externen Sensoren.
Störeinflüsse und direkte Sonneneinstrahlung
vermeiden.
• Bei der Verwendung von mehr als 2 Lüftungs-
geräten empfehlen wir die Raumluftsteuerung
in eine bauseits bereitzustellende Elektronik-
Schalterdose einzubauen. Dies bietet ausrei-
chend Platz für den Anschluss der Leitungen an
der Raumluftsteuerung.
• Leise Umschaltgeräusche beim Drehrichtungs-
wechsel der BDL-PushPull-30 (TwinUnit)-
Ventilatoren. BDL-PushPull-30 (TwinUnit)
nicht in Schlafräumen installieren.
• Laibungselemente BDL-PushPull-45 LE ES-
AD und BDL-PushPull-45 LE VERL nicht mit
BDL-PushPull-30 (TwinUnit)-Geräten kombi-
nierbar.
8 Montage

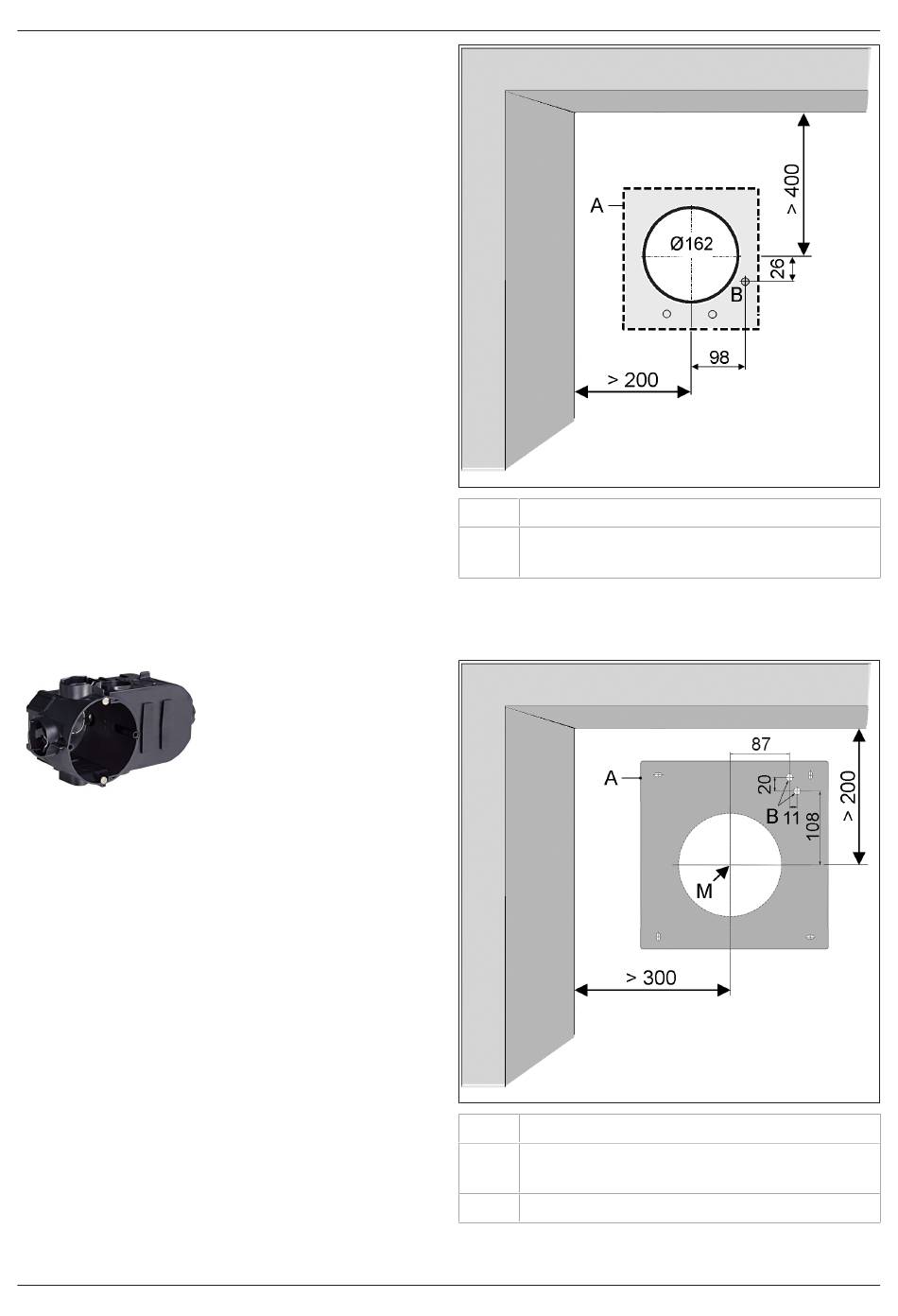

8.1 Wandhülse
8.1.1 Montage der Wandhülse
BDL-PushPull RBH / für BDL-PushPull-45-Ge-
räte
0185.1214.0300 | 11.22
A Umriss Innenabdeckung
B Kabeldurchführung, Position je nach Ge-
rätetyp
BDL-PushPull RBH / für BDL-PushPull-30
(TwinUnit)-Geräte
A Umriss Innenabdeckung
B BDL-PushPull-30 (TwinUnit)-Kabel-
durchführungen
M Mitte Wandhülse
Brink Climate Systems Deutschland GmbH | 9
