8 Montage
8.3 Frontabdeckung

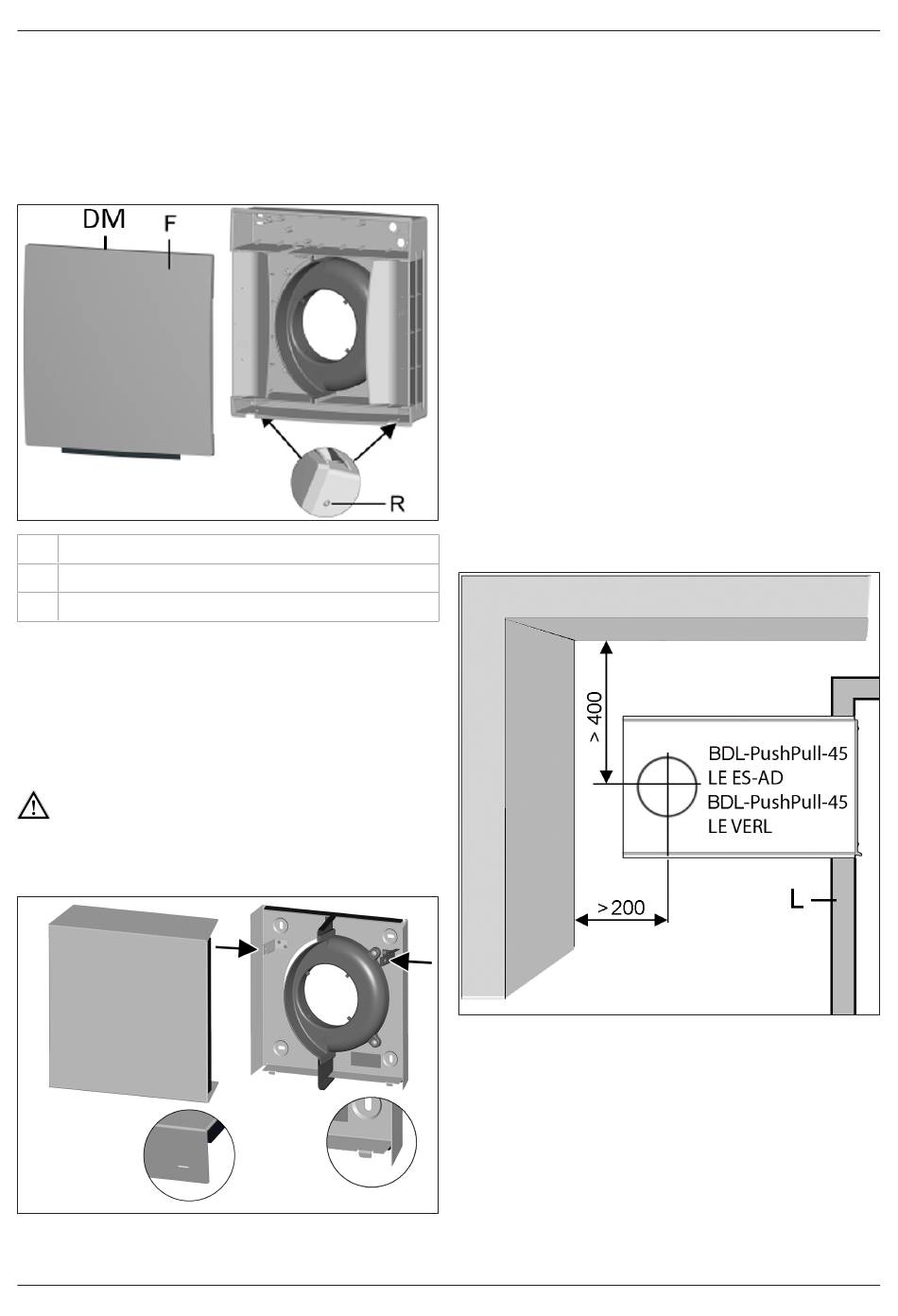

8.3.1 BDL-PushPull-30 AK
ACHTUNG: Fehlluft, falls die Dämmmatte der
Frontabdeckung nicht dicht anliegt. Dämm-
matte muss bündig/dicht am Gehäuserand an-
liegen.
DM Dämmmatte
F
Frontabdeckung
R
Rasthebel
1. Frontabdeckung von oben auf das Gehäuse
setzen und nach unten schwenken.
2. Die Frontabdeckung muss unten an den bei-
den Rasthebeln hörbar einrasten.
8.3.2 BDL-PushPull-30 AE / BDL-PushPull-30
AW / BDL-PushPull-30 AS
VORSICHT Vorsicht beim Umgang mit
scharfkantigen Gehäuseteilen, z.B. bei Edel-
stahl-Außenabdeckungen.
→ Schutzhandschuhe benutzen.
14 | Brink Climate Systems Deutschland GmbH
1. Frontabdeckung von unten auf das Gehäuse
setzen – die beiden Schlitze der Frontabde-
ckung müssen in die Gehäusenasen einras-
ten.
2. Gehäuse nach oben schwenken und seitlich
rechts und links festschrauben (siehe Pfeile).
8.4 Zubehörkomponenten
Steuerleitungen der Lüftungsgeräte, Sensoren
und Zubehörkomponenten in den Leerrohren ver-
legen.
8.5 Geräte mit Ausgleichsrahmen
und Befestigungsblech
Für Montage auf dünnen Wänden → Anleitung
Außenabdeckung.
8.6 Laibungselemente BDL-Push-
Pull-45 LE ES-AD, BDL-PushPull-45
LE VERL und BDL-PushPull-45 LEW
Laibungselemente nicht für BDL-PushPull-30
(TwinUnit)-Geräte geeignet – nur mit BDL-Pu-
shPull-45-Geräten einsetzen.
BDL-PushPull
0185.1214.0300 | 11.22
