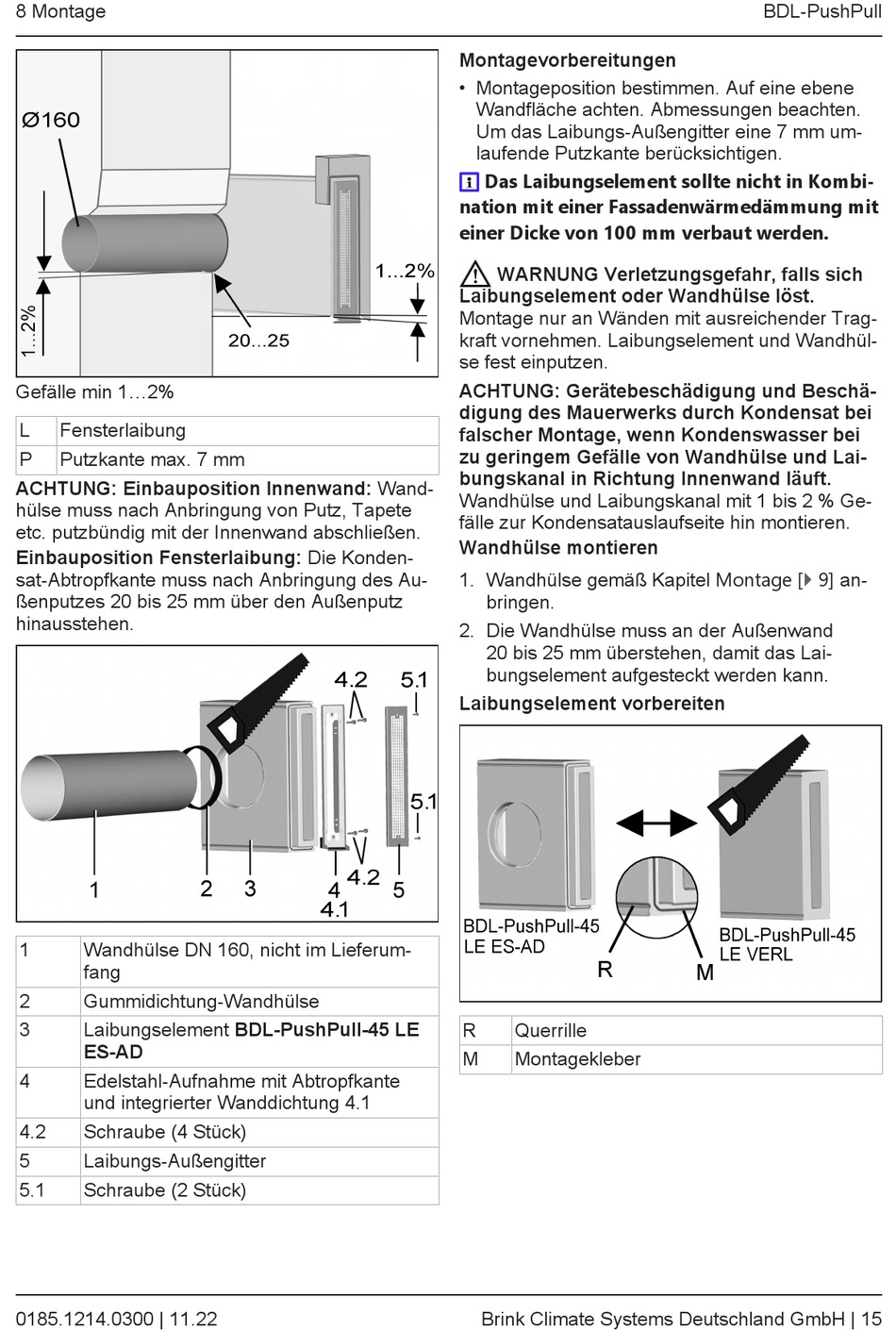

8 Montage
Gefälle min 1...2%
L
Fensterlaibung
P
Putzkante max. 7 mm
ACHTUNG: Einbauposition Innenwand: Wand-
hülse muss nach Anbringung von Putz, Tapete
etc. putzbündig mit der Innenwand abschließen.
Einbauposition Fensterlaibung: Die Konden-
sat-Abtropfkante muss nach Anbringung des Au-
ßenputzes 20 bis 25 mm über den Außenputz
hinausstehen.
1
Wandhülse DN 160, nicht im Lieferum-
fang
2
Gummidichtung-Wandhülse
3
Laibungselement BDL-PushPull-45 LE
ES-AD
4
Edelstahl-Aufnahme mit Abtropfkante
und integrierter Wanddichtung 4.1
4.2
Schraube (4 Stück)
5
Laibungs-Außengitter
5.1
Schraube (2 Stück)
0185.1214.0300 | 11.22
Montagevorbereitungen
• Montageposition bestimmen. Auf eine ebene
Wandfläche achten. Abmessungen beachten.
Um das Laibungs-Außengitter eine 7 mm um-
laufende Putzkante berücksichtigen.
Das Laibungselement sollte nicht in Kombi-
nation mit einer Fassadenwärmedämmung mit
einer Dicke von 100 mm verbaut werden.
WARNUNG Verletzungsgefahr, falls sich
Laibungselement oder Wandhülse löst.
Montage nur an Wänden mit ausreichender Trag-
kraft vornehmen. Laibungselement und Wandhül-
se fest einputzen.
ACHTUNG: Gerätebeschädigung und Beschä-
digung des Mauerwerks durch Kondensat bei
falscher Montage, wenn Kondenswasser bei
zu geringem Gefälle von Wandhülse und Lai-
bungskanal in Richtung Innenwand läuft.
Wandhülse und Laibungskanal mit 1 bis 2 % Ge-
fälle zur Kondensatauslaufseite hin montieren.
Wandhülse montieren
1. Wandhülse gemäß Kapitel Montage [} 9] an-
bringen.
2. Die Wandhülse muss an der Außenwand
20 bis 25 mm überstehen, damit das Lai-
bungselement aufgesteckt werden kann.
Laibungselement vorbereiten
R
Querrille
M
Montagekleber
Brink Climate Systems Deutschland GmbH | 15
