8 Montage

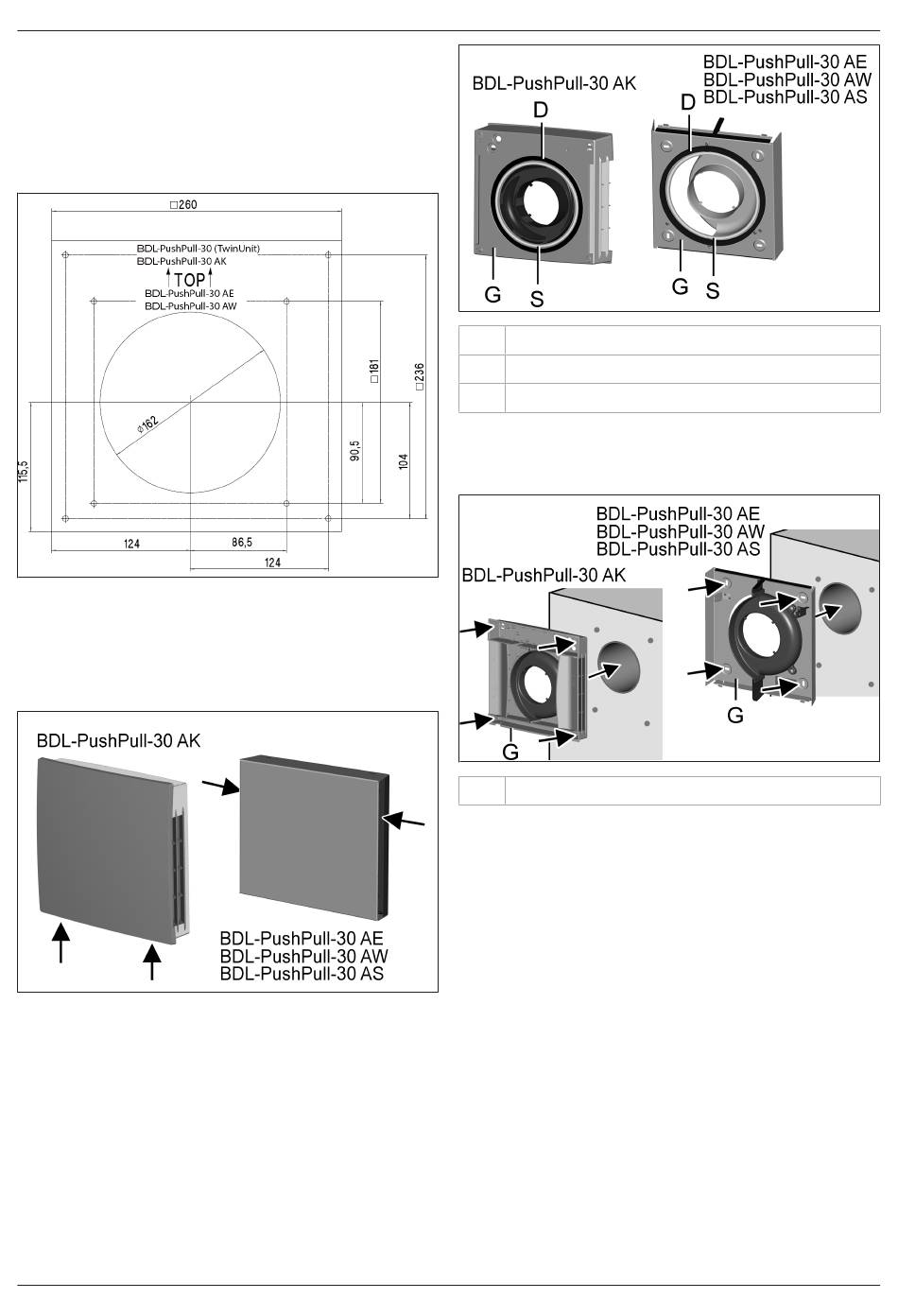

8.2.3 Montage Außenabdeckungen BDL-Push-
Pull-30 AK und BDL-PushPull-30 AE / BDL-Pu-
shPull-30 AW / BDL-PushPull-30 AS
(nach Fertigputz der Außenwand)
Position der Außenabdeckung und Wandhül-
se → Bohrschablone verwenden!
1. Putzschutzdeckel entfernen, Bohrschablone
über die Wandhülse setzen, ausrichten und
Befestigungslöcher markieren. Position TOP
beachten.
2. Löcher bohren und Dübel einsetzen.
3. Frontabdeckung vom Gehäuse abnehmen:
BDL-PushPull-30 AK: Unten auf die beiden
Rasthebel drücken. BDL-PushPull-30 AE /
BDL-PushPull-30 AW / BDL-PushPull-30
AS: Seitlich die beiden Schrauben entfernen.
Dann die Frontabdeckung nach oben abneh-
men.
0185.1214.0300 | 11.22
D
Dichtstreifen
G
Gehäuse
S
Silikonring
4. Auf der wandzugewandten Seite des Gehäu-
ses ringsum der Bohrung einen Silikonring [S]
zur Abdichtung mit der Wand anbringen.
G
Gehäuse
5. Gehäuse mit 4 Schrauben an der Außenwand
festschrauben. Geeignetes Befestigungsmate-
rial ist bauseitig bereitzustellen.
ACHTUNG: Fehlluft, falls Gehäuse nicht dicht
an der Außenwand anliegt. Darauf achten,
dass der rückseitige Silikonring bündig und
dicht an der Außenwand anliegt.
Brink Climate Systems Deutschland GmbH | 13
BDL-PushPull
