9 Weitere Vorgehensweise bei der Endmontage
6. Außenwand-Fassadendämmung an das Lai-
bungselement anpassen.
7. Zweiteiliges-Edelstahlgitter vor Montagearbei-
ten demontieren.
8. Edelstahl-Aufnahme in den Laibungskanal
drücken und mit 4x beiliegenden Edelstahl-
Spaxschrauben vorsichtig verschrauben (nicht
zu fest). Darauf achten, dass die Aufnahme im
unteren Bereich komplett abgedichtet ist.
Wanddichtung schützt bei Leckagen, damit
anfallendes Kondenswasser nicht hinter den
Putz laufen kann.
9. Laibungs-Außengitter erst nach Abschluss der
Putzarbeiten montieren.
Flugrostbildung: Bedingt durch die äußeren
Einflüsse (z. B. schwefeldioxid oder salzhal-
tige Luft, eisenhaltiger Staub usw.) kann
sich am Edelstahl Flugrost ansetzen. Wir
empfehlen die nicht lackierten Edelstahltei-
le vor der Montage gründlich zu reinigen
(Entfernen von Staub und Fingerabdrücken)
und mit etwas Öl (z. B. Edelstahl Pflege-Öl)
einzureiben. Bei der Montage von Außen-
gittern aus Edelstahl ausschließlich Edel-
stahlschrauben verwenden.
9 Weitere Vorgehensweise bei
der Endmontage
9.1 Montagehinweise Unterputzdose
Für die Montage der unten aufgeführten Steue-
rungskomponenten empfehlen wir handelsübliche
Unterputzdosen.
DN 60 mm, Tiefe 66 oder 61 mm für
• Raumluftsteuerung BDL-PushPull RLS
• Raumluftsteuerung BDL-PushPull RLS-K
• Funk-Erweiterungsmodul BDL-PushPull RLS-
LTFV
• Leistungsteil BDL-PushPull RLS-LT
• Feuchtesensor BDL-PushPull RH Sensor ext.
• CO2-Sensor BDL-PushPull CO2 Sensor ext
• VOC-Sensor BDL-PushPull VOC Sensor ext
Bei der Verwendung von mehr als 2 Geräten
empfehlen wir die Raumluftsteuerung in eine
bauseits bereitzustellende Elektronik-Schalter-
dose einzubauen. Diese bietet ausreichend
Platz für den Anschluss der Leitungen an der
Raumluftsteuerung.
0185.1214.0300 | 11.22
9.2 Nach Innenputz- und Malerarbei-
ten
1. Endmontage-Set bestehend aus Ventilatorein-
schub und Innenabdeckung einbauen → dem
Lüftungsgerät beigefügte Montageanleitung
„Endmontage-Set".
2. Raumluftsteuerung, Funkschalter und/oder
Sensoren installieren → Beiblatt der Zubehör-
komponente.
3. Lüftungssystem in Betrieb nehmen und im
Service-Mode oder mit der Inbetriebnahme-
software individuell einstellen.
Für weitere Informationen → Installations-
anleitung.
10 Einbaumaße

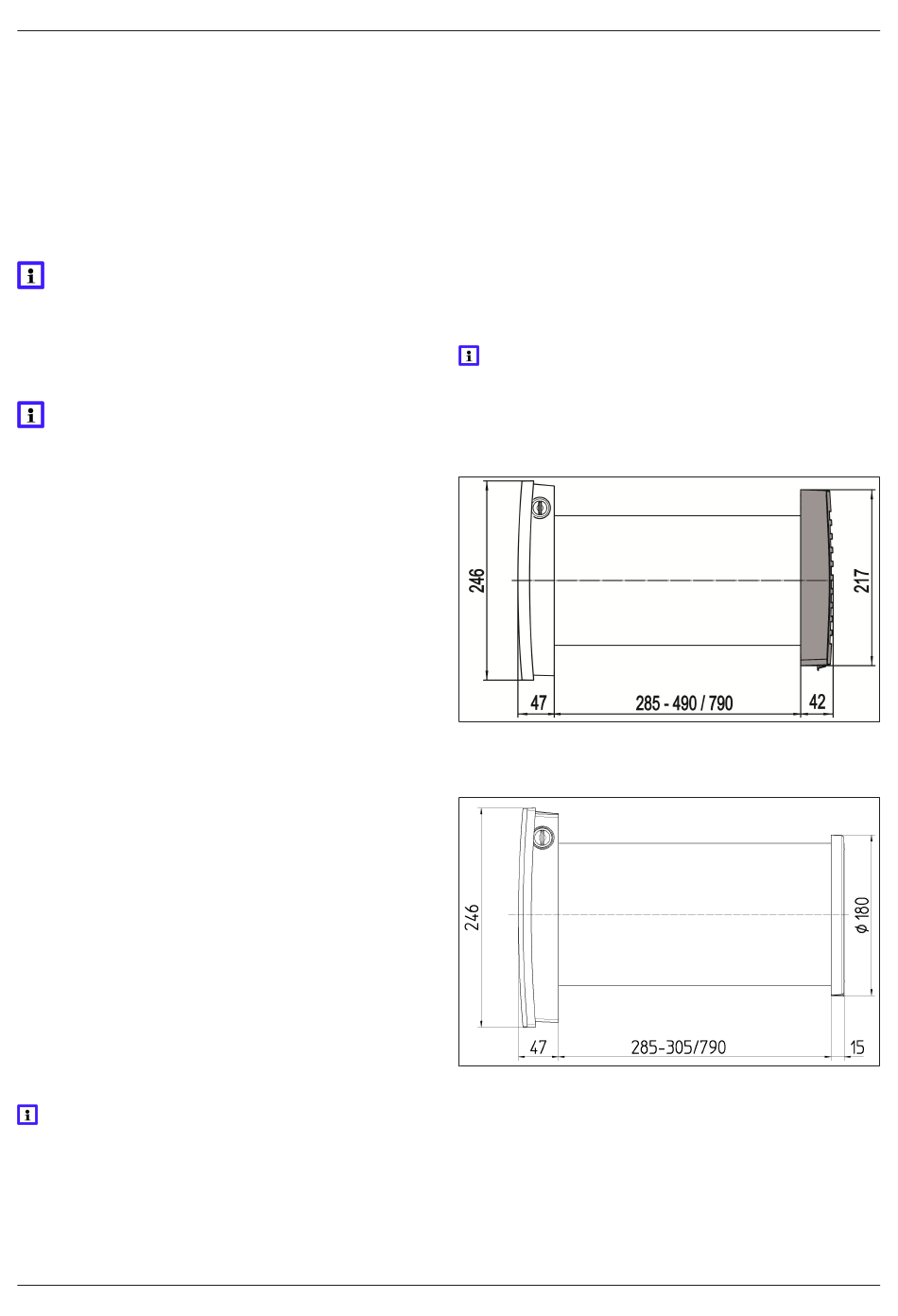

10.1 BDL-PushPull-45 AK
10.2 BDL-PushPull-45 AKR / BDL-Pu-
shPull-45 AKB
