8 Montage

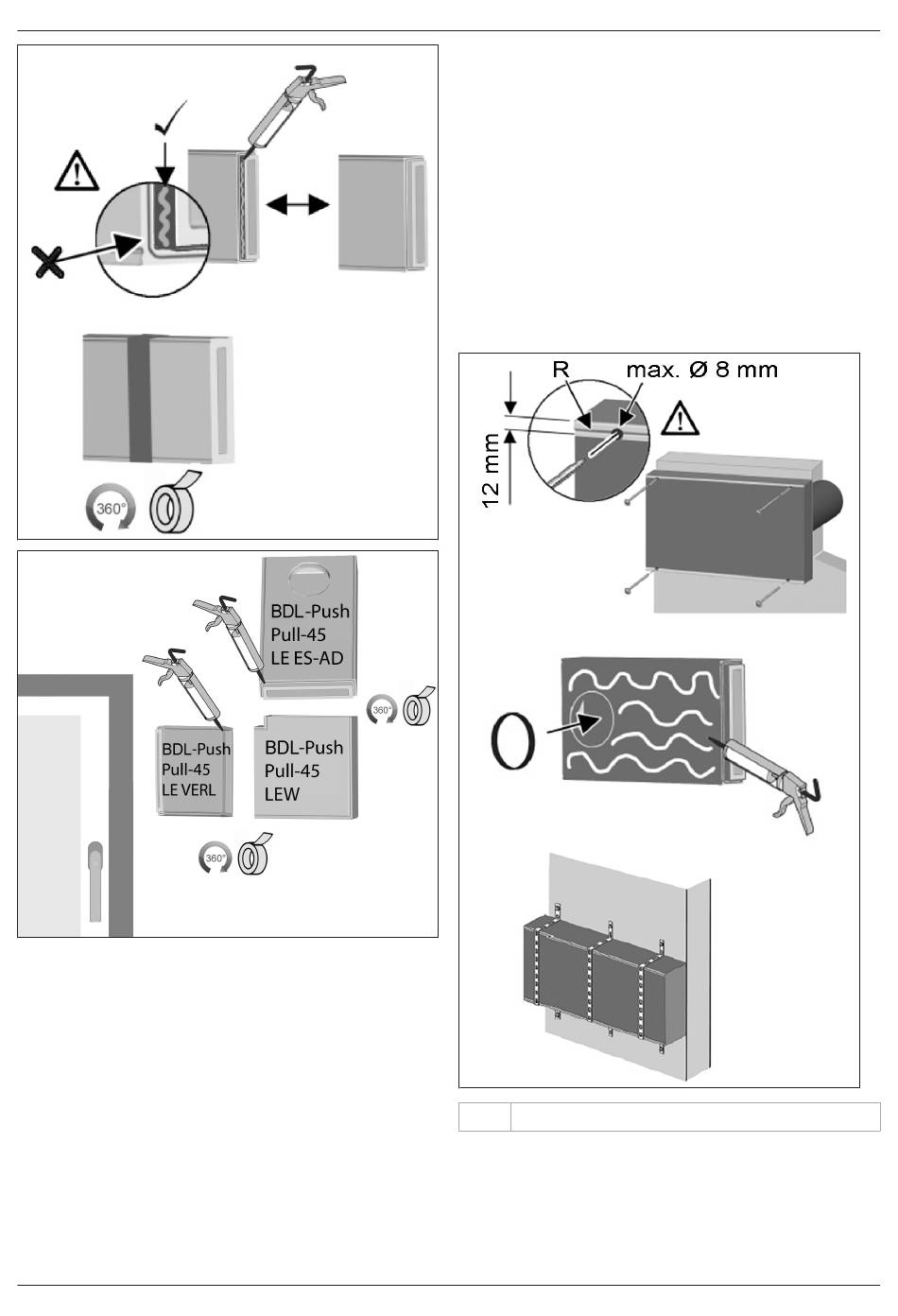

Für Verlängerungen BDL-PushPull-45 LE
VERL oder 90°-Winkelelemente BDL-Push-
Pull-45 LEW: Stirnseitige Nut ringsum mit
Montagekleber versehen. Laibungselement mit
der Verlängerung bzw. dem Winkel verkleben.
Unbedingt die Übergänge ringsum abdichten, z.
B. mit Klebeband. Verlängerung auf das ge-
wünschte Einbaumaß absägen. Auf bündigen Lai-
bungsanschluss am Montageort achten.
Laibungselement und Laibungs-Außengitter
montieren
1. Außenwandseitig Gummidichtung-Wandhülse
auf die überstehende Wandhülse schieben.
16 | Brink Climate Systems Deutschland GmbH
2. Laibungselement bis zum Anschlag auf die
Wandhülse/Gummidichtung schieben. Der Lai-
bungskanal muss plan auf der Wand auflie-
gen. Wandhülse kürzen, falls der Laibungska-
nal von der Wand absteht.
3. Laibungskanal ausrichten und das Gefälle
1 bis 2 % Richtung Fenster sicherstellen.
4. Laibungselement befestigen. ACHTUNG: Ge-
rätebeschädigung bei falscher Verschrau-
bung. Bei direkter Verschraubung mit der
Wand max. Ø 8 mm-Bohrungen exakt in der
Rille anbringen. Auf keinen Fall den Lai-
bungskanal an anderer Stelle anbohren.
R
Querrille
5. Laibungselement an der Wand fixieren (z. B.
mit Montagekleber). Alternativ das Laibungs-
element mit geeigneten Schrauben an die
Wand schrauben oder an 2 bis 3 Positionen
mit einem Lochband umwickeln und mit der
Wand verschrauben.
BDL-PushPull
0185.1214.0300 | 11.22
