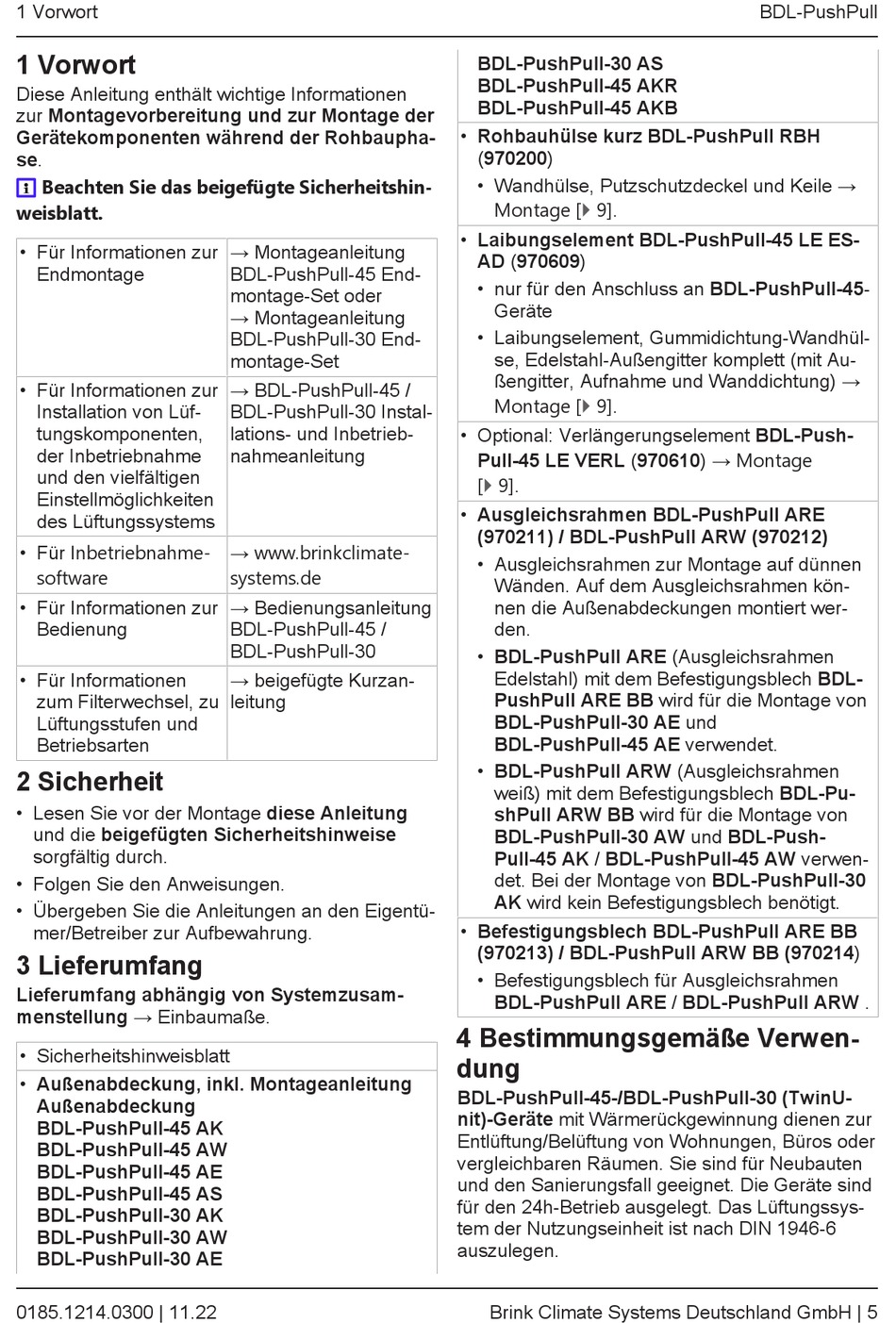

1 Vorwort
1 Vorwort
Diese Anleitung enthält wichtige Informationen
zur Montagevorbereitung und zur Montage der
Gerätekomponenten während der Rohbaupha-
se.
Beachten Sie das beigefügte Sicherheitshin-
weisblatt.
• Für Informationen zur
Endmontage
• Für Informationen zur
Installation von Lüf-
tungskomponenten,
der Inbetriebnahme
und den vielfältigen
Einstellmöglichkeiten
des Lüftungssystems
• Für Inbetriebnahme-
software
• Für Informationen zur
Bedienung
• Für Informationen
zum Filterwechsel, zu
Lüftungsstufen und
Betriebsarten
2 Sicherheit
• Lesen Sie vor der Montage diese Anleitung
und die beigefügten Sicherheitshinweise
sorgfältig durch.
• Folgen Sie den Anweisungen.
• Übergeben Sie die Anleitungen an den Eigentü-
mer/Betreiber zur Aufbewahrung.
3 Lieferumfang
Lieferumfang abhängig von Systemzusam-
menstellung → Einbaumaße.
• Sicherheitshinweisblatt
• Außenabdeckung, inkl. Montageanleitung
Außenabdeckung
BDL-PushPull-45 AK
BDL-PushPull-45 AW
BDL-PushPull-45 AE
BDL-PushPull-45 AS
BDL-PushPull-30 AK
BDL-PushPull-30 AW
BDL-PushPull-30 AE
0185.1214.0300 | 11.22
→ Montageanleitung
BDL-PushPull-45 End-
montage-Set oder
→ Montageanleitung
BDL-PushPull-30 End-
montage-Set
→ BDL-PushPull-45 /
BDL-PushPull-30 Instal-
lations- und Inbetrieb-
nahmeanleitung
→ www.brinkclimate-
systems.de
→ Bedienungsanleitung
BDL-PushPull-45 /
BDL-PushPull-30
→ beigefügte Kurzan-
leitung
BDL-PushPull-30 AS
BDL-PushPull-45 AKR
BDL-PushPull-45 AKB
• Rohbauhülse kurz BDL-PushPull RBH
(970200)
• Wandhülse, Putzschutzdeckel und Keile →
Montage [} 9].
• Laibungselement BDL-PushPull-45 LE ES-
AD (970609)
• nur für den Anschluss an BDL-PushPull-45-
Geräte
• Laibungselement, Gummidichtung-Wandhül-
se, Edelstahl-Außengitter komplett (mit Au-
ßengitter, Aufnahme und Wanddichtung) →
Montage [} 9].
• Optional: Verlängerungselement BDL-Push-
Pull-45 LE VERL (970610) → Montage
[} 9].
• Ausgleichsrahmen BDL-PushPull ARE
(970211) / BDL-PushPull ARW (970212)
• Ausgleichsrahmen zur Montage auf dünnen
Wänden. Auf dem Ausgleichsrahmen kön-
nen die Außenabdeckungen montiert wer-
den.
• BDL-PushPull ARE (Ausgleichsrahmen
Edelstahl) mit dem Befestigungsblech BDL-
PushPull ARE BB wird für die Montage von
BDL-PushPull-30 AE und
BDL-PushPull-45 AE verwendet.
• BDL-PushPull ARW (Ausgleichsrahmen
weiß) mit dem Befestigungsblech BDL-Pu-
shPull ARW BB wird für die Montage von
BDL-PushPull-30 AW und BDL-Push-
Pull-45 AK / BDL-PushPull-45 AW verwen-
det. Bei der Montage von BDL-PushPull-30
AK wird kein Befestigungsblech benötigt.
• Befestigungsblech BDL-PushPull ARE BB
(970213) / BDL-PushPull ARW BB (970214)
• Befestigungsblech für Ausgleichsrahmen
BDL-PushPull ARE / BDL-PushPull ARW .
4 Bestimmungsgemäße Verwen-
dung
BDL-PushPull-45-/BDL-PushPull-30 (TwinU-
nit)-Geräte mit Wärmerückgewinnung dienen zur
Entlüftung/Belüftung von Wohnungen, Büros oder
vergleichbaren Räumen. Sie sind für Neubauten
und den Sanierungsfall geeignet. Die Geräte sind
für den 24h-Betrieb ausgelegt. Das Lüftungssys-
tem der Nutzungseinheit ist nach DIN 1946-6
auszulegen.
Brink Climate Systems Deutschland GmbH | 5
BDL-PushPull
