8 Montage
8.1.2 Positionierung der Wandhülse
ACHTUNG
Einbauposition Innenwand: Wandhülse muss
nach Anbringung von Putz, Tapete etc. putzbün-
dig mit der Innenwand abschließen.
Einbauposition Außenwand: Wandhülse muss
nach Anbringung des Außenputzes über den Au-
ßenputz hinausstehen. Nachfolgende Wandhül-
sen-Überstände zur Außenwand beachten! Der
Überstand wird als Abtropfkante innerhalb der
Außenabdeckung benötigt.
Vorgeschriebener
Wandhülsen-Über-
stand für BDL-Push-
Pull RBH,
BDL-PushPull-45 AK
BDL-PushPull-45 AE
BDL-PushPull-45 AW
BDL-PushPull-45 AS
BDL-PushPull-45 AKR
BDL-PushPull-45 AKB
BDL-PushPull-45 LE
ES-AD
BDL-PushPull-30 AK
BDL-PushPull-30 AE
BDL-PushPull-30 AW
BDL-PushPull-30 AS
BDL-PushPull ARE
BDL-PushPull ARW
10 | Brink Climate Systems Deutschland GmbH
Wandstärke W
W + 10...15 mm
W + 0...4 mm
W + 20...25 mm
W + 5...10 mm
W + Tiefe der BDL-Pu-
shPull-30 AE / BDL-
PushPull-30 AW
+ 5...10 mm

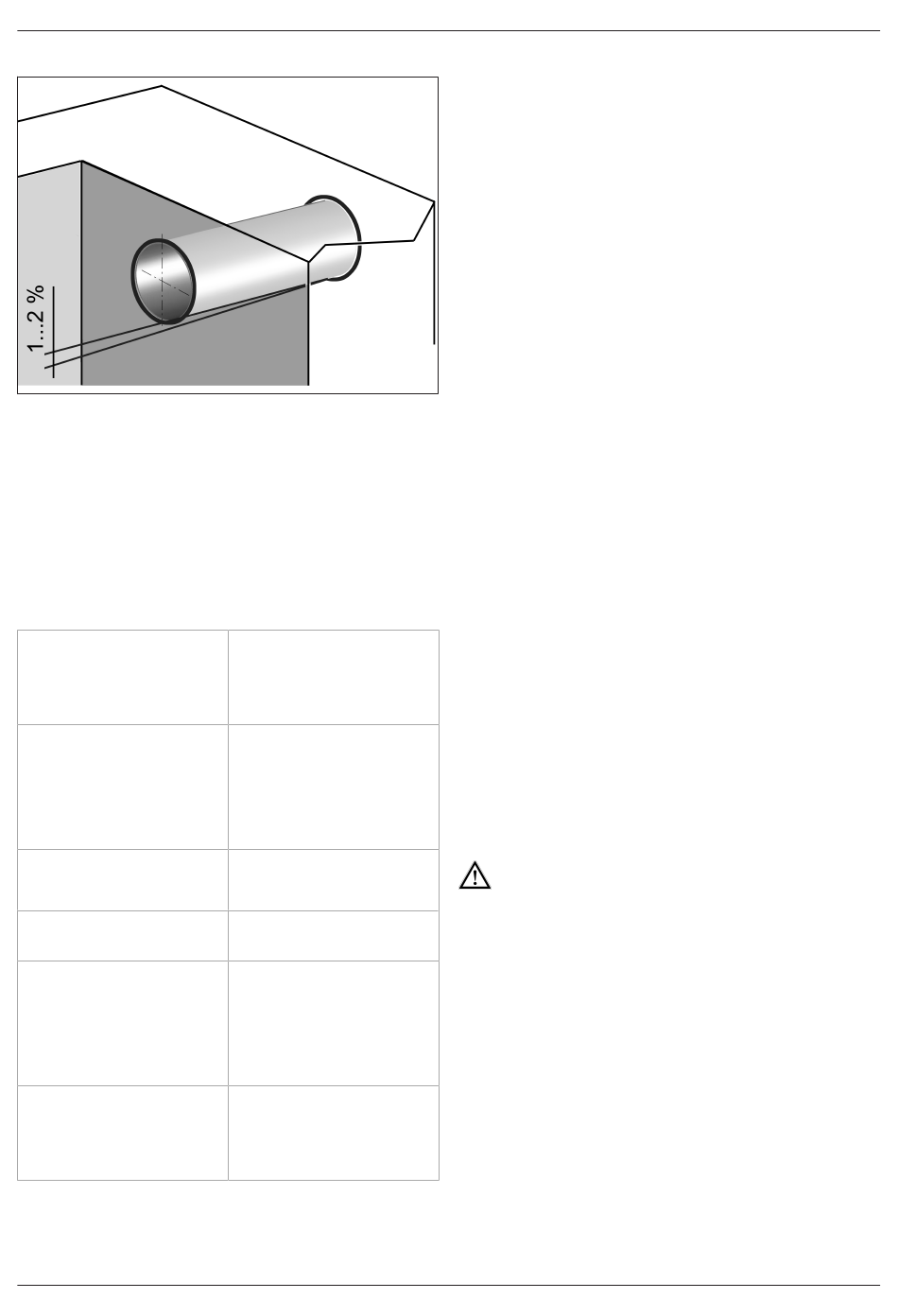

8.1.3 Einbau der Wandhülse
ACHTUNG: Gerätebeschädigung und Beschä-
digung des Mauerwerks durch Kondensat bei
falscher Montage, wenn Kondenswasser bei
zu geringem Gefälle der Kernbohrung in Rich-
tung Innenwand läuft. Wandhülse mit 1...2 %
Gefälle zur Außenwand hin montieren, damit
eventuell anfallendes Kondenswasser nach
außen abtropfen kann. Wandhülsen-Über-
stand zur Außenwand beachten!
1. Montageort(e) bestimmen. Einbaumaße und
Mindestabstände zur Wand und Decke beach-
ten. Leerrohr/Kabeldurchführung anbringen.
2. Kernloch bohren. Gefälle von 1 bis 2 %
Richtung Außenwand einhalten. Empfehlung:
DN 182 bohren und die DN 160-Wandhülse
mit Styroporkeilen auf 1 bis 2 % Gefälle aus-
richten.
3. Wandhülse kürzen. Wandhülsen-Überstand
zur Außenwand beachten! Angaben für Innen-
und Außenwand fertig verputzt.
4. Wandhülse beidseitig entgraten.
5. Wandhülse in das Kernloch einsetzen, so
dass diese an der Außenwand übersteht.
Wandhülsen-Überstand zur Außenwand be-
achten!
6. Wandhülse mit mitgelieferten Putzschutzde-
ckeln beidseitig verschließen.
7. Bei einer DN 162-Kernbohrung die Wandhülse
mit Montagekleber in der Kernbohrung fixie-
ren.
8. Bei einer DN 182-Kernbohrung die Wandhülse
ausrichten und mit beigefügten Keilen innen
und außen fixieren.
VORSICHT Vorsicht beim Umgang mit
Bauschaum.
Schutzhandschuhe und Augenschutz benutzen.
9. Bei einer DN 182-Kernbohrung Wandhülse
und Keile mit nicht drückendem bzw. spreiz-
freiem Bauschaum fixieren. Überstehenden
Bauschaum und Keile wandbündig abschnei-
den.
10.Bei Wänden auf Holzkonstruktionen die
Schnittstellen zur Holzkonstruktion zusätzlich
abdichten. In diesen Bereichen Dichtungsstrei-
fen auf die Wandhülse kleben. Geeignetes
Dichtungsmaterial ist bauseitig bereitzustellen.
BDL-PushPull
0185.1214.0300 | 11.22
