Anleitung | APP 21-46 Pumpen
die Messung und sichern beide Kupplun
gen mit den richtigen Drehmomente auf
die Verriegelungsschrauben (siehe
Kupplung Betrieb & Montageanleitung ) .
7 .

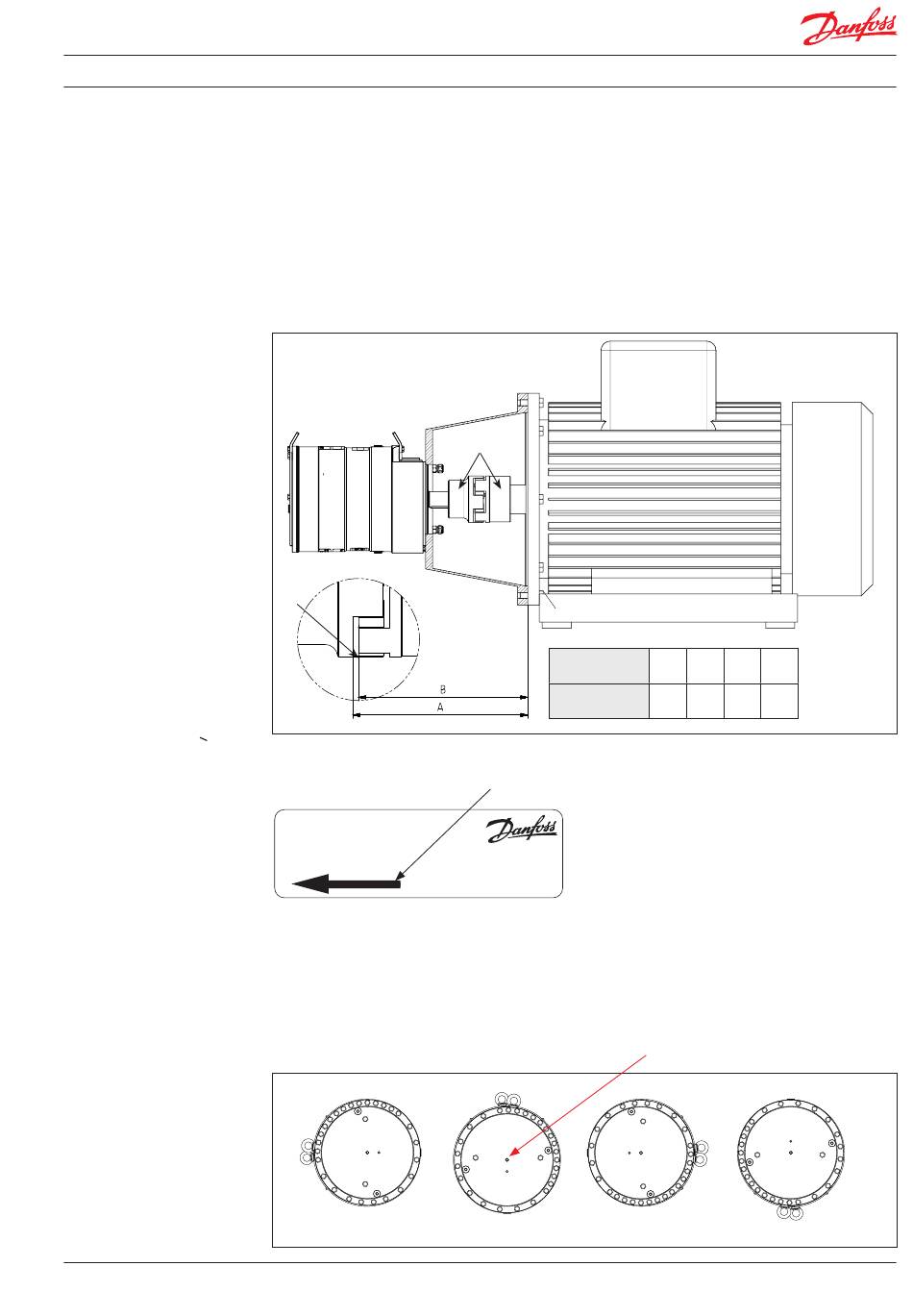

Montieren Sie den elastischen Zahnkranz
und montieren Sie die Kupplungsglocke /
Pumpe am Motor . Nach der Montage muss
es möglich sein, die elastische Zahnkranz
3-5mm (0,12-0,2 Zoll) bewegen axial "C" .
Die Prüfung kann durch das
Inspektionsloch der Kupplungsglocke
erfolgen . Die Flanschschrauben mit dem
richtigen Drehmoment sicher stellen .
1:
Schrauben: Drehmoment 100 Nm ±10 Nm
2:
Muttern: Drehmoment 40 Nm ±4 Nm
3:
Drehmoment siehe Tabelle unten
C
3.2 Drehrichtung
Die Drehrichtung wird durch einen Pfeil auf der
Kennzeichnung der Pumpe angezeigt .
PUMP
Type
APP 38
Code no. 180BXXXX
Serial no. XXXXXXXX-XXX
3.3 Orientierung
3 .3 Orientierung
Die Pumpe kann in jeder beliebigen horizontalen
Einbaulage montiert werden . Eine vertikale
Einbaulage ist nur möglich, wenn die Pumpe so
montiert wird, dass die Welle nach oben zeigt .
3.4 Schutz vor zu hohem Druck
Die Pumpe sollte durch ein Sicherheitsventil oder
ein Überdruckventil vor zu hohem Druck
geschützt werden .
180R9407 | AQ274347577038de-000901 | IOM APP 21-46 Pumps | 12.2021
Wenn eine alternative Montageart gewünscht
wird, wenden Sie sich bitte an Danfoss High
Pressure Pumps .
Ordnungsgemäße Toleranzen auswählen, um
eine einfache Montage der elastischen Kupplung
ohne Werkzeuge zu garantieren .
Bitte die empfohlenen Längentoleranzen der
ausgewählten Kupplung einhalten, da eine auf
die Pumpe wirkende Axiallast zu
Beschädigungen der Pumpe führt .
("C" finden Sie auf der Zeichnung unten) .
1
3
2
2
1
Gewinde-
grösse
Drehmoment
(Nm)
Das Ventil sollte so nah wie möglich an der
Pumpe platziert werden .
Die Öffnungseigenschaften des Ventils dürfen
nicht zu Spitzendrücken von mehr als 100 barg
(1450 psig) führen .
Wir empfehlen die Verwendung flexibler
MADE IN DENMARK
Weichschläuche sowohl in den Einlass- als auch
in den Auslassleitungen .
Danfoss A/S, 6430 Nordborg, Denmark
3.5 Fundament
Um Streustromkorrosion zu vermeiden, empfe-
hlen wir die Erdung der Pumpe und aller anderen
Teile des Systems . Alle Teile im System müssen
über ein elektrisches Potentialausgleich auf
einen einzigen Referenzpunkt (Erdungspunkt)
verfügen . Es wird empfohlen, dass der elek-
trische Widerstand im Erdungskabel gleich oder
unter 0,25 Ω zum Erdungspunkt hin liegt .
M5
M6
M8
M10
2
4 .8
10
17
43
