Anleitung | APP 21-46 Pumpen
3.
Aufbau der
Pumpeneinheit
3-5 mm
0.12-0.20 inch
D
42
2.3 Reversible Pumpen
Wenn am Austritt der Pumpen ein hoher Druck
herrscht und der elektrische Motor nicht
eingeschaltet ist, drehen sich die Pumpen
rückwärts . Sofern der Druck am Eintritt nicht den
maximalen Druck (10 barg/145 psig) überschre-
itet, werden die Pumpen dadurch nicht
beschädigt .
Wenn in der Einlassleitung ein Rückschlagventil
montiert wird, ist auch ein Niederdruck-Sicher-
heitsventil erforderlich .
Alternativ kann ein Hochdruck-Rückschlagventil
in der Druckleitung der Pumpe eingebaut
werden, damit verhindert wird, dass die Pumpe
die Drehrichtung verändert .
Durch den gestrichelten Teil des Aufbaus wird
sichergestellt, dass der Eingangsdruck 10 barg
(145 psig) nicht überschreitet, wenn ein
Rückschlagventil in der Einlassleitung montiert
wird .
Um das Risiko der Kavitation zu vermeiden, muss
der Eingangsdruck an der Pumpe Min . 3 barg
(43 psig) sein . Die Einlassleitung muß korrekt
angespannt werden, da möglicher Lufteintritt
Kavitation verursachen wird .
2.4 Allgemeine Hinweise
Filtration
Eine gute Filtration ist entscheidend für eine
lange und störungsfreie Lebensdauer der
3.1 Montage
1 .
Montieren Sie die Kupplung bündig oder
maximal 1 mm von der Pumpenwelle Ende
ausgeglichen . Achten Sie darauf, einen
Luftspalt zwischen Kupplung und die
Pumpenflansch von 3-5 mm (0 . 1 2-0 .2 inch) .
2 .
Montieren Sie das Glockengehäuse an der
Pumpe . Sichere Muttern mit dem richtigen
Drehmoment .
3 .
Messen Sie die längste Strecke "A" von der
Oberseite des Kupplungsglocke bis zu den
Knopf der Kupplungsklaue .
180R9407 | AQ274347577038de-000901 | IOM APP 21-46 Pumps | 12.2021
Pumpe . Da Wasser eine sehr niedrige Viskosität
hat, sind die APP Pumpen mit sehr engen
Zwischenraum konstruiert , um interne Leckagen
zu steuern und Komponentenleistung zu
verbessern . Deshalb ist es wichtig, dass der
Einlasswasser richtig gefiltert wird, um den
Verschleiß der Pumpe zu minimieren .
Der Hauptfilter muss bei 10 μm abs; eine
Filtrationseffizienz von 99,98% aufweisen . W ir
empfehlen 10 μm abs . bewertet Präzision
Tiefenfilterpatronen zu verwenden β10 ≥ 5000
(äquivalent zu einem Filtrationswirkungsgrad
von 99,98%) . Beutelfilter und Schnurwundfilter-
patronen haben in der Regel nur 50% Abscheide-
grad . Dies bedeutet, dass für jede 100 .000
Teilchen den Filter erreicht, 50 .000 Teilchen
werden durchlaufen zum verglich mit nur 20
Teilchen in einem Filter mit einem Wirkungsgrad
von 99,98% .
Weitere Informationen über Filtration, bitte
sehen Sie die Publikation "Filtration" (521B1009) .
Überwachung
Es wird empfohlen, die folgenden Bedingungen
kontinuierlich zu überwachen:
•
Verschmutzung des Filters
•
Druck (Ein- und Austrittsseite der Pump

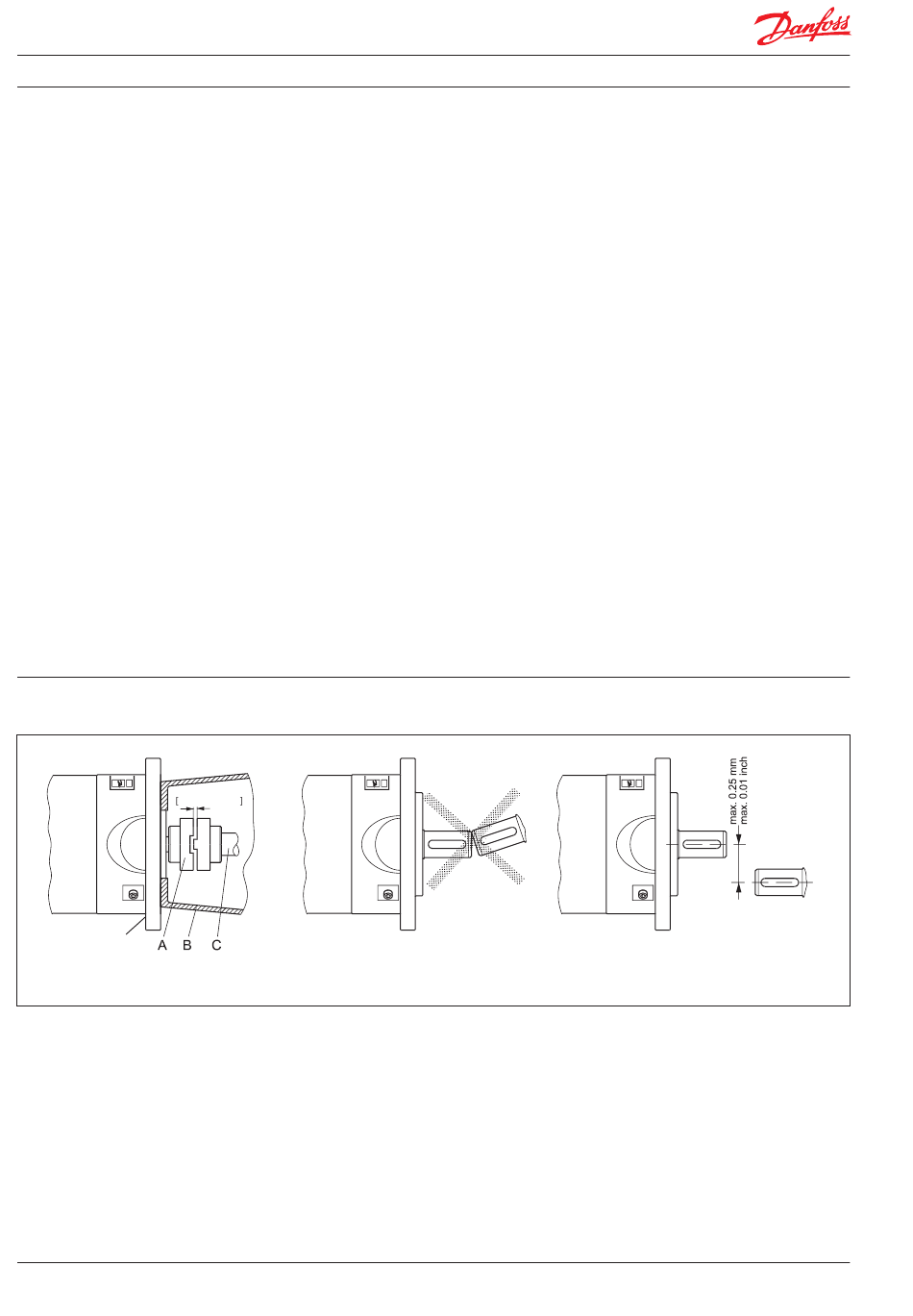

A: Elastische Kupplung
B: Glockengehäuse
C: Motorwelle
D: Pumpenflansch
4 .
Montieren Sie die Kupplung auf der
Motorwelle . Stellen Sie sicher, dass die
Kupplung und der Motorflansch nicht
miteinander in Kontakt kommen .
5 .
Messen Sie von Motorflansch an die Spitze
der Kupplung . Dieser Messung "B" soll 3-5
mm (0 . 1 2-0 .2 Zoll) kürzer als die Messung
"A" .
("A" und "B" finden Sie auf der nächsten
Seite) .
6 .
Beziehungsweise einstellen, überprüfen Sie
