Anleitung | APP 21-46 Pumpen
Beschreibung APP 21 - APP 46
E Parallel key, mm 12 × 8 × 70
DIN 6885
in
0 .47 × 0 .31 × 2 .76
F Entlüftung G ¼", Hexagon AF = 6 mm
I Einlassanschluss M60 x 1 .5; depth 24 mm
O Auslassanschluss M60 x 1 .5; depth 24 mm
Montageflansch
ISO 3019-2 180B4TW
Für weitere Details zum Zubehör,
Bitte wenden Sie sich an Danfoss Hochdruckpumpen .
Mögliche Erweiterung siehe nächste Seite .
44

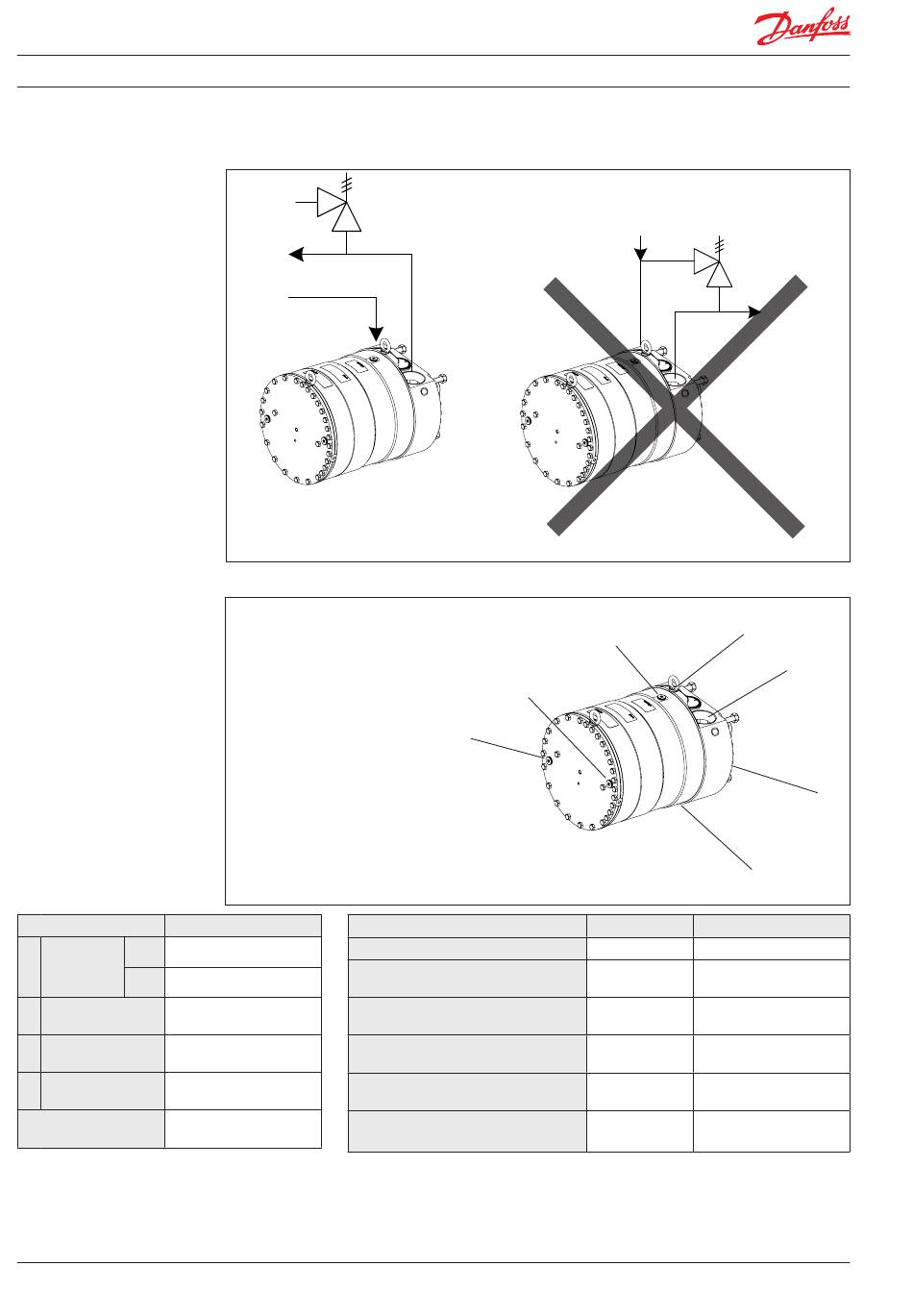

Der Ventilausgang darf nicht direkt an der Pumpe Saugleitung angeschlossen werden. Es
muß direkt mit dem Drain verbunden werden.
Einlass
3.6 Anschlüsse
I: Einlass
O: Auslass
C: Entlüftung
D: Parallel key
Zubehör
3" Einlassschlauch-Kit
2" Auslassschlauch-Kit
APP 21-38
21/2" Auslassschlauch-Kit
APP 46
21/2" Einlassanschluss
APP 21-24
3" Einlassanschluss
APP 21-46
Rückschlagventil (Auslass)
Super Duplex APP 21-46
180R9407 | AQ274347577038de-000901 | IOM APP 21-46 Pumps | 12.2021
Einlass
Auslass
C
C
Typ
3" Victaulic
21/2" Victaulic
21/2"Victaulic
2½" Victaulic
3" Victaulic
2½" Victaulic
(OD 73 mm)
I
C
C
Bestellnummer
180Z0144 2 .00 m [79"]
180Z0263 1 .78 m [70"]
180Z0280 1 .00 m [39 .4"]
180Z0618 1 .00 m [39 .4"]
180Z0619 1 .78 m [70"]
180B3206
180B3208
180H0055
Auslass
O
D
