2.
Systemaufbau
Über den Aufbau des Systems muss sicherges-
tellt werden, dass sich die Pumpe bei einem
Stillstand nicht selbst entleeren kann .
Der Eingangsdruck der Pumpe darf nie größer
sein als der Ausgangsdruck . Dies kann vor allem
beim Betrieb mit Vordruckpumpe - oder offenen
Systemen mit einer direkten Wasserversorgung
auftreten .
2.1 Offene Systeme mit direkten
Wasserversorgung
Die Pumpe wird mit Wasser direkt aus dem
Wasserversorgung oder von einer
Zusatzpumpe versorgt .
Der Eingangsdruck für APP 21-38 muss je nach
Geschwindigkeit mindestens 2 barg (29 psig) und
3,5 barg (50,8 psig) für den APP 46 sein . Es darf 5
barg (72,5 psig) kontinuierlich nicht überschreiten .
Um die Pumpe vor Beschädigungen durch
Hochdruckspitzen zu schützen, falls die Pumpe
stoppt Vorübergehend ist es erforderlich, ein
iederdruck-Überdruckventil an der Einlassleitung
zu montieren .

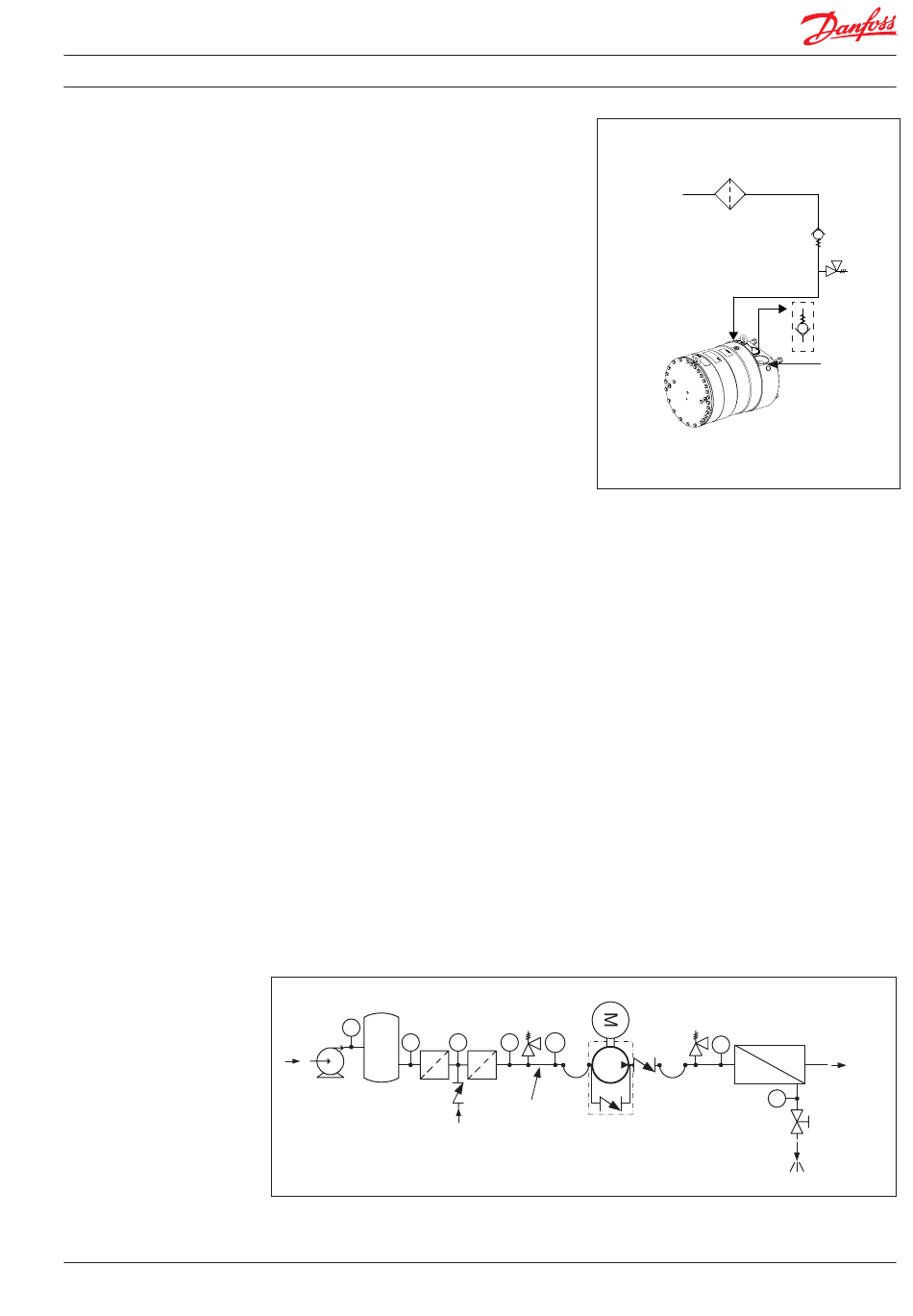

2.2 Bevorzugte Systemdesign und P&ID
1 .
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durchfluss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten) .
2 .
Bauen Sie einen Einlassfilter (1) vor der
APP Pumpe (2) ein . Wenden Sie sich bitte
an der Filtration Datenblatt um den
richtigen Filter zu wählen .Reinigen Sie die
Rohre und das Spülsystem vor der Inbe
triebnahme gründlich .
3 .
Bauen Sie einen Überwachungsdruckschal
ter (3) zwischen dem Filter und dem
Pumpeneintritt ein . Der Überwachungss
chalter muss die Pumpe bei Druck niedri
ger als der Minimaldruck stoppen .
4 .
Verwenden Sie flexible Schläuche,(4) um
Vibrationen und Geräusche zu minimieren .
5 .
Um das Risiko von Kavitation und
anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck (5) der Pumpe
immer den spezifikationen entsprechen .
Media filter
PI
1
PI
Feed
Fresh water
permeat flush
180R9407 | AQ274347577038de-000901 | IOM APP 21-46 Pumps | 12.2021
Es wird empfohlen, ein Sicherheitsventil oder ein
Überdruckventil (9) zu installieren, um Hoch-
druckspitzen zu vermeiden, falls die Pumpe
vorübergehend stoppt oder sich rückwärts
dreht .
6 .
7 .
8 .
Hinweis: Wenn ein Rückschlagventil in der
Einlassleitung montiert wird, ist zwischen dem
Rückschlagventil und der Pumpe auch ein
Niederdruck-Sicherheitsventil als Schutz vor
Hochdruckspitzen erforderlich.
9
3
1
PI
PI
PT
2
5
6
Inlet
Für eine einfache Entlüftung und Spülung
des Systems ist ein Bypass-Rückschlagven
til (6) in die APP-Pumpe integriert .
Ein Rückschlagventil (7) im Auslass kann
installiert werden, um einen Rückschlag
der Pumpe zu vermeiden . Die Wasser
menge im Membrangefäß wirkt wie ein
Akkumulator und wird bei kurzzeitigem
Stillstand der Pumpe zurückfließen .
Ein Sicherheitsventil oder ein Überdruck
ventil (8) kann installiert werden, um
Systemschäden zu vermeiden, da die
Danfoss APP Pumpe unabhängig vom
Gegendruck sofort nach dem Start Druck
und Durchfluss erzeugt .
PI
7
4
PI
Brine
Outlet
Permeate
