Anleitung | PAHT G 256-308

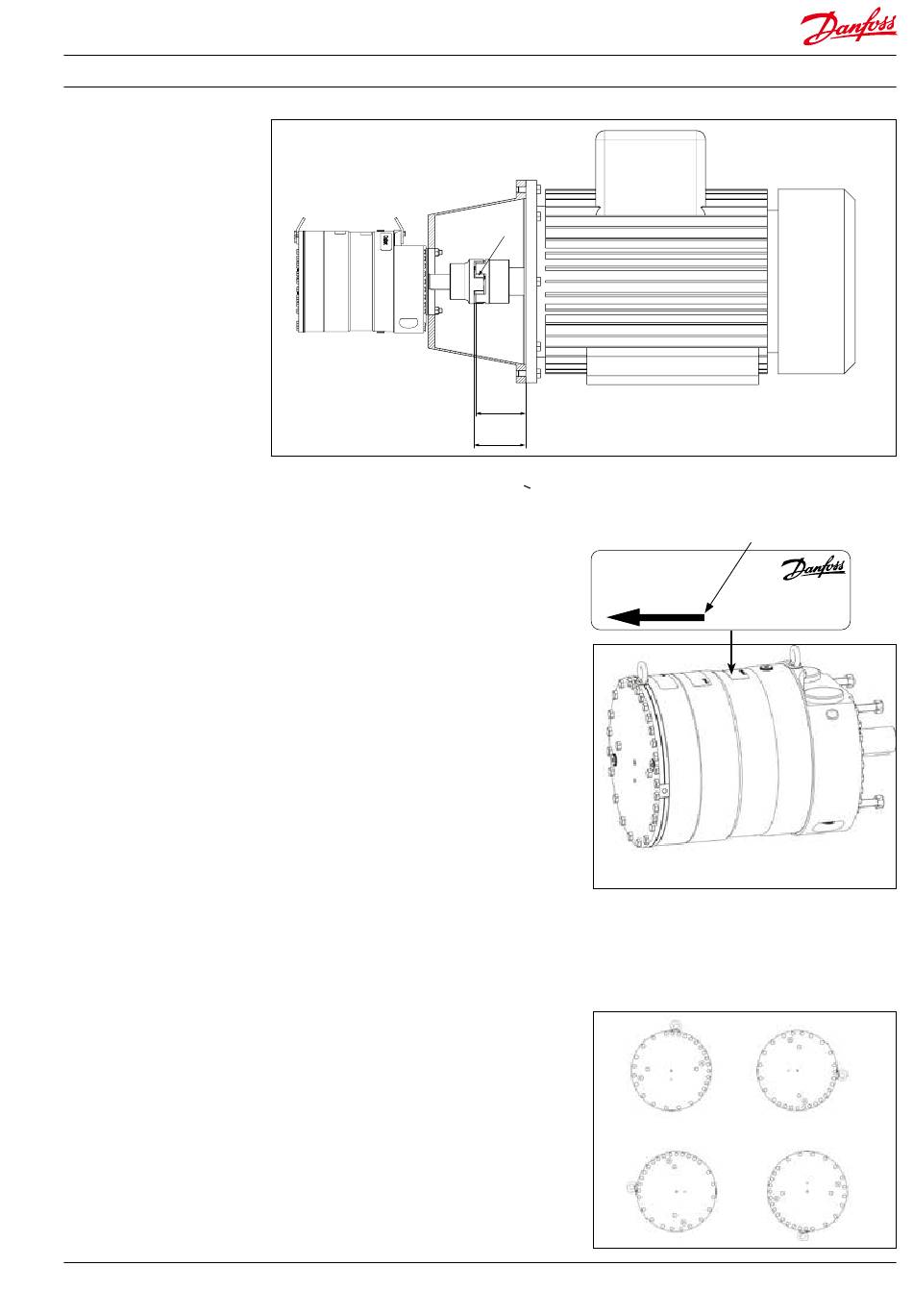

1. Montieren Sie die Kupplung bündig oder
maximal 1 mm von der Pumpenwelle Ende
ausgeglichen. Achten Sie darauf, einen
Luftspalt zwischen Kupplung und die
Pumpenflansch von min. 4 mm (0,16 in).
2. Montieren Sie die Kupplungsglocke an der
Pumpe. Die Nüssen müssen mit dem
richtigen Drehmoment gesichert werden.
3. Messen Sie die längste Strecke "A" von der
Oberseite des Kupplungsglocke bis zu den
Knopf der Kupplungsklaue.
4. Montieren Sie die Kupplung auf der
Motorwelle . Sicherstellen, dass die
Kupplung und Motor Flansch sind nicht
miteinander in Kontakt stehen.
5. Messen Sie von Motorflansch an die Spitze
der Kupplung. Dieser Messung "B" soll 3-5
mm (0.12-0.2 Zoll) kürzer als die Messung
"A".
6. Beziehungsweise einstellen, überprüfen Sie
die Messung und sichern beide Kupplun-
gen mit den richtigen Drehmomente auf
die Verriegelungsschrauben (siehe
Kupplung Betrieb & Montageanleitung ).
7. Montieren Sie den elastischen Zahnkranz
und montieren Sie die Kupplungsglocke /
Pumpe am Motor. Nach der Montage muss
es möglich sein, die elastische Zahnkranz
3-5mm (0,12-0,2 Zoll) bewegen axial "C".
Die Prüfung kann durch das Inspektions-
loch der Kupplungsglocke erfolgen.
Die Flanschschrauben mit dem richtigen
Drehmoment sicher stellen.
Wenn eine alternative Montage gewünscht wird,
bitte Kontakt an Danfoss nehmen.
Wählen Sie angemessene Toleranzen für eine
einfache Montage der elastischen Kupplung
ohne Einsatz von Werkzeugen zu erreichen.
Bitte achten Sie darauf die empfohlene
Längentoleranzen an der gewählte Kup-
plung, da eine axiale Kraft an der Pumpe
kann die Pumpe beschädigen.
180R9385 | AN210086502984de-000601 | Instruction PAHT G 256-308 | 08.2021
C
B
A

3.2 Drehrichtung

Die Drehrichtung wird durch einen Pfeil auf der
Kennzeichnung der Pumpe angezeigt.
PUMP
Type PAHT G 256
Code no. 180BXXXX
Serial no. XXXXXX03-XXX

3.3 Orientation

Die Pumpe kann in jeder beliebigen horizontalen
Einbaulage montiert werden. Eine vertikale
Einbaulage ist nur möglich, wenn die Pumpe so
montiert wird, dass die Welle nach oben zeigt.
MADE IN DENMARK
Danfoss A/S, 6430 Nordborg, Denmark
5
