5.8
Anschluss Zwischenschlauchpaket
Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
•
Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln. Ggf. Zugentlastung Fremdhersteller nach deren Anleitung verwenden.
•
Schweißstromstecker von DV-Gerät in Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehen verriegeln.
•
Drahtvorschubs-Steuerleitungsstecker in Anschlussbuchse 7-polig (digital) stecken und verriegeln.
•
Kabelstecker analoge Steuersignale in die Anschlussbuchse 12-polig (analog) stecken und durch
Rechtsdrehen verriegeln.
099-005075-EW500
15.12.2010
1
2
3
4
5
Beschreibung
0
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse 12-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.) zwischen
Schweißbrenner und Stromquelle
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Aufbau und Funktion
HINWEIS

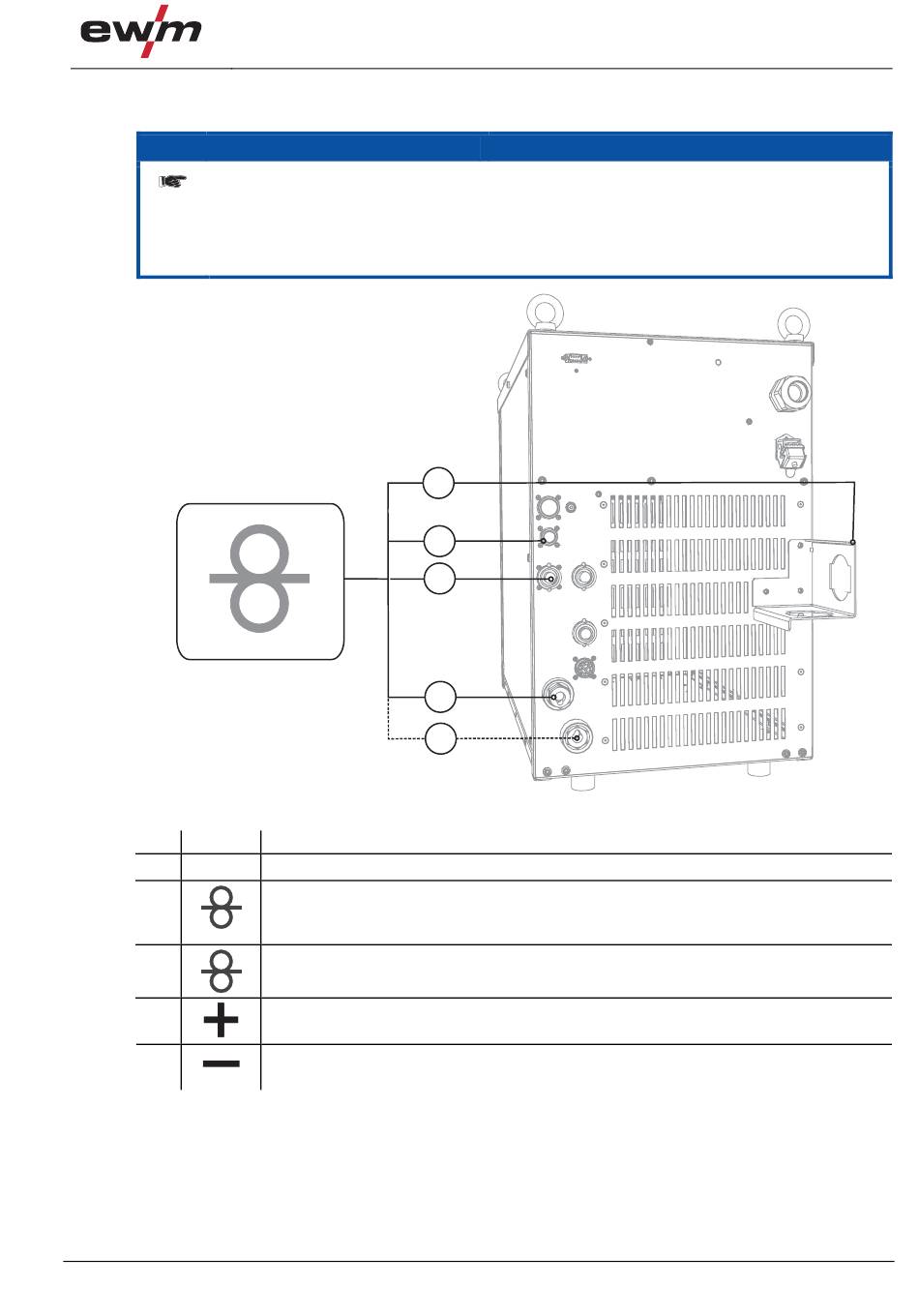

Abbildung 5-3
Schweißstrom zum Drahtvorschub / Brenner
Schweißstrom zum Drahtvorschub / Brenner
Anschluss Zwischenschlauchpaket
31
