Pos. Symbol
1
2
3
4
5
COM
6
7
8
9
10
099-005075-EW500
15.12.2010

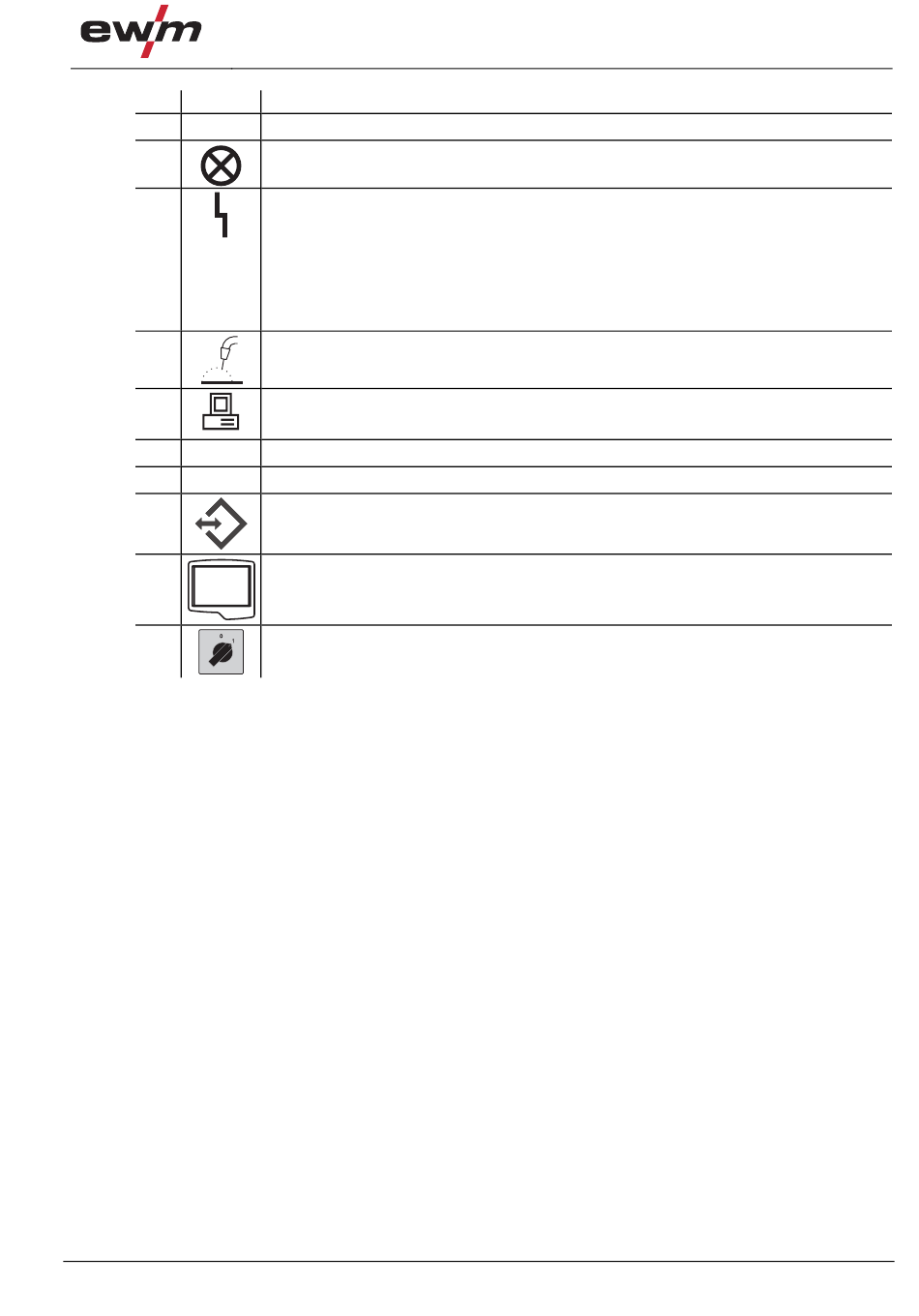

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Kranöse
Signalleuchte Betriebszustand
Leuchtet wenn das Gerät betriebsbereit ist.
Anzeige "Störung"
Signalleuchte „Sammelstörung"
Leuchtet die Signalleuchte wird automatisch das Leistungsteil abgeschaltet. Da es sich
bei einigen Störungen nur um kurzzeitige, einmalige Fehler handelt (z. B.
Übertemperatur), verlöscht die Signalleuchte wieder und das Schweißgerät ist
schweißbereit. Leuchtet die Signalleuchte nach einer angemessenen Wartezeit weiter,
siehe Kapitel „Betriebsstörung, Ursachen, Abhilfen".
Signalleuchte Schweißbetrieb
Diese Anzeige leuchtet, sobald ein Prozess im Schweißbetrieb abläuft.
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Eintrittsöffnung Kühlluft
Kühlmodul
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse 12-polig (digital)
Anschluss Verbindungsleitung Bedienpanel
Hauptschalter, Gerät Ein/Aus
Phoenix 352, 452, 552 RC Puls forceArc
17
