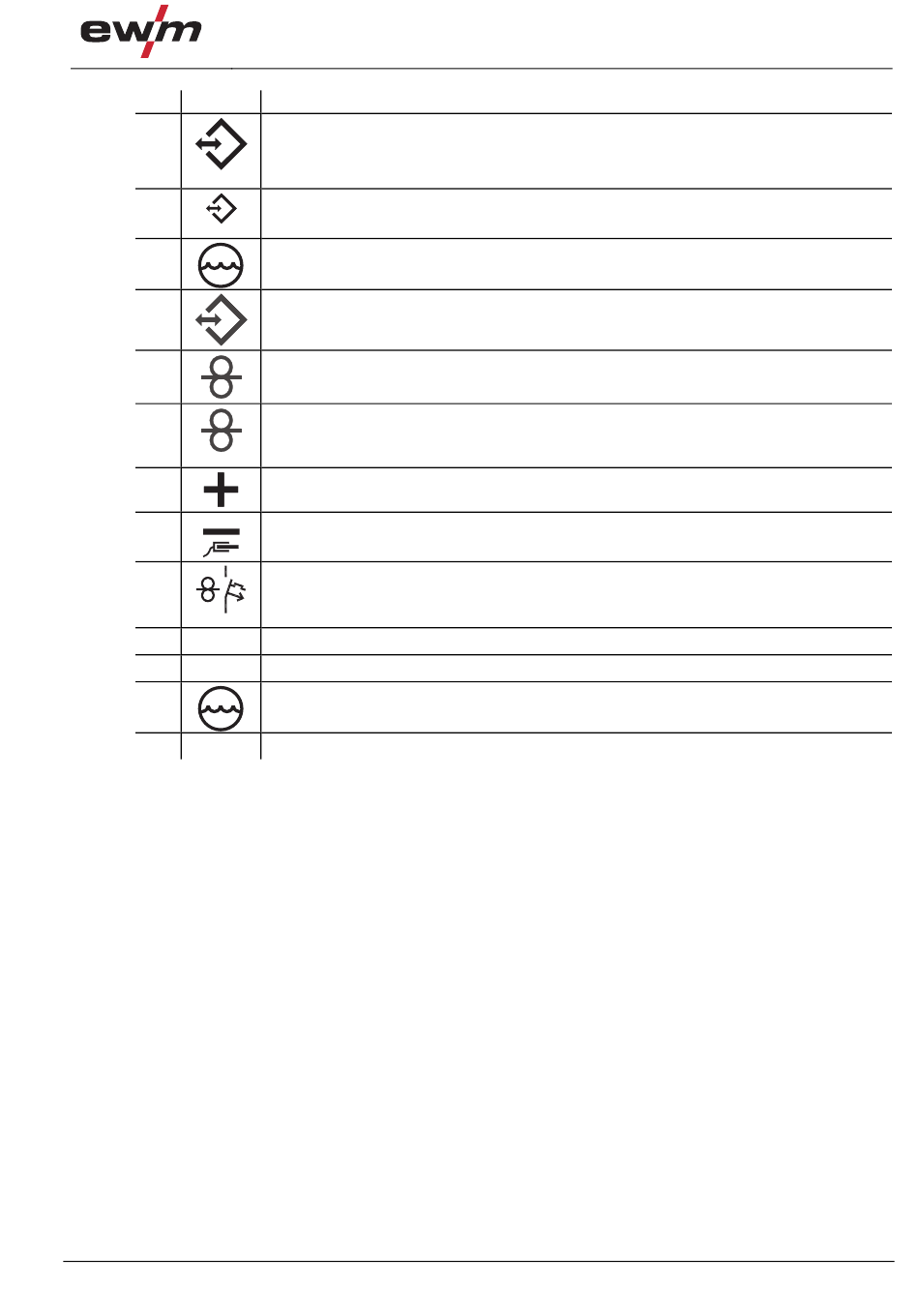

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schnittstellen (kundenspezifisch)
•
Roboterschnittstelle RINTX12
•
Industriebusschnittstelle BUSINTX11
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse 12-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.) zwischen
Schweißbrenner und Stromquelle
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „-"
Werkstückanschluss
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Austrittsöffnung Kühlluft
Netzanschlusskabel
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Zugentlastung Zwischenschlauchpaket
Phoenix 352, 452, 552 RC Puls forceArc
