BEDIENUNGS- & WARTUNGSANLEITUNG
Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise.
Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei-
tergegeben werden.
Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten!

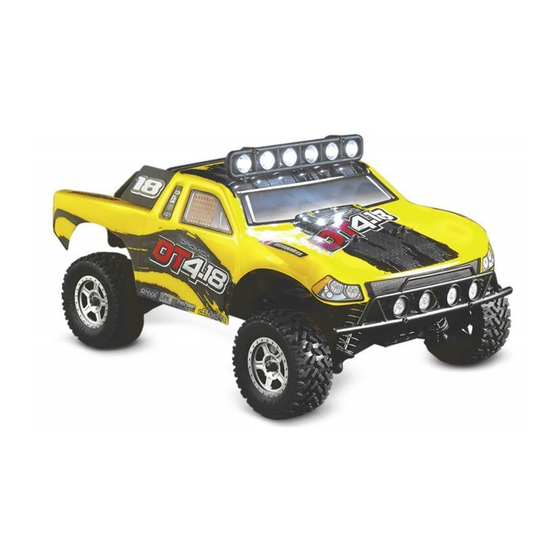

DIDC0046 - DT4.18 DESERT TRUCK
Distributed by
Länge
Höhe
Breite
Gewicht
www.hobbico.de
Technische Daten :
302 mm
129 mm
176 mm
680 g
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hobbico DT4-18

Inhaltszusammenfassung für Hobbico DT4-18

  • Seite 1 Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise. Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei- tergegeben werden. Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten! www.hobbico.de Distributed by...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 3. Lenkungsmontage ............9 Allgemeine Hinweise ............2 4. Kardanwelle, mitte ............9 Hinweise zum Umweltschutz ..........2 5. Dämpferbrückenmontage ........10 Support ..................2 6. MotorMontage ...............10 Pflege und Wartung .............2 7. Vorderachsmontage ............11 Sicherheitshinweise .............3 8. Hinterachsmontage .............11 Garantiebedingungen ............3 9. Elektronikmontage ............12 Akku Warnhinweise! ............3 10.

  • Seite 3: Sicherheitshinweise

    (Anrufkosten: 14 Cent/Min. a. d. dt. Festnetz; können zum Erlöschen der Betriebserlaubnis/Garantieansprü- Mobilfunk max. 42 Cent/Min.) che führen. Email: service@hobbico.de • Dieses komplexe RC-Modell ist kein Spielzeug und muss mit Umsicht benutzt werden. Es obliegt dem Benutzer Beizufügen ist ein Schreiben mit der Angabe Ihres Namens, der (Ihnen) dieses Produkt ordnungsgemäß...

  • Seite 4: Fahrzeug Und Elektronik

    FAHRZEUG UND ELEKTRONIK M370 Motor Ein/Aus 2in1 Regler/Empfänger Einheit 2in1 Regler/Empfänger Einheit Schalter Schalter Lenkservo Akku Akku Steckverbindung Steckverbindung NiMH-Akku Trimmung Lenkung Trimmung Gas/Bremse Batterie Anzeige Dual Rate Gas/Bremse Dual Rate Lenkung Ein/Aus Schalter AKKU LADEN / SENDER BATTERIEN EINLEGEN Fahrzeug: CHARGE MONITOR LED Anzeigen...

  • Seite 5: Inbetriebnahme

    INBETRIEBNAHME 1. Legen Sie den Fahrakku in das Batte- 4. Schalten Sie das Fahrzeug ein. 3. Schalten Sie den Sender ein. riefach des Fahrzeugs und verbinden Sie den Akku mit der Regler Einheit. 2. Montieren Sie die Brücke der Akkuh- alterung und sichern Sie die Akkubrü- cke vorne und hinten mit Sicherungs- clipsen.

  • Seite 6: Trimmung Und Dual Rate

    TRIMMUNG UND DUAL RATE Gas Trimmung Bewegt sich das Fahrzeug nach vorne (der Gashebel befindet sich in der Neutralstellung) dann • drehen Sie die Gastrimmung nach links bis die Räder sich nicht mehr drehen. Bewegt sich das Fahrzeug nach hinten (der Gashebel befindet sich in der Neutralstellung) dann •...

  • Seite 7: Wartungs- Und Bauanleitung

    WARTUNGS- UND BAUANLEITUNG beschädigt sind und ersetzen Sie gegebenenfalls defekte Teile bevor Sie das Fahrzeug benutzen. Ein HILFREICHE TIPPS Betrieb des Fahrzeuges mit defekten Teilen kann weitere Legen Sie ein Handtuch auf ihre Arbeitsfl äche, dann Fahrzeugkomponenten beschädigen. • verlieren Sie keine Schrauben oder andere Kleinteile. Prüfen sie bitte ob alle Kabel und Stecker richtig •...

  • Seite 8: Differentialmontage

    1. DIFFERENTIALMONTAGE 2. GETRIEBEMONTAGE...

  • Seite 9: Lenkungsmontage

    3. LENKUNGSMONTAGE 4. KARDANWELLE, MITTE...

  • Seite 10: Dämpferbrückenmontage

    5. DÄMPFERBRÜCKENMONTAGE 6. MOTORMONTAGE...

  • Seite 11: Vorderachsmontage

    7. VORDERACHSMONTAGE 8. HINTERACHSMONTAGE...

  • Seite 12: Elektronikmontage

    9. ELEKTRONIKMONTAGE 10. DÄMPFERMONTAGE...

  • Seite 13: Montage Hintere Dämpfer

    11. MONTAGE HINTERE DÄMPFER 12. MONTAGE VORDERE DÄMPFER...

  • Seite 14: Montage Frontrammer

    13. MONTAGE FRONTRAMMER 14. MONTAGE HINTERER RAMMER...

  • Seite 15: Radmontage

    15. RADMONTAGE 16. MONTAGE ÜBERROLLKÄFIG...

  • Seite 16: Fahrzeug Einstellung

    FAHRZEUG EINSTELLUNG Fahrzeughöhe Die Fahrzeughöhe verändern sie mit den beiliegenden Dämpferclipsen. Auf glatten Strecken können sie das Fahrzeug tiefer fahren, auf unebenen Strecken ist in der Regel mehr Bodenfreiheit nötig. Motorritzel Der Dromida DT4.18 wird mit einem 12 Zähne Motorritzel ausgeliefert. Wenn sie ein Motorritzel mit mehr Zähnen verwenden erhöhen sie die Höchstgeschwindigkeit, verringern aber die Beschleunigung.

  • Seite 17: Explosionsansichten

    EXPLOSIONSANSICHTEN...

  • Seite 18: Ersatzteilliste

    ERSATZTEILLISTE...

  • Seite 22: Nomenklatur

    Diese Ersatzteilliste zeigt die Bauplan-Nr., Artikelbezeichnung und die Artikelnummer. Wenn mehrere Artikelnummern aufgeführt sind, ist dieses Teil in diesem Ersatzteilsets enthalten. # Verfügbar in Art.-Nr. Bezeichnung 55 DIDC1016 Dämpfergehäuse DIDC1028 Chassisplatte, unten 56 DIDC1016 Dämpferkappe DIDC1006 Getriebegehäuse, unten 58 DIDC1066, DIDC1016 Dämpferkolbenstangen DIDC1006 Getriebegehäuse, oben...

  • Seite 23: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG...
  • Seite 24 NOTIZEN / VOS NOTES...
