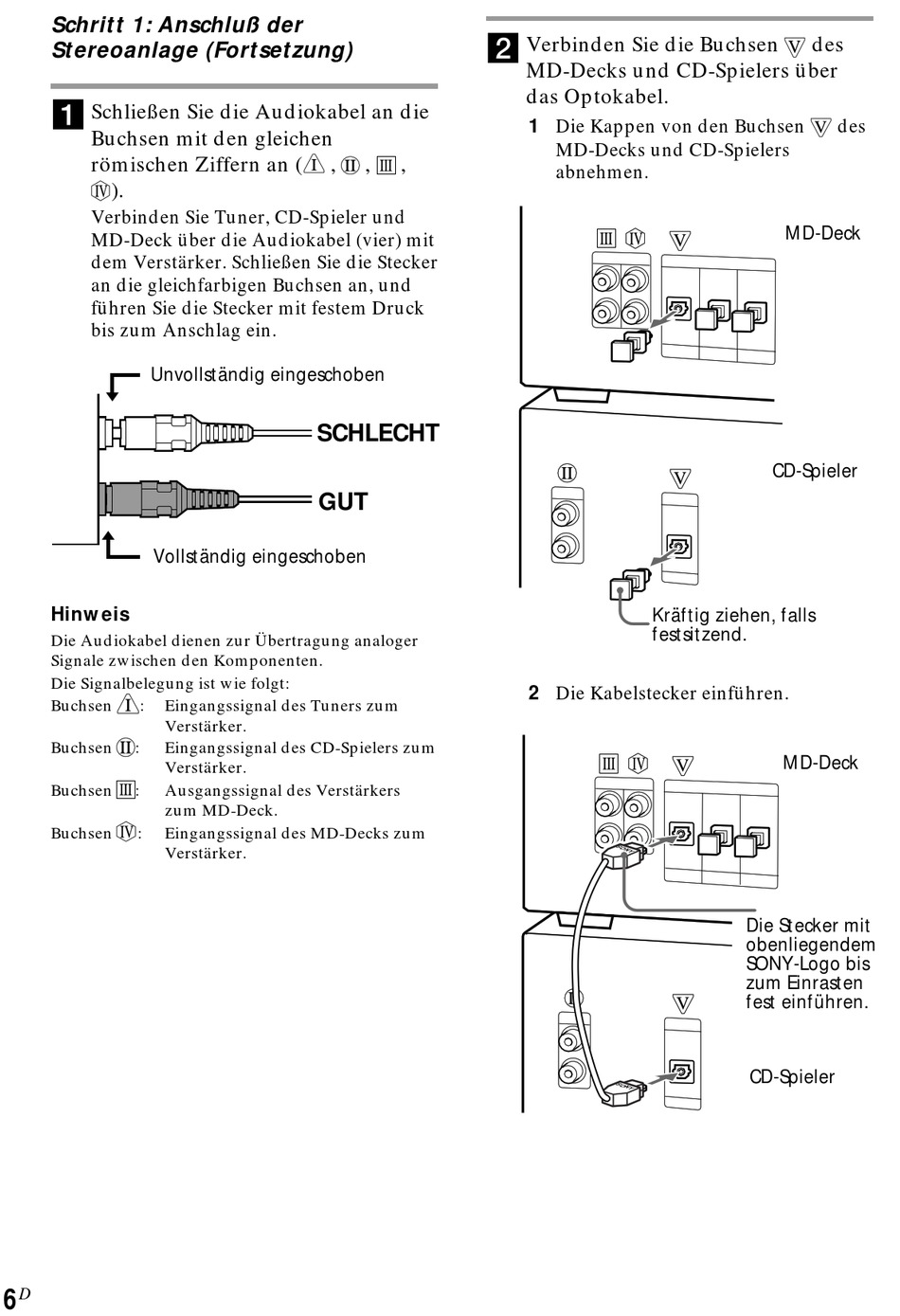

Schritt 1: Anschluß der
Stereoanlage (Fortsetzung)
1
Schließen Sie die Audiokabel an die
Buchsen mit den gleichen
römischen Ziffern an (
).
Verbinden Sie Tuner, CD-Spieler und
MD-Deck über die Audiokabel (vier) mit
dem Verstärker. Schließen Sie die Stecker
an die gleichfarbigen Buchsen an, und
führen Sie die Stecker mit festem Druck
bis zum Anschlag ein.
Unvollständig eingeschoben
Vollständig eingeschoben
Hinweis
Die Audiokabel dienen zur Übertragung analoger
Signale zwischen den Komponenten.
Die Signalbelegung ist wie folgt:
Buchsen : Eingangssignal des Tuners zum
Verstärker.
Buchsen : Eingangssignal des CD-Spielers zum
Verstärker.
Buchsen : Ausgangssignal des Verstärkers
zum MD-Deck.
Buchsen : Eingangssignal des MD-Decks zum
Verstärker.
6 D
2
, , ,
SCHLECHT
GUT
Verbinden Sie die Buchsen
MD-Decks und CD-Spielers über
das Optokabel.
1 Die Kappen von den Buchsen
MD-Decks und CD-Spielers
abnehmen.
Kräftig ziehen, falls
festsitzend.
2 Die Kabelstecker einführen.
des
des
MD-Deck
CD-Spieler
MD-Deck
Die Stecker mit
obenliegendem
SONY-Logo bis
zum Einrasten
fest einführen.
CD-Spieler
