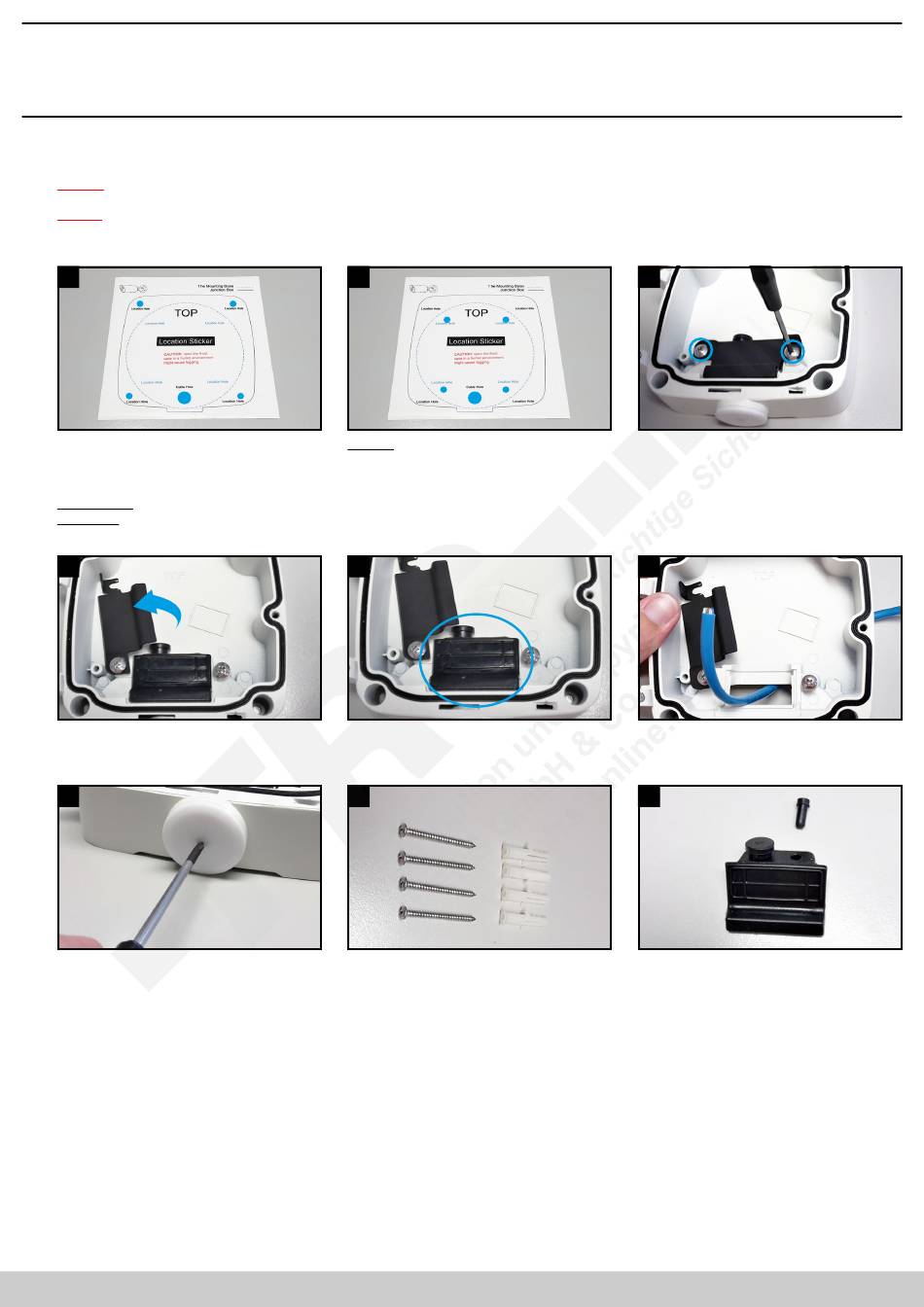

3. Montage und Verkabelung
3.1. Grund-Installation
Hinweis:
Die zur Inbetriebnahme erforderlichen Komponenten wie Werkzeug, Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten.
Wichtig:
Sie können die Kamera mit und ohne Anschlussbox montieren. Im Außenbereich oder in Umgebungen mit hoher Feuchtigkeit ist die Anschlussbox
aber dringend zum Schutz der Kamera empfohlen. Es entstehen keine Gewährleistungsansprüche für Schäden durch Feuchtigkeit, die aufgrund einer nicht
fachgerechte Installation entstehen. Lassen Sie die Monate daher nur von einem Fachbetrieb ausführen.
1
Montage mit Anschlussbox:
Bohrschablone verwenden, um Markierungen
für passende Löcher am Montageort zu machen
(hier blau markiert).
Location Hole: Kamerammontage
Cable Hole: optionale Kabelzufuhr durch Wand/
Decke
4
Schwenken Sie die schwarze Platte zur Seite.
7
Sie können auch die untere Kabelzufuhr
verwenden. Stechen Sie hierzu mit einem
spitzen Gegenstand ein kleines Loch durch die
Mitte der weißen unteren Dichtung und ziehen
Sie das Kabel durch.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
2
Optional:
Falls
Sie
die
Anschlussbox montieren möchten, lösen Sie
hierzu die Vorderseite der Anschlussbox, die
an der Kamera montiert ist. Benutzen Sie für
diesen Fall die hier markierten Bohrungen.
Aus Sicherheitsgründen wird die Anschlussbox
jedoch empfohlen.
5
Nehmen Sie die schwarze Gummidichtung
heraus.
8
Befestigen Sie die Anschlussbox mit dem
Dübeln und den spitzen Schrauben M4x40 aus
dem Beutel.
3
Kamera
ohne
Lockern Sie mit zwei bis drei Umdrehungen die
beiden Schrauben an der schwarzen Platte.
Schrauben nicht komplett herausrehen.
6
Ziehen Sie die Verkabelung durch die Rückseite
der Anschlussbox.
9
Ziehen Sie einen der beiden Pfropfen aus der
Gummidichtung, der vom Durchmesser zu Ihrem
Kabel passt. Werfen Sie den Pfropfen nicht weg,
sondern bewahren Sie diesen entweder in der
Verpackung oder in der Anschlussbox auf.
www.milesight.de
