EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig

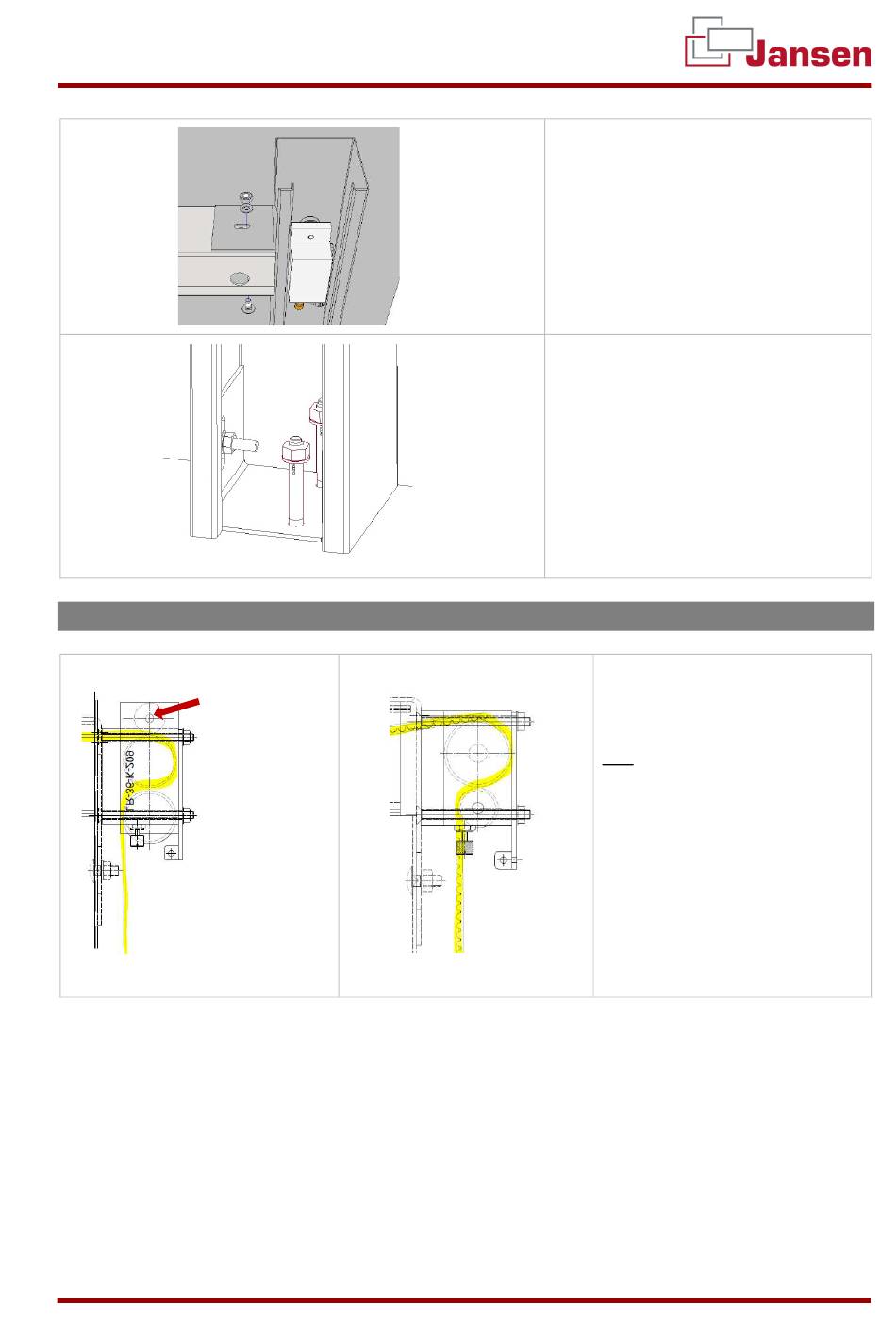

4.10 Montage der Gewichte und Gewichtführungen
Seil:
Exzenter-
schraube
JANSEN TORE GMBH & CO. KG
Zahnriemen:
SEITE 19 VON 29
Verbindungswinkel des Gewicht-
73.
kasten mit der Laufschiene ver-
schrauben
(Flachrundschraube M10x25,
U-Scheibe ø10,5, Mutter M10)
74. Gewichtkasten am Boden in den
Bohrungen mit 2 Segmentanker ver-
schrauben
75. Zahnriemen / Seil wie in der
Abbildung durch den Radial-
dämpfer führen.
Seil:
76. Um das Durchrutschen des
Seils zu verhindern muss das
Kugellager mit der Exzenter-
schraube so positioniert wer-
den, dass das Seil ausreichend
stark an die Seilrolle gedrückt
wird
77. Mit der Innensechskant-
schraube fixieren
VERSIONSTAND 21.01.2021
