3.2

3.2 Schaltkasten

Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und dem Lösen der sich
rechts oben befindenden Befestigungsschraube kann der
Schaltkasten herausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
Wärmepumpenmanager.
3.3 Wärmepumpenregler
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Der bauseits anzubringende Außentemperaturfühler incl. Befes-
tigungsmaterial liegt dem Regler bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der beiliegenden Gebrauchsanweisung beschrieben.
4

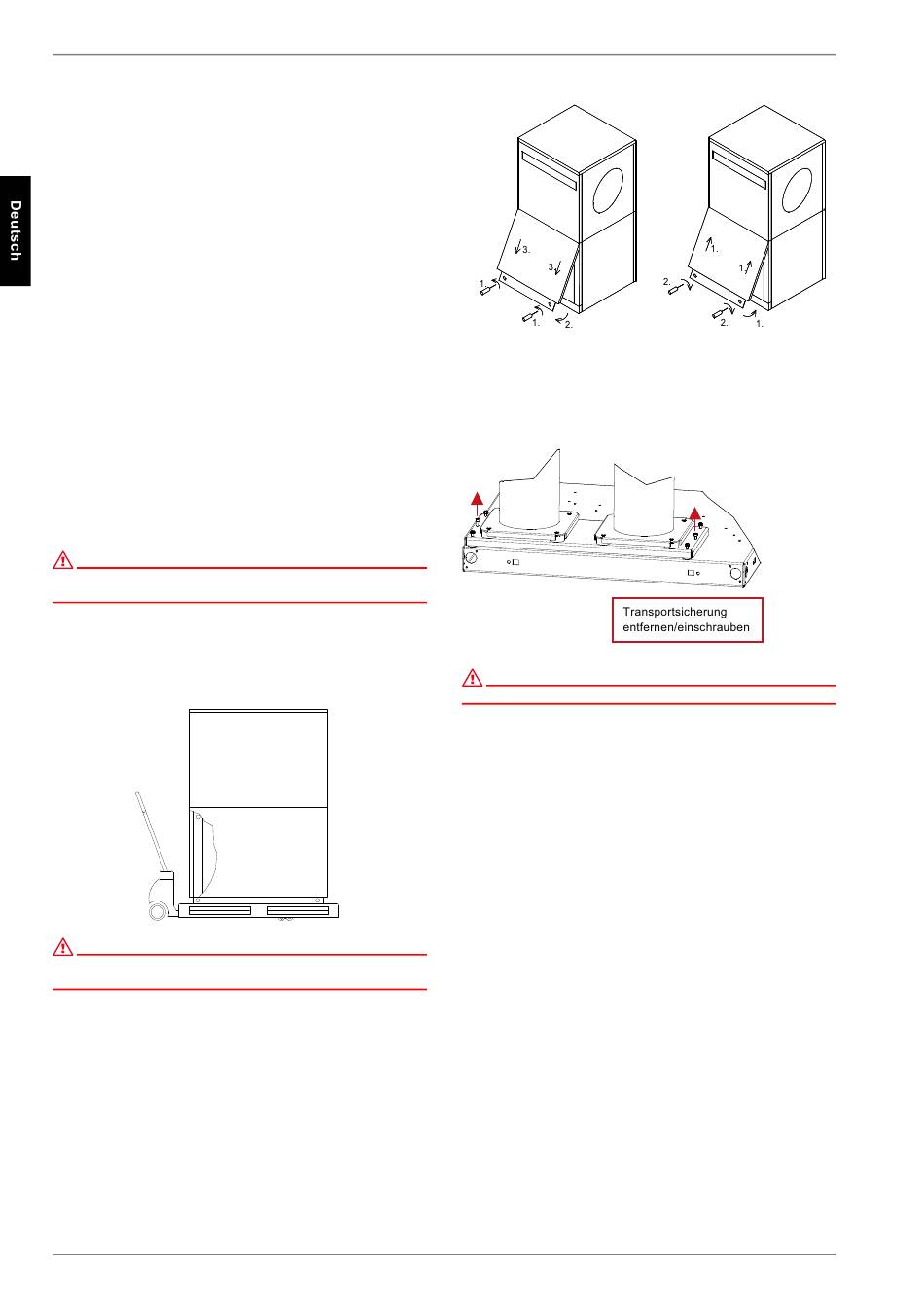

Transport

ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit Holz-
rost erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.Ä., oder mittels 3/4"
Rohren, die durch Bohrungen in der Grundplatte bzw. im Rah-
men geführt werden.
ACHTUNG!
Wärmepumpe und Transportpalette sind nur durch die Verpackungsfolie
verbunden.
Zur Nutzung der Transportbohrungen im Rahmen ist es notwen-
dig, die unteren Fassadierungsteile abzunehmen. Dazu werden
jeweils zwei Schrauben am Sockel gelöst und die Bleche durch
Zurückziehen, oben ausgehängt. Beim Einhängen der Blechteile
sollten diese mit leichtem Druck nach oben geschoben werden.
D-4
Öffnen des Deckels
Beim Durchstecken der Tragrohre durch den Rahmen ist darauf
zu achten, dass keine Bauteile beschädigt werden.
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.
Schließen des Deckels
