Prace nastawcze

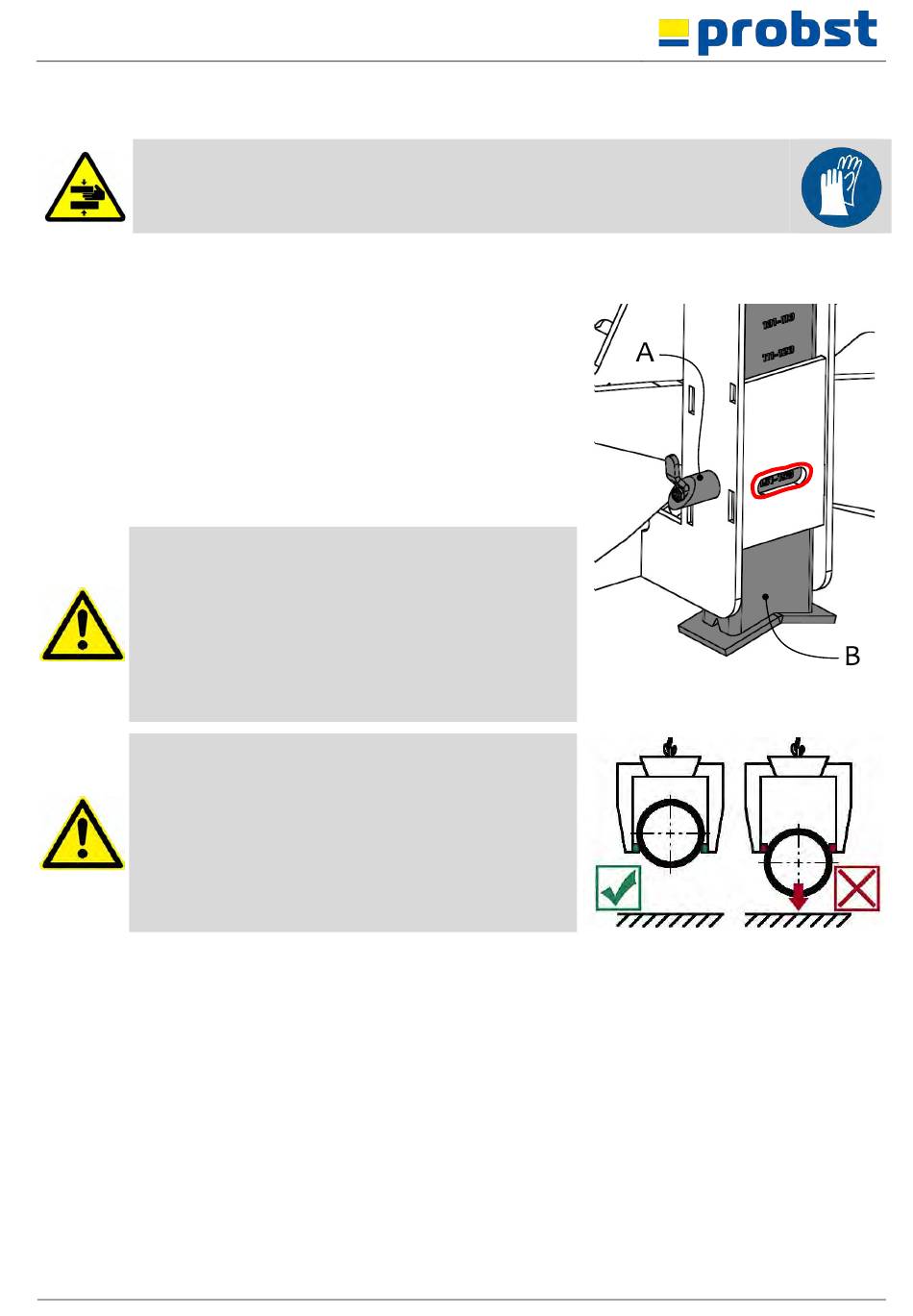

5 Prace nastawcze
Uważaj na prace regulacyjne! Niebezpieczeństwo zranienia rąk!
Stosować rękawice ochronne.
5.1 Regulacja wspornika z regulacją wysokości
Wspornik z regulacją wysokości ustawia się w następujący sposób.
1. Zmierz średnicę zewnętrzną rurki w cm.
2. Pociągnąć do góry śrubę sprężynową (A) i obrócić ją o 180°
(Rys. 1).
3. Przesuwać prostokątną rurkę (B) aż do ustawienia właściwej
głębokości zanurzenia (patrz okno kontrolne ).
4. Ponownie pociągnąć śrubę sprężynową (A) do góry i obrócić ją o
180°.
5. Popchnąć rurę prostokątną (B) do przodu i do tyłu, aż śruba
sprężynowa zatrzaśnie się w odpowiednim otworze.
Ustawienie podpórki o regulowanej wysokości musi być
ustawione jednakowo po obu stronach urządzenia. W
przeciwnym razie ładunek będzie zwisał pod kątem podczas
procesu podnoszenia i istnieje ryzyko zsunięcia się ładunku.
Niebezpieczeństwo wypadku!
Podporę o regulowanej wysokości należy zawsze
ustawiać w taki sposób, aby szczęki chwytające zawsze
chwytały rurę betonową poniżej środka! W przeciwnym
razie istnieje ryzyko poślizgnięcia się!
54500008 13 / 24
Rys. 1
