Afstelwerkzaamheden
5.2

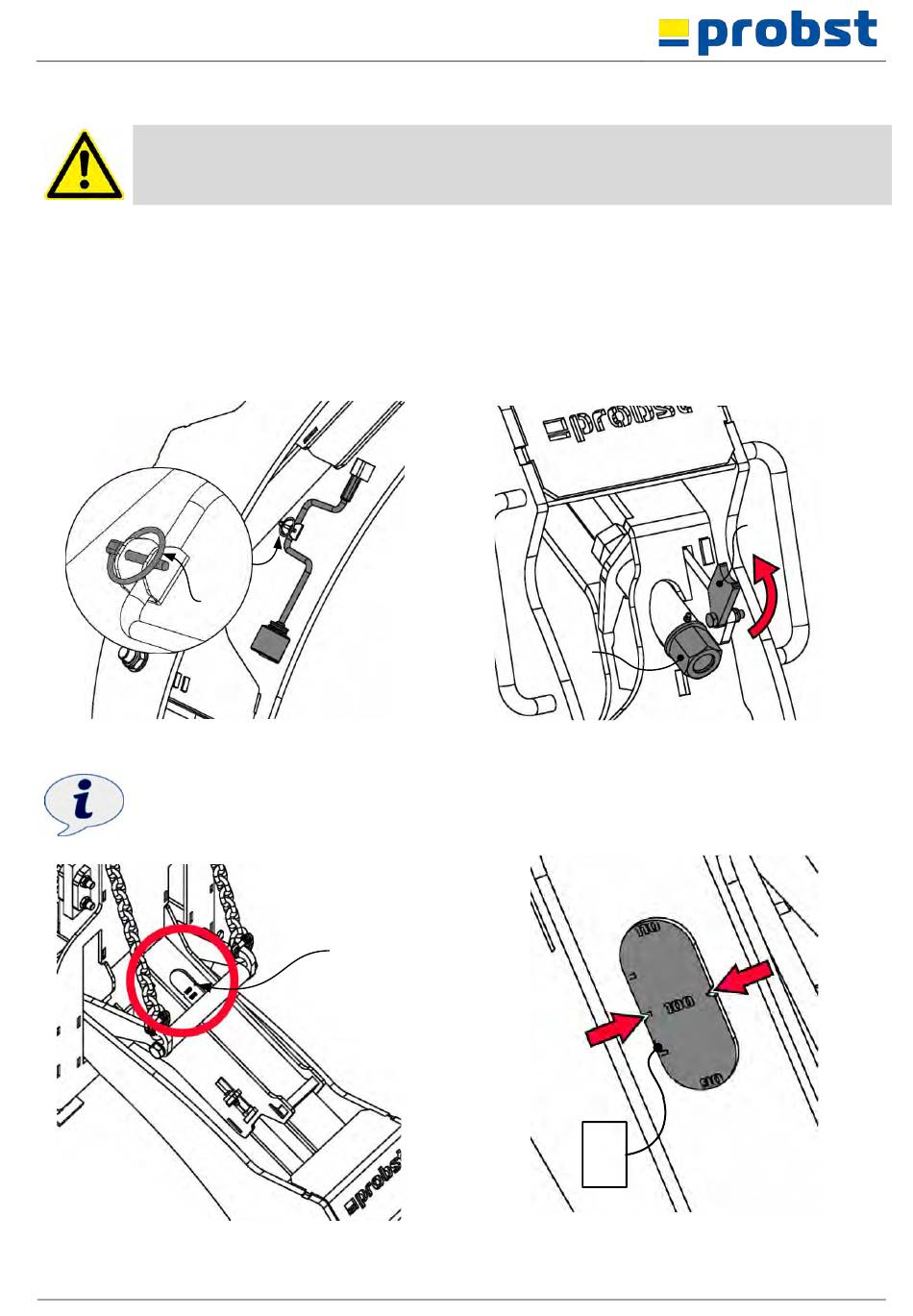

Instellen van het grijpbereik

De instelling van het grijpbereik moet aan beide zijden van de machine op dezelfde manier worden
ingesteld. Anders bestaat gevaar voor afglijden van het te grijpen element. Gevaar voor
ongevallen!
De aanpassing van het grijpbereik aan de overeenkomstige buisbuitendiameter wordt als volgt uitgevoerd:
1. Het meten van de buitendiameter van de pijp
2. Verwijder de stift (zie detailafbeelding in Afb. 2) van de stelhendel (C).
3. Verwijder de afstelhendel (C) uit het apparaat (fig. 2).
4. Draai de borgklep (D) op de stelschroef (E) naar boven.
5 Stel het grijpbereik af op het te grijpen materiaal (betonbuis) met behulp van de stelslinger (C) en de
stelschroeven (E) (Afb. 3).
6. Draai de borgklep (D) op de stelschroef (E) naar beneden.
C
Afb. 2
De ingestelde buisdiameter moet aan beide zijden van het apparaat in het kijkvenster (F) worden
afgelezen (Afb. 4).
Deze instelwaarde moet zich precies in het gebied van de twee tegenover elkaar liggende inkepingen
(➔) bevinden (Afb. 5).
54500008
F
Afb. 4
14 / 24
E
Afb. 3
F
Afb. 5
D
