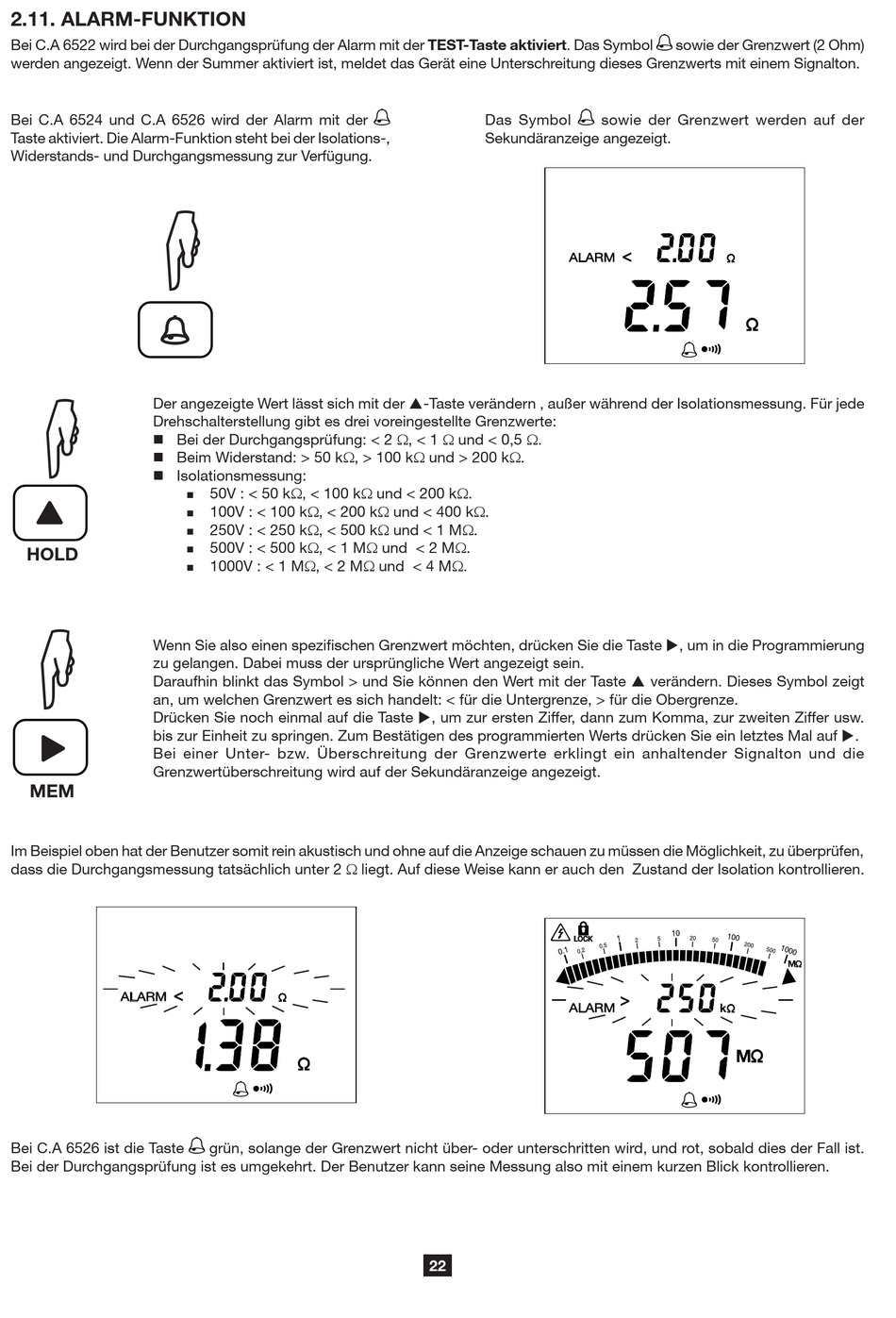

2.11. ALARM-FUNKTION

Bei C.A 6522 wird bei der Durchgangsprüfung der Alarm mit der TEST-Taste aktiviert. Das Symbol
werden angezeigt. Wenn der Summer aktiviert ist, meldet das Gerät eine Unterschreitung dieses Grenzwerts mit einem Signalton.
Bei C.A 6524 und C.A 6526 wird der Alarm mit der
Taste aktiviert. Die Alarm-Funktion steht bei der Isolations-,
Widerstands- und Durchgangsmessung zur Verfügung.


Der angezeigte Wert lässt sich mit der -Taste verändern , außer während der Isolationsmessung. Für jede
Drehschalterstellung gibt es drei voreingestellte Grenzwerte:
„ Bei der Durchgangsprüfung: < 2 Ω, < 1 Ω und < 0,5 Ω.
„ Beim Widerstand: > 50 kΩ, > 100 kΩ und > 200 kΩ.
„ Isolationsmessung:

Wenn Sie also einen spezifischen Grenzwert möchten, drücken Sie die Taste , um in die Programmierung
zu gelangen. Dabei muss der ursprüngliche Wert angezeigt sein.
Daraufhin blinkt das Symbol > und Sie können den Wert mit der Taste  verändern. Dieses Symbol zeigt
an, um welchen Grenzwert es sich handelt: < für die Untergrenze, > für die Obergrenze.
Drücken Sie noch einmal auf die Taste , um zur ersten Ziffer, dann zum Komma, zur zweiten Ziffer usw.
bis zur Einheit zu springen. Zum Bestätigen des programmierten Werts drücken Sie ein letztes Mal auf .
Bei einer Unter- bzw. Überschreitung der Grenzwerte erklingt ein anhaltender Signalton und die
Grenzwertüberschreitung wird auf der Sekundäranzeige angezeigt.
Im Beispiel oben hat der Benutzer somit rein akustisch und ohne auf die Anzeige schauen zu müssen die Möglichkeit, zu überprüfen,
dass die Durchgangsmessung tatsächlich unter 2 Ω liegt. Auf diese Weise kann er auch den Zustand der Isolation kontrollieren.
<
ALARM
Bei C.A 6526 ist die Taste
Bei der Durchgangsprüfung ist es umgekehrt. Der Benutzer kann seine Messung also mit einem kurzen Blick kontrollieren.
50V : < 50 kΩ, < 100 kΩ und < 200 kΩ.
„
100V : < 100 kΩ, < 200 kΩ und < 400 kΩ.
„
250V : < 250 kΩ, < 500 kΩ und < 1 MΩ.
„
500V : < 500 kΩ, < 1 MΩ und < 2 MΩ.
„
1000V : < 1 MΩ, < 2 MΩ und < 4 MΩ.
„
grün, solange der Grenzwert nicht über- oder unterschritten wird, und rot, sobald dies der Fall ist.
Das Symbol
Sekundäranzeige angezeigt.
ALARM
ALARM
22
sowie der Grenzwert (2 Ohm)
sowie der Grenzwert werden auf der
<
>
