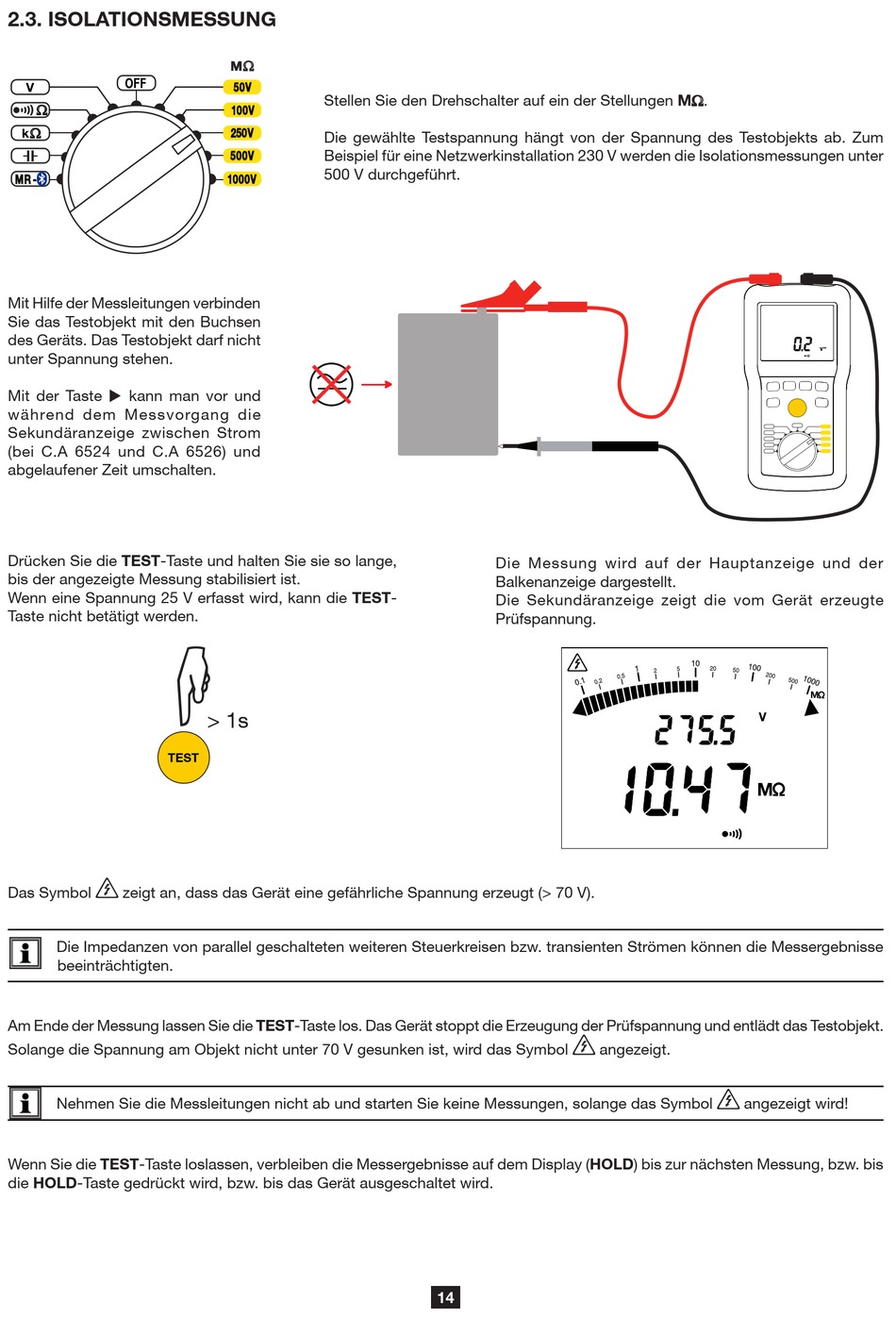

2.3. ISOLATIONSMESSUNG

OFF
V
Ω
Ω
k
MR -
Mit Hilfe der Messleitungen verbinden
Sie das Testobjekt mit den Buchsen
des Geräts. Das Testobjekt darf nicht
unter Spannung stehen.
Mit der Taste  kann man vor und
während dem Messvorgang die
Sekundäranzeige zwischen Strom
(bei C.A 6524 und C.A 6526) und
abgelaufener Zeit umschalten.
Drücken Sie die TEST-Taste und halten Sie sie so lange,
bis der angezeigte Messung stabilisiert ist.
Wenn eine Spannung 25 V erfasst wird, kann die TEST-
Taste nicht betätigt werden.

TEST
Das Symbol zeigt an, dass das Gerät eine gefährliche Spannung erzeugt (> 70 V).
Die Impedanzen von parallel geschalteten weiteren Steuerkreisen bzw. transienten Strömen können die Messergebnisse
beeinträchtigten.
Am Ende der Messung lassen Sie die TEST-Taste los. Das Gerät stoppt die Erzeugung der Prüfspannung und entlädt das Testobjekt.
Solange die Spannung am Objekt nicht unter 70 V gesunken ist, wird das Symbol
Nehmen Sie die Messleitungen nicht ab und starten Sie keine Messungen, solange das Symbol
Wenn Sie die TEST-Taste loslassen, verbleiben die Messergebnisse auf dem Display (HOLD) bis zur nächsten Messung, bzw. bis
die HOLD-Taste gedrückt wird, bzw. bis das Gerät ausgeschaltet wird.
Ω
M
50V
Stellen Sie den Drehschalter auf ein der Stellungen MΩ.
100V
250V
Die gewählte Testspannung hängt von der Spannung des Testobjekts ab. Zum
Beispiel für eine Netzwerkinstallation 230 V werden die Isolationsmessungen unter
500V
500 V durchgeführt.
1000V
> 1s
Die Messung wird auf der Hauptanzeige und der
Balkenanzeige dargestellt.
Die Sekundäranzeige zeigt die vom Gerät erzeugte
Prüfspannung.
angezeigt.
14
V DC
M
G V
M
angezeigt wird!
