Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafiken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öffnen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öffnen zu können.

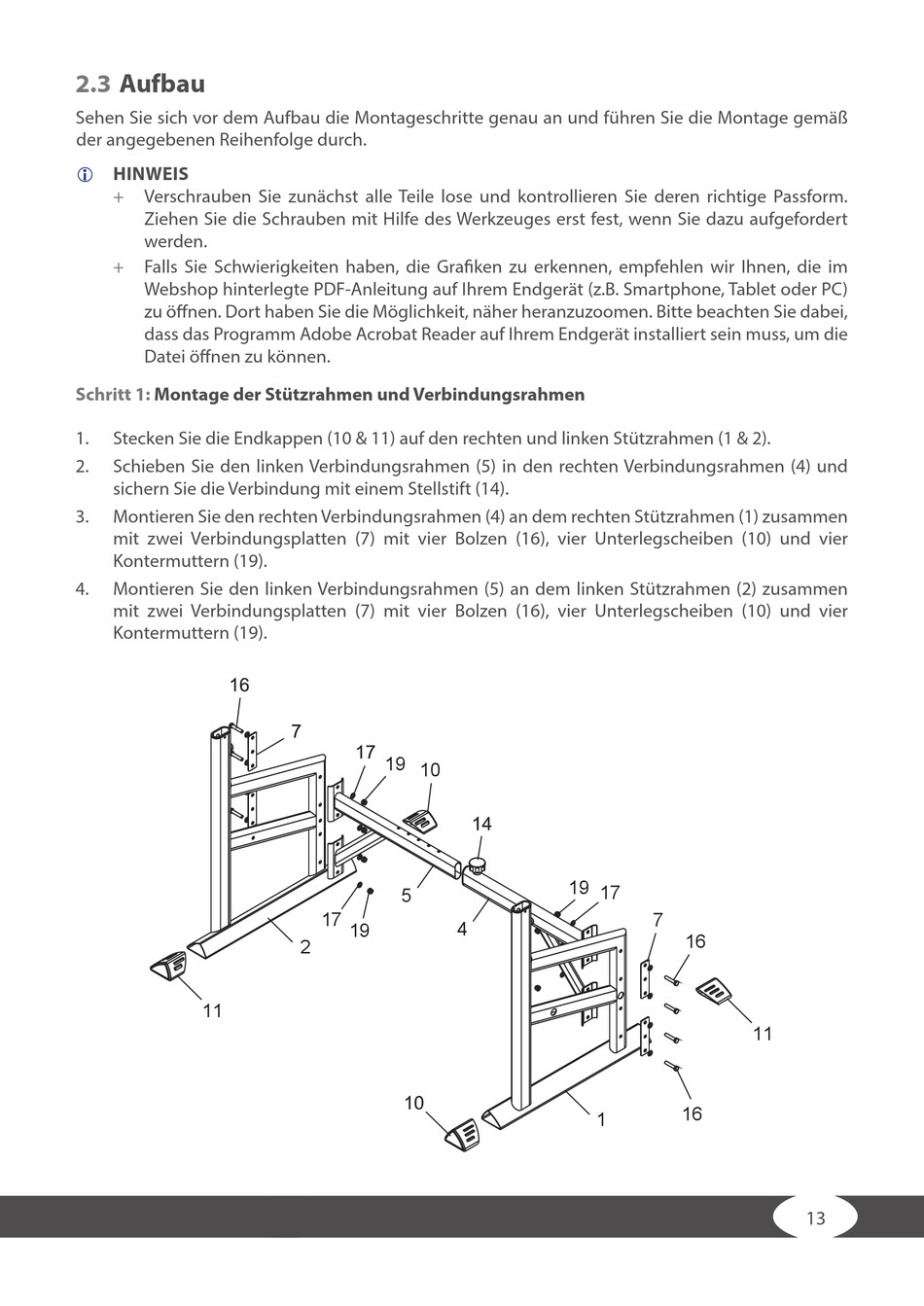

Schritt 1:
Montage der Stützrahmen und Verbindungsrahmen
1.
Stecken Sie die Endkappen (10 & 11) auf den rechten und linken Stützrahmen (1 & 2).
2.
Schieben Sie den linken Verbindungsrahmen (5) in den rechten Verbindungsrahmen (4) und
sichern Sie die Verbindung mit einem Stellstift (14).
3.
Montieren Sie den rechten Verbindungsrahmen (4) an dem rechten Stützrahmen (1) zusammen
mit zwei Verbindungsplatten (7) mit vier Bolzen (16), vier Unterlegscheiben (10) und vier
Kontermuttern (19).
4.
Montieren Sie den linken Verbindungsrahmen (5) an dem linken Stützrahmen (2) zusammen
mit zwei Verbindungsplatten (7) mit vier Bolzen (16), vier Unterlegscheiben (10) und vier
Kontermuttern (19).
11
19 10
5
17
4
19
2
19 17
7
16
16
1
11
13
