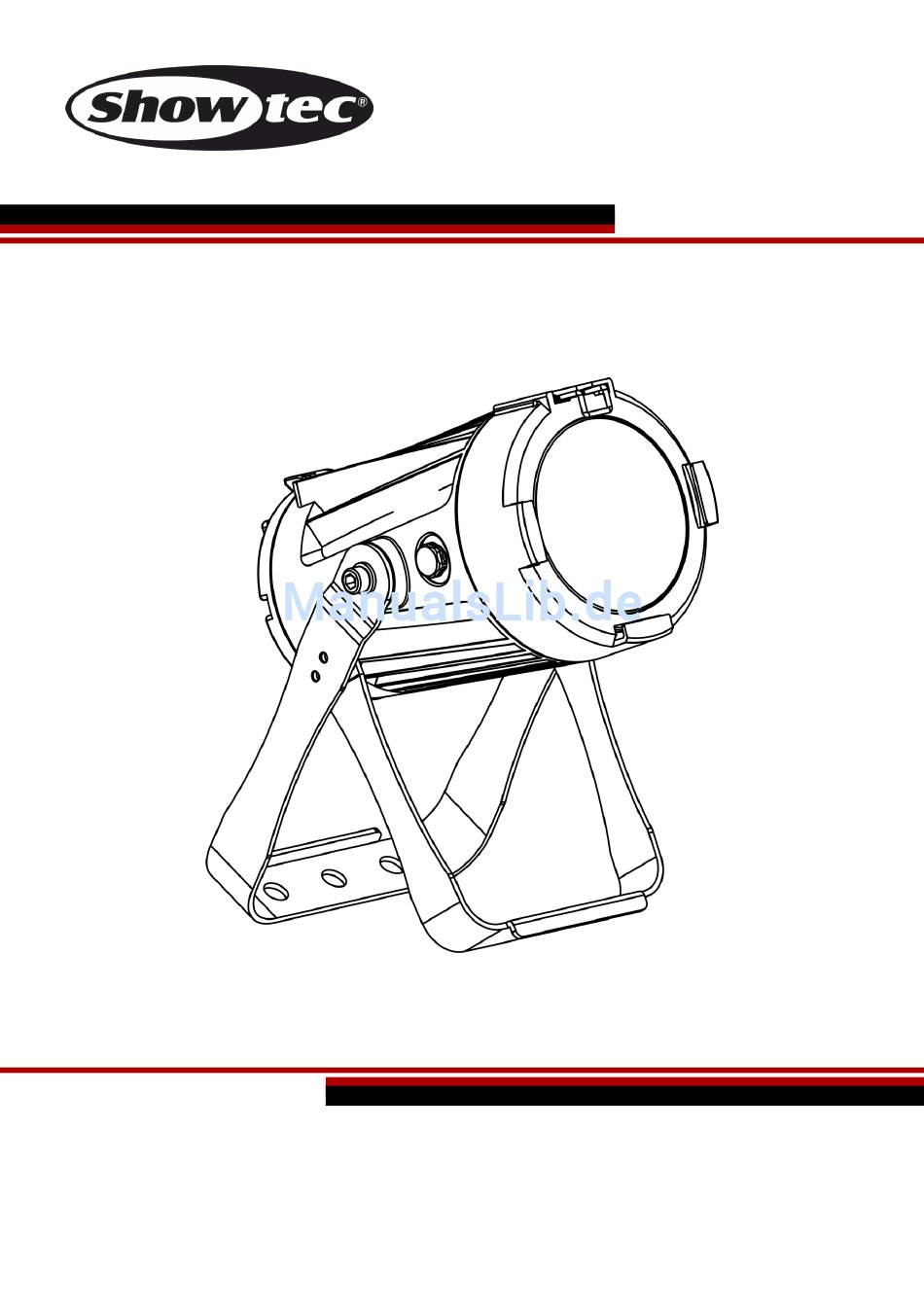

- Seite 1 HANDBUCH DEUTSCH Spectral PC 400Z IP65 Bestellnummer: 43554 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Spectral PC 400Z IP65 Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................ - Seite 3 Spectral PC 400Z IP65 Fehlersuche ..................................28 Kein Licht ..................................28 Keine Reaktion auf DMX-Signale ..........................28 Technische Daten ................................31 Abmessungen ..................................32 Bestellnummer: 43554...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Spectral PC 400Z IP65 ● Sicherheitskabel ● Powercon True1 Netzkabel mit Schuko-Stecker (1,5 m) ●... - Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Spectral PC 400Z IP65 ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Spectral. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. ● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 7: Netzanschlüsse
Spectral PC 400Z IP65 Verfahrensweise: ● Falls der Spectral von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. ● Verwenden Sie eine Schelle, um den Spectral mithilfe der Halterung an einem Traversenrahmen zu befestigen. -
Seite 8: Rückgabe
Spectral PC 400Z IP65 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

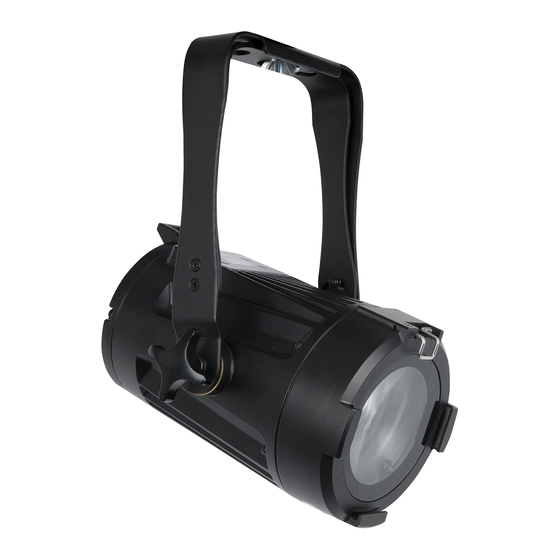

Spectral PC 400Z IP65 Beschreibung des Geräts Funktionen Der Spectral PC 400Z IP65 ist ein LED-Scheinwerfer mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 45 W ● Lichtquelle: 1 x 45 W Osram RGBW-LED ●... -
Seite 10: Rückseite
09) 3-poliger DMX-Ausgang mit IP-Schutzart Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Spectral PC 400Z IP65. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Spectral PC 400Z IP65 Steuerungsmodi Es gibt 4 Modi: ● Statische Farben (manuell) ● Voreingestellte Programme (Auto) ● Master/Slave ● DMX-512 (9CH, 9CH, 12CH, 17CH) Ein Spectral (Statische Farben) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Spectrals (Dmx-Steuerung)
Spectral PC 400Z IP65 Mehrere Spectrals (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Verbinden Der Geräte
Spectral PC 400Z IP65 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Spectral PC 400Z IP65 Der Spectral PC 400Z IP65 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MENU-Taste C) ENTER-Taste D) DOWN-Taste UP-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Spectral PC 400Z IP65 Menü-Übersicht Bestellnummer: 43554... -
Seite 16: Hauptmenü-Optionen
Spectral PC 400Z IP65 Hauptmenü-Optionen 01) Nach dem Einschalten wird Folgendes auf dem Display angezeigt: 02) Drücken Sie ENTER, um das Hauptmenü zu öffnen. Auf dem Bildschirm erscheint nun: 03) Scrollen Sie mit UP/DOWN durch die Menüs: 04) Drücken Sie ENTER, um das gewünschte Menü zu öffnen. -
Seite 17: Voreingestellte Programme
Spectral PC 400Z IP65 3. Voreingestellte Programme In diesem Menü können Sie die voreingestellten Programme auswählen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „AUTO PROGRAM“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um eines der 10 nicht bearbeitbaren voreingestellten Programme (AUTO.1- AUTO.10) oder eins der 10 Presets (PR.1-PR.10) auszuwählen, die im Bearbeitungsmodus bearbeitet... -
Seite 18: Bearbeitungsmodus
Spectral PC 400Z IP65 6. Bearbeitungsmodus In diesem Menü können Sie eigene Shows erstellen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „EDIT“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN das gewünschte benutzerdefinierte Programm (PROGRAM1-PROGRAM10) aus. -
Seite 19: Einstellungen
Spectral PC 400Z IP65 7. Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „SETTING“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Sie benötigen das Passwort, um auf das Menü zuzugreifen. Drücken Sie die Tasten in dieser Reihenfolge: UP,DOWN,UP,DOWN und dann ENTER zur Bestätigung. -
Seite 20: Dmx-Fehler
Spectral PC 400Z IP65 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 4 verfügbaren Geschwindigkeitsoptionen (DIM1-DIM4, von schnell nach langsam) oder OFF aus. 04) Wenn Sie „OFF“ auswählen, verlaufen der RGBW- und Masterdimmer linear. -
Seite 21: Weißkalibrierung
Spectral PC 400Z IP65 04) Sie können mit UP/DOWN zwischen WHITE (Weißkalibrierung), CALIBRATION.R (Wiederherstellen des Standardweißtons) und RGB TO W (RGBW-Kalibrierung) wählen. 9.1. Weißkalibrierung In diesem Menü können Sie die Temperatur der voreingestellten Weißpresets anpassen. 01) Wenn Sie „WHITE“ ausgewählt haben, drücken Sie ENTER, um das zugehörige Menü zu öffnen. -
Seite 22: Version
Spectral PC 400Z IP65 10.1. Version Auf dem Display wird die aktuelle Softwareversion angezeigt. 10.2. RDM 01) Drücken Sie UP/DOWN, um zwischen „UID“ und „LABEL“ zu wechseln. 02) Drücken Sie ENTER, um das gewünschte RDM-Menü aufzurufen. DMX-Kanäle 9 Kanäle (HSIC) Kanal 1 - Lichtintensität... -
Seite 23: Kanäle (Ssp)
Spectral PC 400Z IP65 180-189 Keine Funktion 190-255 Zufälliges Stroboskop, von niedriger nach hoher Frequenz Kanal 7 - Zoom 0-255 Zoomeinstellung, von klein zu groß Kanal 8 - Zoomfunktionen 0-200 Keine Funktion 201-220 Zoomreset 221-255 Keine Funktion Kanal 9 – Dimmgeschwindigkeit Voreingestellte Dimmgeschwindigkeit vom Gerätemenü... -
Seite 24: Kanäle (Tour)
Spectral PC 400Z IP65 30-69 Nicht linearer Dimmer 1 (am schnellsten) 70-129 Nicht linearer Dimmer 2 130-189 Nicht linearer Dimmer 3 190-255 Nicht linearer Dimmer 4 (am langsamsten) 12 Kanäle (TOUR) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 –... -
Seite 25: Kanäle (Tr16)
Spectral PC 400Z IP65 190-255 Zufälliges Stroboskop, von niedriger nach hoher Frequenz Kanal 8 - Voreingestellte Programme/Benutzerdefinierte Programme 0-40 Keine Funktion 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110... - Seite 26 Spectral PC 400Z IP65 Kanal 4 – Rot-Feineinstellung CH1 und CH3 müssen geöffnet sein 0-255 Rot-Feineinstellung von 0-100% Kanal 5 – Grün CH1 muss geöffnet; CH11 geschlossen sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 6 – Grün-Feineinstellung CH1 und CH5 müssen geöffnet sein 0-255 Grün-Feineinstellung von 0-100%...
- Seite 27 Spectral PC 400Z IP65 Kanal 13 - Voreingestellte Programme/Benutzerdefinierte Programme 0-40 Keine Funktion 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9...
-
Seite 28: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Spectral PC 400Z IP65 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 29: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 30 Spectral PC 400Z IP65 Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht • Geben Sie das Gerät an Ihren Hauptsicherung durchgebrannt.
- Seite 31 Spectral PC 400Z IP65 Bestellnummer: 43554...
-
Seite 32: Technische Daten
Spectral PC 400Z IP65 Technische Daten Modell: Showtec Spectral PC 400Z IP65 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 45W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Abmessungen: 230 x 135 x 330 mm (LxBxH) Gewicht: 3,5 kg Bedienung und Programmierung:... -
Seite 33: Abmessungen
Spectral PC 400Z IP65 Abmessungen Bestellnummer: 43554... - Seite 34 ©2017 Showtec...
